在电源设计领域，同步整流技术因其高效率和低功耗特性而受到青睐。FT8440A-RT作为一款高性能的非隔离Buck功率变换器，其是否支持同步整流以及如何实现，是许多工程师关心的问题。本文将探讨FT8440A-RT的同步整流能力及其实现方法。

FT8440A-RT概述

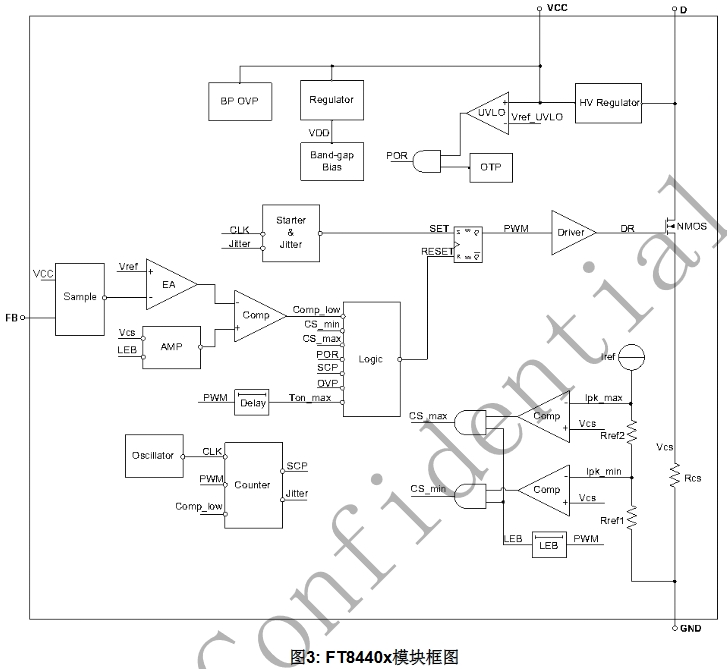

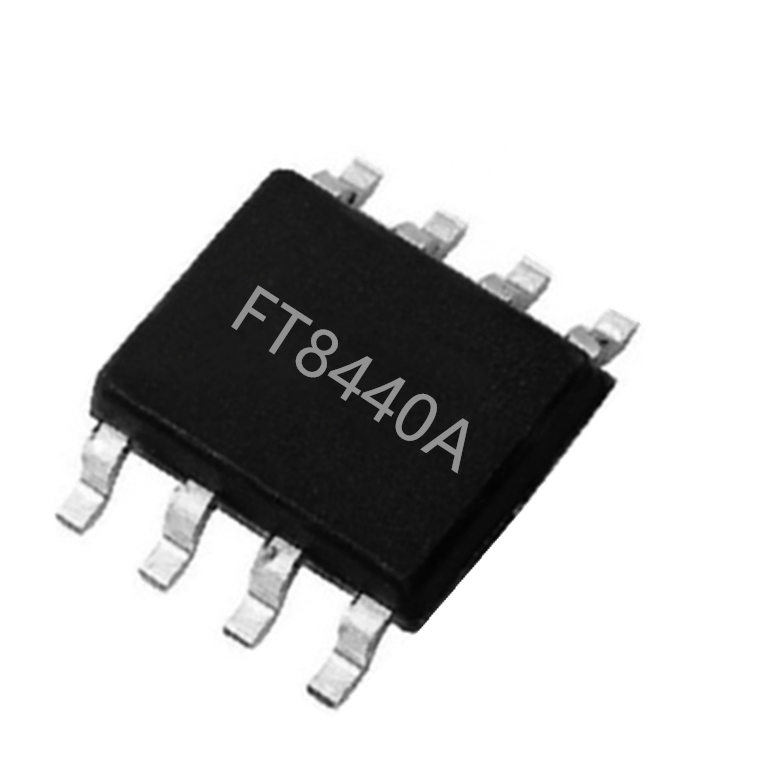

FT8440A-RT是一款集成了电流模PWM控制器和高压功率开关管的非隔离Buck功率变换器。它采用了极高压技术，内置高压启动电路、高压功率MOSFET开关以及电流采样电阻，减少了外围元器件，简化了系统应用。

同步整流技术简介

同步整流是一种通过使用MOSFET代替传统二极管进行整流的技术，以降低整流过程中的导通损耗，提高电源效率。在Buck转换器中，同步整流可以显著降低输出电压纹波和提高系统的整体性能。

FT8440A-RT的同步整流支持

根据深圳三佛科技提供的资料，FT8440A-RT本身是一款非隔离Buck变换器，其设计主要针对降压型应用。然而，考虑到其集成了高压功率MOSFET开关，理论上可以通过外部电路设计实现同步整流功能。

实现同步整流的方法

    选择合适的同步整流MOSFET：选择与主开关MOSFET相匹配的同步整流MOSFET，确保其具有足够的耐压和电流能力。

    设计驱动电路：为同步整流MOSFET设计合适的驱动电路，确保其能够在正确的时刻导通和关断。

    优化控制策略：通过调整PWM控制器的控制策略，实现与同步整流MOSFET的协同工作，提高系统效率。

    考虑EMI性能：在设计同步整流电路时，应考虑电磁干扰（EMI）问题，采取适当的措施来降低EMI。

    热管理：同步整流MOSFET在工作过程中会产生热量，需要通过合适的散热设计来管理热量，保证系统的稳定性。

结论

虽然FT8440A-RT作为一款非隔离Buck变换器，其数据手册中并未明确指出支持同步整流，但通过巧妙的电路设计和控制策略调整，仍有可能实现同步整流功能。这需要工程师根据具体应用需求，进行详细的电路设计和测试验证。在设计过程中，应充分考虑同步整流MOSFET的选择、驱动电路设计、控制策略优化以及EMI和热管理等因素，以实现高效、稳定的电源转换。
