在现代电子设计中，微控制器与专用集成电路（IC）的配合使用越来越普遍。AIP6932是一款专为LED驱动控制设计的集成电路，它集成了MCU数字接口、数据锁存器和LED高压驱动。本文将详细介绍如何将AIP6932与STM32微控制器配合使用，以实现高效的LED显示控制。

AIP6932概述

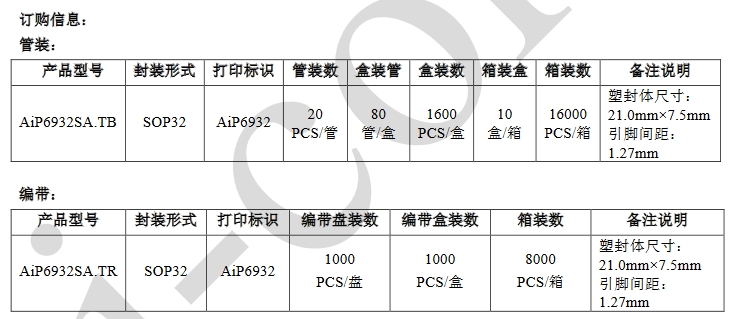

AIP6932是一款3线串口共阴极8段16位LED驱动控制专用电路。它采用功率CMOS工艺，具有显示模式（8段×16位），辉度调节电路（占空比8级可调），串行接口（CLK、STB、DIN），振荡方式：RC振荡（450KHz ±5%），内置上电复位电路，封装形式为SOP32。

STM32微控制器简介

STM32是一系列由STMicroelectronics生产的ARM Cortex-M微控制器。它们以其高性能、低功耗和丰富的外设接口而闻名，非常适合用于各种嵌入式应用，包括LED显示控制。

配合使用AIP6932与STM32

硬件连接

    串行接口连接：AIP6932通过CLK、STB、DIN三个引脚与STM32的对应串行通信接口相连。STM32可以使用其硬件SPI接口或通过GPIO模拟SPI接口与AIP6932通信。

    电源连接：确保AIP6932的VCC和GND引脚分别连接到STM32的相应电源和地线上。

    控制引脚：如果需要，可以将STM32的某些GPIO引脚配置为输出模式，以控制AIP6932的其他功能引脚。

软件配置

    初始化串行接口：在STM32上配置SPI或UART接口，以与AIP6932的串行接口通信。设置正确的波特率、数据位、停止位和奇偶校验位。

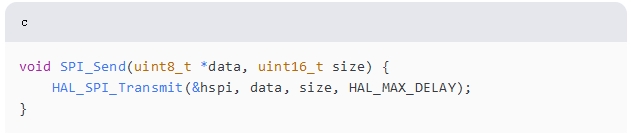

发送数据：通过SPI接口发送数据到AIP6932，控制LED的显示。

 控制逻辑：编写控制逻辑，根据需要更新LED显示内容。

电源管理

STM32具有丰富的电源管理功能，可以优化整个系统的功耗。通过配置不同的低功耗模式和唤醒机制，可以延长电池寿命，特别是在电池供电的应用中。

结论

通过上述步骤，可以实现STM32微控制器与AIP6932的配合使用，以控制LED显示。这种组合提供了一个高效、灵活且可靠的解决方案，适用于各种LED显示应用。通过STM32的强大处理能力和AIP6932的专用LED驱动功能，可以创建出高性能的显示系统。
