随着电子设备对电源效率要求的不断提高，传统的二极管整流方式已逐渐不能满足需求。同步整流技术以其低损耗、高效率的特点，成为AC-DC转换领域的新宠。LP20R100S芯片，作为这一技术的核心组件，其设计和工作原理对于理解同步整流技术至关重要。

LP20R100S芯片概述

LP20R100S是一款专为AC-DC同步整流应用设计的高性能、高耐压控制芯片。它适用于正激和反激系统，并支持DCM（断续导通模式）、BCM（边界导通模式）、QR（准谐振）和CCM（连续导通模式）等多种工作模式。这款芯片以其专利的整流管开关技术、集成VCC供电技术和多种保护功能，成为市场上的佼佼者。

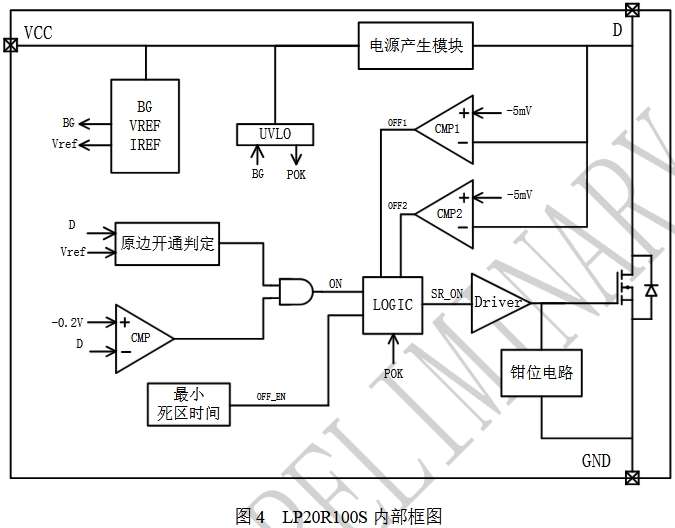

工作原理解析

1. 启动过程

LP20R100S的启动过程始于系统上电。内部MOS的体二极管对输出电容进行充电，随着输出电压的上升，通过D脚连接的输出电压被检测，并用于给VCC电容充电。一旦VCC电压达到启动阈值，芯片内部控制电路开始工作，MOS管开始正常导通和关断，电流从体二极管转向MOS沟道。

2. 同步整流管导通

在DCM工作模式下，电感的激磁作用会导致初级芯片关断时产生振荡。LP20R100S通过检测D脚与GND之间的电压下降阈值和速率，准确判断同步整流管的开启时机，避免因误检测振荡信号而导致的异常开启。

3. 同步整流管关断

为了避免因激磁振荡导致的误关断，LP20R100S设置了最小死区时间和两个不同的关断电压阈值，确保同步整流管的准确关断。

4. 保护功能

LP20R100S集成了VCC欠压保护、过压钳位以及驱动脚去干扰技术，这些保护功能确保了芯片在各种异常情况下的安全运行。

PCB设计指南

为了最大化LP20R100S的性能，PCB设计时需遵循以下指南：

    主功率回路走线应短而粗，以减少电阻和电感。
    VCC旁路电容应尽可能靠近芯片的VCC和GND管脚，以提供稳定的电源。
    D引脚的铺铜面积应适当增大，以提高芯片的散热效率。

结论

LP20R100S芯片以其卓越的性能和可靠性，为同步整流技术的发展提供了新的动力。通过精确控制同步整流管的导通和关断，以及集成的保护功能，LP20R100S不仅提高了电源转换的效率，也增强了系统的稳定性和安全性。随着电子设备对能效要求的不断提升，LP20R100S及其背后的技术将成为未来电源设计的重要方向。
