在现代电子设备中，电源管理是至关重要的一环。LP15R060S作为一款高性能的副边同步整流驱动芯片，以其卓越的性能和可靠性，在电源管理领域占据了一席之地。本文将深入探讨LP15R060S芯片的技术规格、内部框架图以及其在实际应用中的优势。

LP15R060S技术规格

LP15R060S是由芯茂微电子有限公司生产的高性能副边同步整流驱动芯片。它支持DCM（断续电流模式）、CCM（连续电流模式）等多种工作模式，适用于隔离型的同步整流应用。以下是LP15R060S的一些关键技术规格：

耐压：LP15R060S能够承受高达60V的耐压。
导通阻抗：其内置同步整流MOS的导通阻抗为12mΩ。
供电电压：芯片的工作电压为5.1V。
封装：采用SOP7L封装。

LP15R060S内部框架图

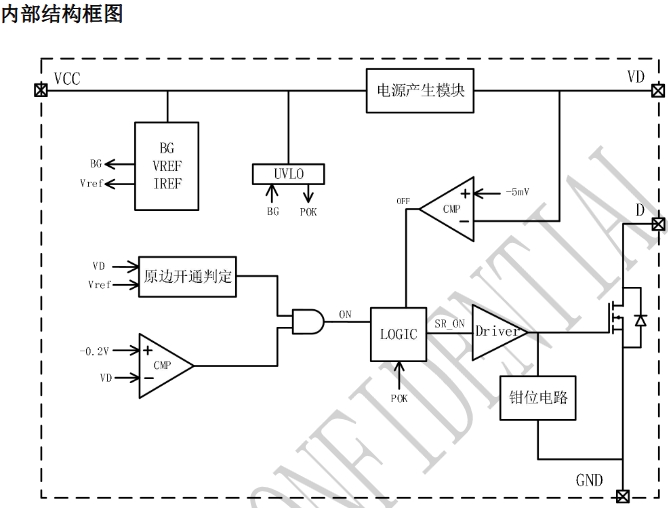

LP15R060S的内部结构框图揭示了其复杂的内部电路设计。电源产生模块、BG（带隙参考）、VREF（参考电压）、IREF（参考电流）等关键部件共同工作，确保芯片的稳定运行。此外，芯片还包含原边开通判定、钳位电路、比较器等，这些部件协同工作，实现对同步整流管的精确控制。

功能与优势

LP15R060S芯片的主要功能和优势包括：

专利整流管开关技术：LP15R060S采用专利的整流管开关技术，有效避免因激磁振荡引起的驱动芯片误动作，以及在CCM工作条件下纯电压判定的关断延迟造成的效率损失。

VCC供电技术：特有的VCC供电技术保证在原边控制系统恒流和恒压两种工作状态下，芯片都不会欠压工作。

快速关断速度：LP15R060S具有极快的关断速度，可以大幅度降低在CCM工作条件下因关断延迟造成的效率损失。

保护功能：集成了VCC欠压保护、过压钳位以及驱动脚去干扰等技术，增强了芯片的可靠性和稳定性。

LP15R060S典型应用

LP15R060S广泛应用于充电器和适配器的同步整流、反激式控制器以及其他开关电源控制系统。它特别适用于3.3-12V反激电源输出，为现代电子设备提供高效、稳定的电源管理解决方案。

结论

LP15R060S以其高性能、高可靠性和多功能性，在电源管理领域中扮演着重要角色。通过其专利技术、快速响应和全面的保护功能，LP15R060S为各种电子设备提供了一个稳定和高效的电源管理选项。随着技术的进步和应用的扩展，LP15R060S将继续在电源管理领域发挥其重要作用。
