在电源管理领域，同步整流技术因其高效率和低能耗而受到青睐。LP3515作为一款高性能的副边同步整流驱动芯片，集成了同步整流MOS，适用于隔离型的同步整流应用，尤其在充电器中对高效率的需求场合表现出色。本文将深入探讨LP3515的工作原理及其输出特性。

LP3515的工作原理

LP3515的核心功能在于其同步整流技术。在传统的电源转换中，副边整流通常采用肖特基二极管，而LP3515则采用集成的同步整流MOS来替代，这样可以在副边实现更高效的电能转换。同步整流技术允许在副边使用MOSFET代替二极管，通过精确控制MOSFET的开关，减少能量损耗，提高转换效率。

为什么LP3515输出的是直流（DC）而非交流（AC）

LP3515作为一款DC-DC转换器，其主要功能是将较高的直流输入电压转换为较低的直流输出电压。尽管在转换过程中涉及到快速的开关动作，这些动作在宏观上并不产生交流分量，而是通过电感和电容的协同工作，将输入的脉冲直流（PDC）转换为平滑的直流输出。因此，LP3515输出的是直流电，而非交流电。

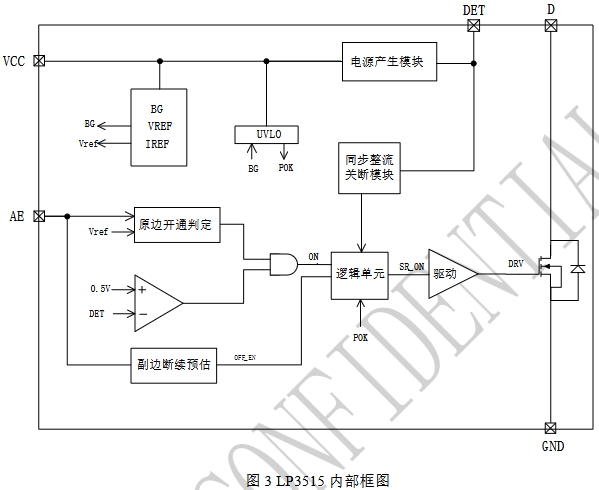

LP3515的关键特性

集成同步整流MOS：LP3515集成了同步整流MOS，这使得在副边可以实现更高效的电能转换，减少能量损耗。

专利技术：LP3515采用专利的原边开通判定和副边断续预判定技术，有效避免因激磁振荡引起的驱动芯片误动作。

特有的VCC供电技术：LP3515特有的VCC供电技术保证了在原边控制系统恒流和恒压两种工作状态下，芯片都不会欠电工作。

保护功能：LP3515集成了VCC欠压保护、过压钳位以及驱动脚去干扰等技术，增强了电路的稳定性和可靠性。

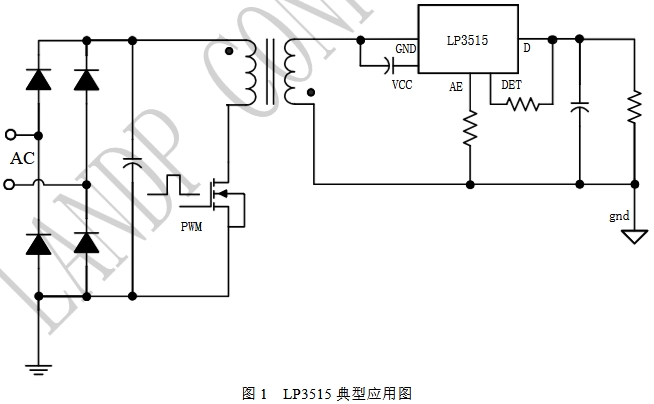

典型应用

LP3515主要应用于充电器和适配器的同步整流，以及反激式控制器。在这些应用中，LP3515能够提供高效率的电源转换，满足现代电子设备对能源效率的严格要求。

结论

LP3515作为一款高性能的副边同步整流驱动芯片，其设计初衷是为了提供高效的直流电源转换。尽管在工作过程中涉及到快速的开关动作，LP3515输出的仍然是直流电，而非交流电。LP3515的集成同步整流MOS、专利技术以及特有的VCC供电技术，使其在电源管理领域中占据了重要的地位，尤其是在需要高效率电源转换的应用场合。
