金属氧化物半导体场效应晶体管（MOSFET），简称MOS管，是现代电子设备中不可或缺的组件。MOS管因其高输入阻抗、低噪声和易于集成的特点，在模拟电路和数字电路中得到了广泛应用。MOS管的三个极分别是栅极（Gate）、漏极（Drain）和源极（Source），本文将详细介绍MOS管的三个极的符号表示，以及如何区分它们。

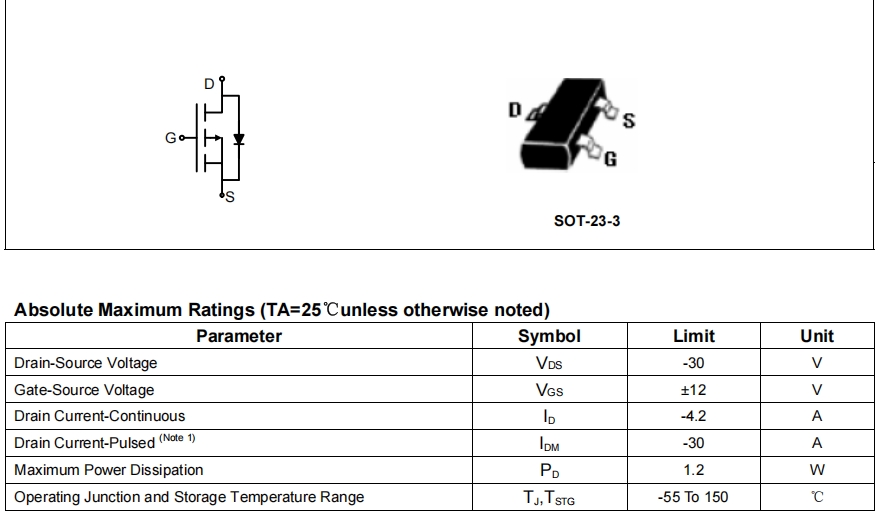

栅极（Gate）：栅极是控制MOS管开关状态的极。在电路图中，栅极通常用一个箭头指向晶体管的符号表示。箭头指向晶体管内部，表示栅极对沟道的控制作用。
漏极（Drain）：漏极是MOS管中电流流出的极。在电路图中，漏极通常位于晶体管符号的右侧。
源极（Source）：源极是MOS管中电流流入的极。在电路图中，源极通常位于晶体管符号的左侧。
查看箭头方向：在MOS管的符号中，箭头的方向指向晶体管内部，箭头的指向即为栅极。
识别电流方向：在电路中，电流从源极流向漏极。因此，通过识别电流的流向，可以确定源极和漏极。

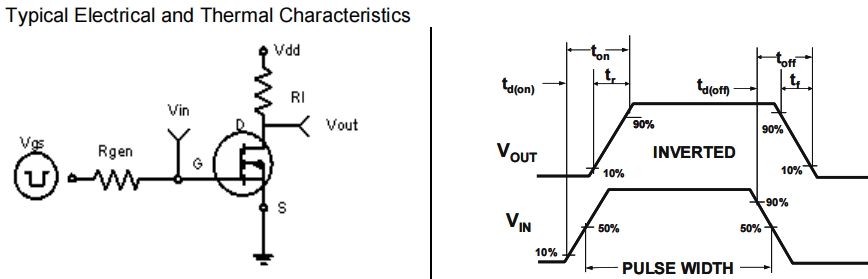

使用电路图标注：在电路图中，每个极通常会有明确的标注，如G（栅极）、D（漏极）和S（源极）。
观察电路布局：在实际电路板上，MOS管的三个极也会通过布局和连接方式来区分。通常，栅极会通过一个电阻连接到控制信号，而源极和漏极则直接连接到电源和负载。
MOS管在电子设备中的应用非常广泛，包括但不限于：
开关应用：MOS管可以用作电子开关，控制电流的通断。
放大器：在模拟电路中，MOS管可以用作放大器，放大输入信号。
电源管理：在电源管理电路中，MOS管用于调节和控制电源的输出。
MOS管的三个极——栅极、漏极和源极，是电路设计和分析的基础。通过识别电路图中的符号和理解电流的流向，可以准确地区分这三个极。MOS管的正确使用对于确保电路性能和稳定性至关重要。
