AIP1668EO是一款由i-CORE（中微爱芯）设计生产的LED驱动控制专用电路，它集成了MCU数字接口、数据锁存器和键盘扫描电路，主要应用于VCR、VCD、DVD及家庭影院等产品的显示屏驱动。这款芯片以其高度集成和易用性而受到市场的青睐。

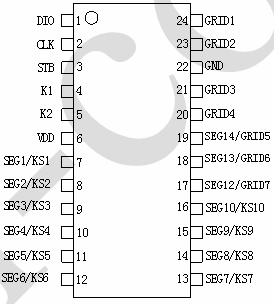

引脚排列图及引脚说明

AIP1668EO芯片采用SOP24封装，共有24个引脚，每个引脚都有其特定的功能。以下是各引脚的作用详解：

VDD：电源电压输入，逻辑电源电压范围为3V至5.5V。
VSS：地线，提供电路的参考地电位。
DIO：数据线，用于芯片与外部控制器之间的数据传输。
STB：锁存信号线，用于锁存传输的数据。
CLK：时钟线，提供数据传输的时钟信号。
SEG A-G：段选信号，用于控制数码管的各个段，实现数字和字符的显示。
COM0-COM3：公共阳极，连接数码管的公共阳极，用于多路数码管的驱动。
KEY IN0-KEY IN9：键盘扫描输入，用于接收键盘的扫描信号，实现按键检测。
LED K1, LED K2：LED驱动输出，用于驱动LED指示灯。

原理分析

AIP1668EO芯片的工作原理基于其内部的MCU数字接口、数据锁存器和键盘扫描电路。以下是其工作原理的简要分析：

数据传输：通过DIO、STB和CLK三条线实现与外部控制器的数据传输。DIO线上的数据在STB线的上升沿被锁存，CLK线提供时钟信号控制数据的传输节奏。

显示控制：芯片内部的数据锁存器存储从DIO线接收到的数据，并通过SEG A-G引脚控制数码管的显示内容。COM0-COM3引脚则用于驱动数码管的公共阳极，实现多位数码管的显示。

键盘扫描：通过KEY IN0-KEY IN9引脚接收键盘的扫描信号，内部电路根据这些信号判断哪个按键被按下，并输出相应的数据。

辉度调节：AIP1668EO内置辉度调节电路，支持8级占空比可调的亮度控制，通过调节占空比来控制LED的亮度，以适应不同的环境光线。

内置振荡器：芯片内置450KHz±5%精度的RC振荡器，无需外部时钟源，简化了电路设计。

上电复位：内置上电复位电路，确保芯片在上电时能正确初始化，提高系统的稳定性。

结论

AIP1668EO芯片以其集成度高、功能丰富和易用性而广泛应用于各种显示设备中。通过对各引脚功能的详解和原理分析，我们可以更好地理解这款芯片的工作机制，并在实际应用中发挥其最大效能。
