随着电子设备功能的日益增强，对电源的要求也越来越高。KP3110系列芯片以其出色的性能，满足了市场上对于高效率、高稳定性电源管理的需求。无论是在家用电器、工业设备还是便携式电子设备中，KP3110系列都能提供稳定可靠的电源解决方案。接下来，我们将揭开KP3110芯片的神秘面纱，一探其内部的工作原理，并了解KP3110系列中各型号的特点和应用场景。

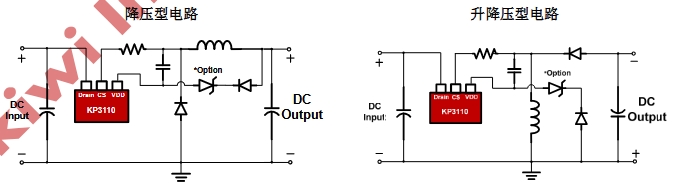

KP3110电路图工作原理

KP3110是一款由Kiwi Instruments Corp.生产的非隔离型、高集成度且低成本的PWM功率开关，适用于降压型和升降压型电路。以下是KP3110的工作原理详解：

集成高压MOSFET：KP3110内部集成了500V高压MOSFET，这使得它能够在同一片晶圆上集成高压MOSFET和控制器，从而降低系统成本。

开关式峰值电流模式控制：KP3110采用开关式峰值电流模式控制，这种控制方式可以优化系统的动态响应和效率。

振荡器与抖频功能：内部振荡器频率固定为31kHz且带有抖频功能，这有助于在保证输出功率的条件下优化EMI效果。

轻载模式：在轻载条件下，KP3110会自动降低峰值电流基准以满足超低待机的要求，待机功耗小于50mW。

软启动功能：KP3110内集成有软启动功能，这有助于在启动时逐渐增加过流保护阈值，避免启动时的电流冲击。

保护功能：KP3110集成有完备的保护功能，包括过载保护(OLP)、过热保护(OTP)、逐周期电流限制(OCP)、前沿消隐(LEB)和VDD欠压保护。

自动重启保护：当过流或过热故障发生时，KP3110会进入自动重启模式，以保护电路不受损害。

KP3110系列型号

KP3110系列包括多个型号，每个型号都有其特定的应用和性能参数。以下是KP3110系列的部分型号及其特点：

KP3110LGA是KP3110的一个变体，通常用于智能小家电、蓝牙、WIFI等设备，为MCU供电。它内置500V MOS管，具有专利系统结构，芯片外围只需三个器件。

KP3110LGA的输出功率由外部编程决定，待机功耗小于15mW，并具备短路、过载、过温保护功能，满足六级能效标准‌。

这些型号都具备KP3110系列的共同特点，如开关式峰值电流模式控制、支持降压和升降压电路、默认5V输出精度±2%、完备的保护功能等。不同的型号可以根据具体的电流需求和应用场景进行选择。

结论

KP3110是一款高性能、低成本的PWM功率开关，适用于多种小家电电源和辅助电源应用。其内部集成的高压MOSFET和完备的保护功能使其成为一个可靠的选择。KP3110系列提供了不同带载能力的型号，以满足不同应用的需求。
