LP9901是一款高性能的降压型DC-DC转换器芯片，广泛应用于需要高效、稳定电源的电子设备中。本文将详细介绍LP9901芯片的应用电路设计以及各个管脚的功能定义。

LP9901芯片特性

1. 高效率
LP9901芯片采用先进的开关技术，能够在宽输入电压范围内提供高达95%的转换效率。

2. 宽输入电压范围
支持4.5V至36V的输入电压，使其适用于多种电源环境。

3. 可调输出电压
LP9901允许用户通过外部电阻设置输出电压，提供了灵活的电压调节选项。

4. 同步整流
内置同步整流功能，进一步提高了电源转换效率。

5. 保护功能
包括过流保护、过压保护和热保护，确保了电源的稳定性和安全性。

LP9901管脚定义

LP9901芯片通常采用小型封装，以下是常见的管脚定义：

    VIN：输入电压引脚，连接到电源输入。
    GND：接地引脚，与电路的地线相连。
    EN：使能引脚，用于控制芯片的开启和关闭。
    FB：反馈引脚，用于监测输出电压并进行调节。
    SW：开关引脚，连接到外部电感，用于电源转换。
    COMP：补偿引脚，用于稳定控制环路。
    SS：软启动引脚，用于控制启动时的软启动时间。

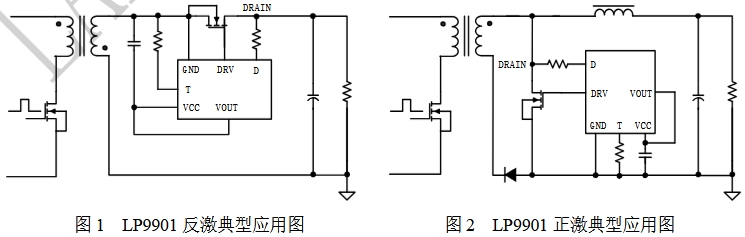

应用电路设计

1. 基本电路构成
LP9901的应用电路主要包括输入电容、电感、输出电容、反馈电阻网络和使能电路。

2. 输入电路
输入电容用于滤除输入电源的高频噪声，确保芯片稳定工作。

3. 电感和输出电容
电感和输出电容构成了LC滤波器，用于平滑输出电流和电压，减少纹波。

4. 反馈和补偿电路
反馈电阻网络用于设定输出电压，补偿电路则用于稳定控制环路，防止振荡。

5. 使能和保护电路
使能引脚通过外部电路控制，可以实现电源的远程控制。保护电路则在异常情况下自动断开电源，保护负载。

实际应用案例

便携式设备
LP9901的高效率和小型化特性使其非常适合用于便携式设备，如智能手机和平板电脑。

工业控制
在工业控制领域，LP9901的宽输入电压范围和稳定性能提供了可靠的电源解决方案。

汽车电子
汽车电子设备对电源的稳定性和效率有严格要求，LP9901能够满足这些需求。

结论

LP9901芯片以其高效率、宽输入电压范围和丰富的保护功能，在电源管理领域表现出色。通过合理的电路设计，LP9901能够为各种电子设备提供稳定可靠的电源。了解其管脚定义和应用电路设计，对于工程师来说至关重要，有助于设计出高性能的电源系统。
