PL3379C 是聚元微推出的一款原边反馈（PSR）反激式开关电源控制芯片，采用 SOP-7 封装。它把高压功率 BJT、恒流/恒压控制环路全部集成到一颗芯片里，无需光耦、无需次级 TL431，仅凭原边和辅助绕组就能实现高精度的恒压恒流输出。典型应用是 12W 级别（如 5V/2.4A）的手机充电器、小功率适配器、LED 驱动以及消费类备用电源。

核心特点

拓扑结构---隔离反激（Flyback），原边反馈
功率管---内置高压 BJT，Vcbo 800V / Vceo 450V
控制模式---复合模式：满载 PFM，轻载进入绿色模式，兼顾效率和待机
恒流精度---全电压范围内高精度恒流/恒压
补偿功能---内置线电压补偿、变压器电感补偿、输出线损补偿
启动电流---典型仅 5µA，启动电阻可以选得很大，降低待机损耗
工作频率---满载典型 65kHz，轻载最低可降至 80Hz
前沿消隐---500ns，防止开关尖峰误触发

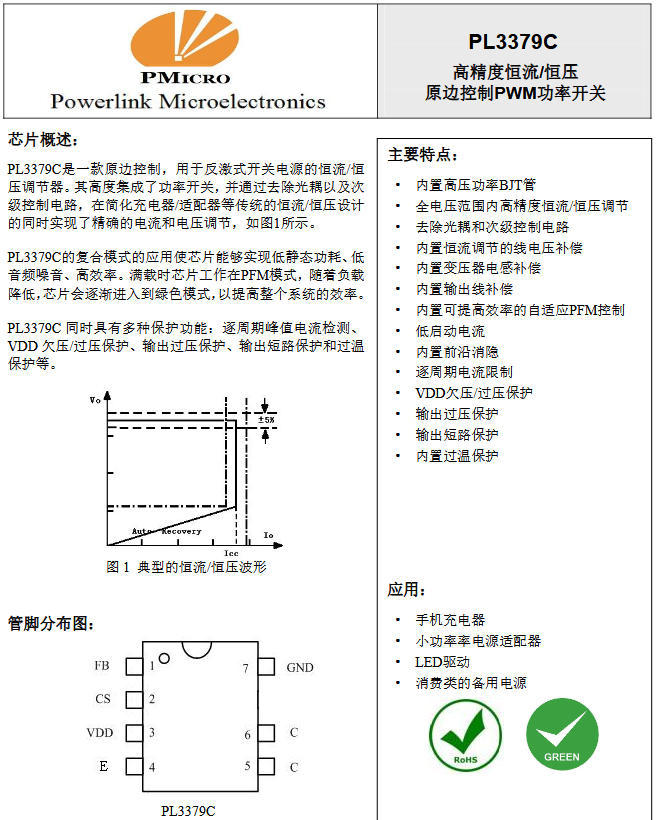

引脚定义（SOP-7）

1---FB---辅助绕组电压反馈输入，通过电阻分压连接
2---CS---电流采样，接源极电阻到地，反映原边电感电流
3---VDD---芯片电源输入
4---E---内置功率 BJT 发射极
5、6---C---内置功率 BJT 集电极，接变压器原边
7---GND---芯片地

典型应用与工作原理

PL3379C 的典型应用电路就是最常见的原边反馈反激架构：交流输入整流滤波后，通过变压器原边绕组接到芯片 C 脚；辅助绕组一路给 VDD 供电，另一路经分压电阻送到 FB 脚做电压反馈；CS 脚通过一颗小阻值采样电阻检测原边电流。

恒压控制

芯片在功率管关断后，对辅助绕组的电压平台进行采样（避开开关尖峰），与内部 2.5V 基准比较，通过误差放大器调节开关周期，实现输出电压恒定。

恒流控制

系统工作于 DCM（断续模式），芯片逐周期检测原边峰值电流（CS 阈值约 550mV）。恒流模式下，芯片通过固定频率与退磁时间的关系（fsw = 4/(7×Tdemag)）来补偿变压器电感量的离散性，保证不同批次之间恒流点的一致性。

输出线损补偿

芯片会根据负载大小，在 FB 分压电阻上注入一个偏置电流，自动补偿输出导线引起的压降。FB 分压电阻越大，补偿量越大，用户可根据实际线长灵活调整。

设计要点

    启动电阻：由于启动电流仅 5µA，可以选用较大阻值的启动电阻（通常几百 kΩ 到几 MΩ），配合小容量 VDD 电容，降低待机损耗。
    VDD 电容：容量要足够支撑从启动到辅助绕组供电之间的能量缺口，防止启动过程中 VDD 跌落至欠压阈值以下导致启动失败。
    CS 采样电阻：阻值决定恒流点，阻值越大，恒流点越小。可根据目标输出电流选取。
    FB 分压电阻：决定输出电压和线损补偿量，需根据变压器匝比和输出电压目标计算。
    最小关断时间：芯片内置 2µs 最小关断时间，设计变压器和环路时需留意。
    功率环路：变压器原边、内置 BJT、母线电容的环路面积尽量小；副边整流和输出电容的回路同样要紧凑，降低 EMI。

总结


PL3379C 是一款把"省料"做到极致的小功率隔离电源芯片。原边反馈架构让它在 12W 以内的充电器/适配器应用中，直接省去了光耦和 TL431 两颗核心器件，同时依靠内置的线电压补偿、电感补偿和线损补偿，保证了量产时的一致性和负载调整率。如需选购可以咨询店铺客服：https://detail.1688.com/offer/859614332288.html?spm=a28888.manage-offer.0.0.26227197aCSRwg
