在电源设计领域，隔离型恒压PWM控制器是实现高效、稳定电源转换的关键组件。LP8776B，由芯茂微电子开发，就是这样一款控制器。它专为副边控制反激应用设计，具备多种先进功能，以满足现代电源设计的需求。本文将深入探讨LP8776B的工作原理及其在电源设计中的应用。

LP8776B概述

LP8776B是一款隔离型恒压PWM控制器，适用于副边控制的反激电源。它采用特有的高低压输出电流补偿方式，确保输出过流电流（IOCP）不随输入电压变化，从而提高了电源的稳定性和可靠性。此外，LP8776B还具备多模式恒压控制、频率抖动技术、以及多重保护功能，使其在各种工作条件下都能表现出色。

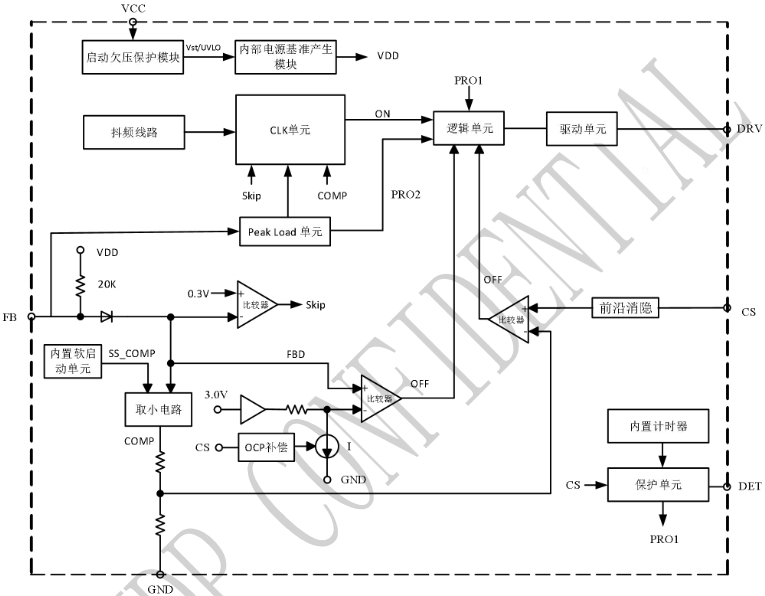

工作原理

    启动过程：LP8776B在启动时仅需1uA的电流，这有助于降低待机功耗。当VCC电压达到启动阈值VCC_ST时，芯片开始工作，输出电压逐渐上升，直至辅助绕组Na为芯片供电。

    PWM控制：通过光耦连接FB脚位，恒压时输出带载大小控制FB脚位的电压。FB脚位的电压调制VCS和开关频率FSW，以实现恒压控制。

    Peak Load功能：LP8776B的Peak Load功能在过载时升高频率，提高过载输出电流，有利于变压器设计和超载可靠性。

    打嗝模式：在轻载或空载状态下，系统工作在打嗝模式，降低开关周期次数，有效提升系统效率和降低待机功耗。

    过载电流（OCP）补偿：LP8776B提供两种OCP补偿方式，以维持输出电流在不同输入电压下的一致性。

    软启动：内置软启动功能，避免变压器饱和和降低副边二极管的应力。

    频率抖频：采用特定抖频方式改善系统EMI，特别是传导EMI。

    斜坡补偿：内部采用斜率补偿，增加系统在连续模式下的稳定性，避免次谐波振荡。

保护功能

LP8776B具备多重保护功能，包括VCC欠压保护、VCC过压保护、输出过载保护、输出短路保护、输出同步整流短路保护、输出过压保护、CS电阻短路保护、输入欠压保护、外置可编程的OTP保护以及内置过温保护等。

典型应用

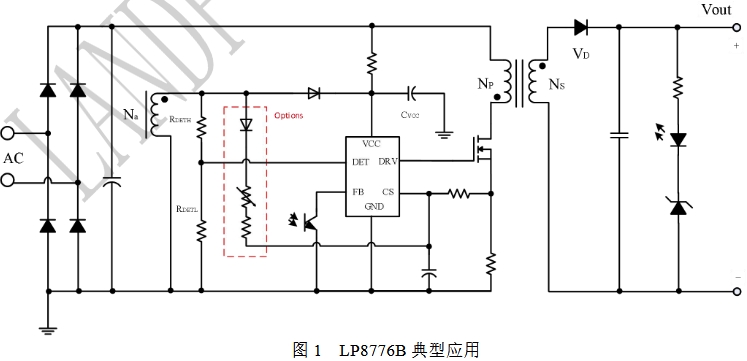

LP8776B适用于AC/DC适配器和其他反激电源，特别是在需要高效率和高可靠性的电源设计中。其特有的Peak Load功能和高低压输出电流补偿技术，使其在处理瞬间大功率需求时表现出色。

结论

LP8776B隔离型恒压PWM控制器以其先进的控制技术和全面的保护功能，在电源设计领域中占据了重要地位。无论是在启动、PWM控制、过载处理还是保护机制方面，LP8776B都能提供稳定可靠的性能，满足现代电源设计的严格要求。
