在现代电子设备中，电源管理芯片扮演着至关重要的角色，而带FB（Feedback）反馈端的电源管理芯片更是因其出色的闭环控制能力而备受青睐。晶丰明源作为一家知名的半导体公司，推出了众多性能卓越的带FB反馈端电源管理芯片，广泛应用于各类电子设备中。本文将为您详细介绍几款晶丰明源的带FB反馈端电源管理芯片，助力您根据实际需求进行精准选型。
BP85226D是一款SOP7封装的非隔离AC-DC电源芯片，适用于85~265VAC输入的Buck、Buck-Boost变换器拓扑。其内部集成了650V高压MOSFET和其他关键组件，具备恒压输出特性，能够为各种小家电及辅助电源应用提供稳定的电源支持。该芯片的FB引脚连接分压电阻网络，通过监测输出电压并反馈给芯片内部的控制环路，实现对输出电压的精准调节，确保在负载变化、输入电压波动或环境温度变化时，输出电压依然保持稳定。
BP8522D为非隔离降压型恒压驱动芯片，适用于85-265VAC全电压输入，能够提供5V恒定输出电压和最大150mA的持续输出电流。它集成多重保护功能，如过流保护、过热保护等，有效提升了电源系统的可靠性和安全性。BP8522D的FB反馈端设计使其能够根据负载变化自动调整输出电压，确保电源输出的稳定性和精度。
带FB反馈端电源管理芯片BP8522D系列芯片电路图；
BPA8504D是一款高性能且低待机功耗的小家电开关电源驱动芯片，适用于需要精准电压控制和高效能转换的应用，如家用电器中的电源系统。该芯片内部集成了650V高压MOSFET，采用SOP-7封装，具有良好的散热性能和较小的体积，便于在紧凑的电路板上进行布局。其FB反馈端能够实时监测输出电压，并通过内部控制电路调整开关频率或占空比，以适应输出电压的变化，从而实现高精度的电压输出。
BPA8505D是一款高性能、高集成度的开关电源驱动芯片，具有低待机功耗的特点，适用于全电压范围（85-265VAC）的Buck、Buck-Boost、Flyback等变换器拓扑。常见于家用电器和通信设备的电源系统中。该芯片的FB反馈端设计使其能够对负载变化做出快速响应，维持输出电压的稳定，同时其内部集成的多种保护功能，如过压保护、欠压保护、过流保护等，进一步提高了电源系统的可靠性和稳定性。
S7141S是一款原边反馈开关电源芯片，采用SOP-7封装，适用于手机充电器、适配器和LED驱动等应用。它具有集成高压启动器件、内置功率三极管和固定峰值电流控制等特点，可简化设计并提高电源转换效率。该芯片的FB反馈端通过监测输出电压的变化，实现对电源输出的精准控制，输出功率≤3W。
S7132S是一款高性能恒压恒流原边反馈控制器，适用于各种低功耗AC/DC充电器和适配器应用场合。该控制器采用原边反馈控制机制，无需光耦和TL431即可以实现高精度的电压输出，SOP7封装。其FB反馈端能够实时监测输出电压和电流的变化，并通过内部控制电路进行调整，确保电源输出的稳定性和精度。

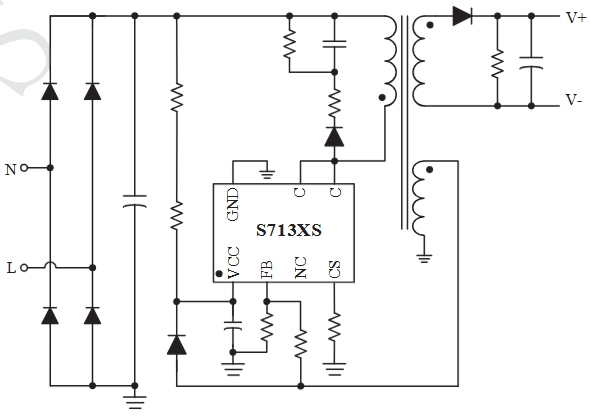

带FB反馈端电源管理芯片S713xS系列芯片电路图；
BP86213D是一款高集成度的低功耗PSR隔离芯片，采用PWM/PFM、准谐振多模式控制，适用于85Vac~265Vac全范围输入电压的隔离反激电源。典型输出为12v0.5A、12v1A、6v0.5A，输出功率≤12W。该芯片的FB反馈端能够实现对输出电压和电流的精准控制，同时其内部集成的多种保护功能，如过压保护、欠压保护、过流保护、过热保护等，有效提高了电源系统的可靠性和安全性。
BP6718H是一款高精度恒压恒流驱动芯片，适用于85Vac~265Vac全范围输入电压的隔离电源。芯片内部集成650V功率开关，采用PWM/PFM多模式控制技术，能有效降低系统待机功耗，提高效率和动态性能，并减小系统工作在轻载时的噪声。其FB反馈端能够实现对输出电压和电流的精准控制，输出电压/电流精度可达±5%。该芯片还具有多重保护功能，包括输出开路/短路保护、芯片供电欠压/过压保护、逐周期限流、过温保护等，采用DIP7封装。BP6718H广泛应用于充电器、辅助电源、LED驱动电源等领域。
BP2328D是一款带有源功率因数校正的高精度降压型LED恒流控制芯片，适用于85Vac-265Vac全范围输入电压的非隔离降压式LED恒流电源。其内部集成650V功率MOSFET，采用专利的浮地构架，对电感电流进行全周期采样，可实现高精度输出恒流控制，并达到优异的线电压调整率和负载调整率。BP2328D的FB反馈端能够实时监测输出电流的变化，并通过内部控制电路进行调整，确保LED输出电流的稳定。该芯片还具有多种保护功能，如LED短路/开路保护、电流采样电阻开路保护、逐周期电流限流、芯片供电欠压保护、自动重启功能、过热调节功能等。BP2328D采用DIP8封装，功率18-25W，典型应用80V/240mA，典型效率93%。
BP2606D是一款高PF Boost恒压控制芯片，采用SOP8封装。其最大输出功率可达34W，功率开关为500V/3Ω。BP2606D的FB反馈端能够实现对输出电压的精准控制，同时其内部集成的多种保护功能，如逐周期峰值过电流保护、过压保护、内置OTP保护等，有效提高了电源系统的可靠性和安全性。该芯片适用于全电压输入、有低待机功耗要求的APFC恒压恒流电源。
BP3368是一款Boost+Flyback二合一芯片，采用SOP-16封装。其最大输出功率为100W，功率开关为外置。BP3368的FB反馈端能够实现对输出电压和电流的精准控制，同时其内部集成的多种保护功能，如过压保护、短路保护、内置OTP保护等，有效提高了电源系统的可靠性和安全性。该芯片适用于85Vac~305Vac全电压输入，隔离无频闪调光应用。
BP3179是一款低PF隔离调光芯片，采用SOP-8封装。其调光方式为PWM/模拟，调光深度可达5%。BP3179的FB反馈端能够实现对输出电压和电流的精准控制，同时其内部集成的多种保护功能，如过压保护、短路保护、内置OTP保护等，有效提高了电源系统的可靠性和安全性。该芯片适用于隔离PWM调光调色灯具，调光全程无频闪。
在选择合适的带FB反馈端电源管理芯片时，需要综合考虑应用的具体需求，如输入电压范围、输出功率、效率、封装大小、工作温度范围以及成本等因素。例如，对于小家电及辅助电源应用，BP85226D和BP8522D是不错的选择；而对于需要高精度恒压恒流控制的应用，如充电器、辅助电源、LED驱动电源等，BP6718H和BP2328D则更为合适。此外，还需关注芯片的保护功能是否满足应用的安全性要求，以及芯片的封装形式是否适合电路板的布局空间。
总之，晶丰明源提供了丰富多样的带FB反馈端电源管理芯片，能够满足不同应用场景的需求。通过深入了解每款芯片的特性、性能指标和应用场景，您可以根据实际需求选择最适合的芯片，从而实现高效、稳定、可靠的电源管理系统。
