SM6035明微3.3V300mA电磁炉/电饭煲高效电源解决方案
类别:产品新闻 发布时间:2025-05-06 11:49:17 浏览人数:11166

在现代厨房电器中,电磁炉和电饭煲因其便捷性和高效性而广受欢迎。然而,这些设备的稳定运行离不开可靠的电源支持。SM6035系列芯片作为一种高精度、非隔离、高集成度的降压恒压控制芯片,为电磁炉和电饭煲提供了理想的3.3V/5V、300mA电源解决方案。本文将详细介绍SM6035芯片的特点、技术规格以及在电磁炉和电饭煲中的应用。


SM6035芯片概述


SM6035是一款专为全电压范围(85Vac~265Vac)设计的降压恒压控制芯片,适用于多种AC/DC辅助供电电源场景。该芯片采用500V单芯片集成工艺,内部集成高压功率管和CS电阻,无需外部补偿元件,即可实现优异的线性调整率和负载调整率。其设计目标是通过高集成度和高精度控制,降低系统成本并节约PCB尺寸,同时提供可靠的电源解决方案。



SM6035的主要特点


(一)宽输入电压范围


SM6035支持85Vac~265Vac的宽输入电压范围,能够适应全球不同地区的电网电压,确保设备在不同电源条件下的稳定运行。


(二)高集成度


SM6035采用500V单芯片集成工艺,内部集成了高压功率管和CS电阻,无需外部补偿元件。这种高集成度设计不仅减少了外围元件的数量,还降低了系统的成本和PCB尺寸,简化了电路设计。


(三)低待机功耗


SM6035的待机功耗小于50mW(@220Vac),符合现代电子设备对节能的要求。这一特性使得电磁炉和电饭煲在待机模式下能够显著降低能耗,符合绿色节能标准。


(四)固定开关频率


SM6035采用33kHz的固定开关频率,确保了电源转换的稳定性和效率。这种固定频率设计能够有效减少电磁干扰(EMI),同时简化了滤波器设计。


(五)全面的保护功能


SM6035集成了多种保护功能,包括过温保护、过压保护和欠压保护。这些保护功能能够有效防止电源在异常情况下损坏,确保设备的安全运行。


(六)封装形式

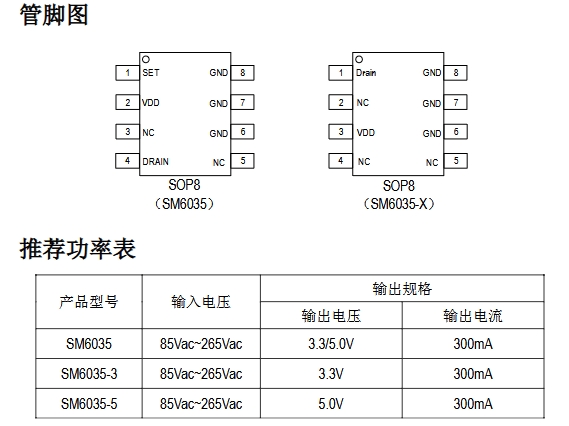

SM6035采用SOP8封装形式,具有体积小、散热性能好等特点,非常适合紧凑型电源设计。


SM6035的技术规格


(一)电气特性


参数符号测试条件最小值典型值最大值单位
输入电压范围VIN85265Vac
输出电压VOUT3.3/5.0V
输出电流IOUT300mA
待机功耗Pstandby@220Vac<50mW
开关频率fSW33kHz


(二)保护功能


功能描述
过温保护当芯片温度超过设定值时,自动关闭输出,防止过热损坏
过压保护当输出电压超过设定值时,自动关闭输出,保护负载设备
欠压保护当输入电压低于设定值时,自动关闭输出,防止因电压不足而导致的损坏



SM6035在电磁炉和电饭煲中的应用


(一)电磁炉电源设计


电磁炉需要稳定的电源来驱动其加热元件和控制电路。SM6035能够为电磁炉提供3.3V或5V的稳定电源,支持300mA的输出电流,完全满足电磁炉控制电路的需求。其低待机功耗特性使得电磁炉在待机模式下能够显著降低能耗,符合绿色节能标准。


(二)电饭煲电源设计


电饭煲的控制电路同样需要稳定的电源支持。SM6035能够为电饭煲提供3.3V或5V的稳定电源,支持300mA的输出电流,确保电饭煲在烹饪过程中的稳定运行。其全面的保护功能能够有效防止电源在异常情况下损坏,延长电饭煲的使用寿命。

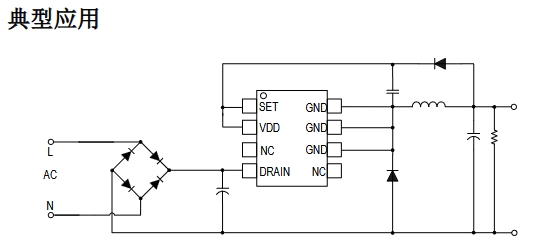

(三)典型应用电路


SM6035的典型应用电路如下图所示:



在该电路中,SM6035通过其内部的高压功率管和控制逻辑,将输入的交流电压转换为稳定的直流输出电压。其内置的保护功能能够确保电源在各种异常情况下安全运行,同时其低待机功耗特性能够显著降低设备的能耗。


总结


SM6035是一款专为电磁炉和电饭煲设计的高精度、非隔离、高集成度的降压恒压控制芯片。其宽输入电压范围、高集成度、低待机功耗、固定开关频率和全面的保护功能,使其成为理想的3.3V/5V、300mA电源解决方案。通过简化电路设计、降低系统成本和提高电源效率,SM6035为现代厨房电器的电源设计提供了可靠的保障。随着人们对节能和高效的要求不断提高,SM6035将继续在电磁炉和电饭煲等小家电产品中发挥重要作用,为现代厨房电器的稳定运行提供可靠支持。
