在当今电子设备日益丰富的时代，电源管理芯片作为设备的核心部件之一，其性能与可靠性直接关系到整个系统的稳定运行。KP328X系列作为一款高性能、低成本的离线式PWM控制功率开关，凭借其卓越的设计理念与丰富的功能特性，在小家电电源、工业控制等多个领域展现出强大的应用潜力，成为众多工程师与设计师的首选。
KP328X系列是必易微一款适用于离线式小功率降压型应用场合的PWM控制功率开关。该系列产品以其固定18V输出、集成高压MOSFET和高压启动电路、多模式控制以及超低待机功耗等显著特点，迅速在市场中脱颖而出。其典型应用涵盖小家电电源、工业控制等领域，能够满足不同场景下对电源性能的严格要求。
KP328X系列目前主要包括KP3282DP和KP3284DP两个型号，它们均采用DIP-8封装形式，具有不同的内阻和输出电流范围，以适应不同功率需求的应用场景。
封装类型：DIP-8
内阻：4.0Ω
输出电流范围：350mA < Io < 700mA
应用场景：适用于对输出电流要求相对较低的小家电电源等场合，如小型充电器、小型电子设备的电源模块等。其较低的内阻和适中的输出电流范围，能够在保证系统稳定运行的同时，有效降低功耗，提升电源转换效率。
封装类型：DIP-8
内阻：2.1Ω
输出电流范围：500mA < Io < 800mA
应用场景：针对需要更高输出电流的应用场景，如中等功率的小家电电源、工业控制设备的辅助电源等。较低的内阻使其在高电流输出时仍能保持较高的转换效率，同时有效减少发热，提升系统的稳定性和可靠性。

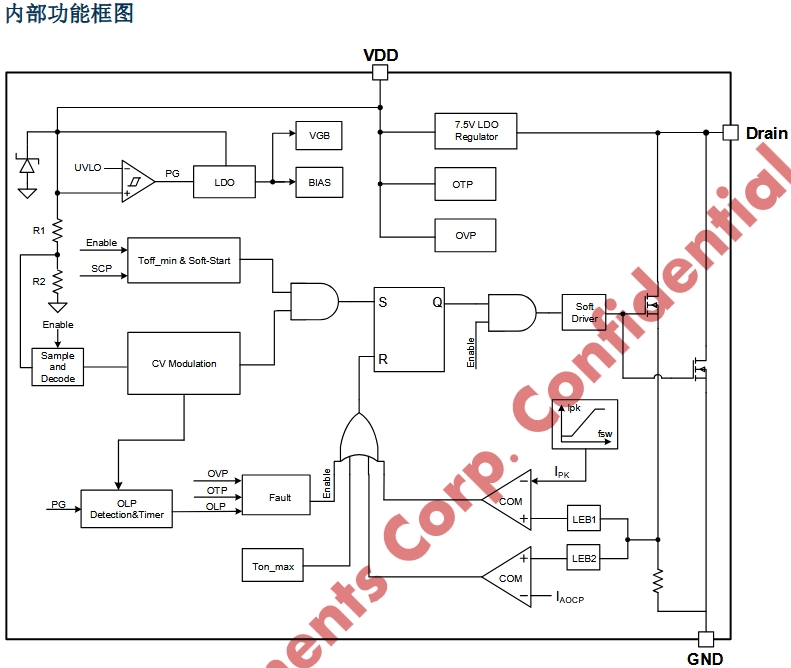

集成高压MOSFET和高压启动电路
KP328X系列内部集成650V高压MOSFET和高压启动电路，这一设计不仅简化了外围电路设计，减少了器件数量，降低了系统成本，还显著提高了系统的浪涌耐受能力，增强了电源在复杂电网环境下的稳定性与可靠性。
多模式控制与无异音工作
与传统PWM控制器不同，KP328X系列采用多模式PWM控制技术，系统开关频率随负载变化自动调节。在满载情况下工作于调频模式（FM），重载至轻载阶段同时工作于调频和调幅模式（FM+AM），空载附近重新进入调频模式。这种多模式控制方式不仅有效提升了线性调整率和负载调整率，还消除了系统工作中的可闻噪音，为用户提供了更加安静、舒适的使用体验。
超低待机功耗
KP328X系列的待机功耗低于50mW，这一超低待机功耗特性使其在节能方面表现出色。在待机模式下，系统通过反馈二极管由输出进行供电，大幅降低了功耗，符合现代电子设备对节能的严格要求，有助于延长设备的使用寿命并降低能源消耗。
完备的保护功能
KP328X系列集成有完备的带自恢复功能的保护功能，包括VDD欠压保护、逐周期电流限制、过热保护、过载保护和VDD过压保护等。这些保护功能能够有效防止电源在异常工作条件下受到损坏，确保系统的安全运行，提高了产品的可靠性和使用寿命。
良好的线性调整率和负载调整率
KP328X系列采用先进的控制算法和电路设计，实现了良好的线性调整率和负载调整率。无论在输入电压变化还是负载变化的情况下，都能保持输出电压的稳定，确保设备在不同工作条件下都能获得稳定的电源供应，提高了设备的性能和稳定性。
集成软启动电路
内置3ms（典型值）的软启动电路，在芯片启动过程中系统开关频率逐渐增加，有效避免了启动过程中的电流冲击和电压过冲现象，保护了电源系统及相关电路元件，提高了系统的可靠性和稳定性。
高性价比
KP328X系列以高性能与低成本的完美结合，为用户提供了极具性价比的电源管理解决方案。其集成度高、外围电路简单，减少了器件数量和成本，同时在性能上表现出色，能够满足大多数小功率降压型应用场合的需求，降低了用户的使用成本和开发难度。
高可靠性
从集成高压MOSFET和高压启动电路带来的浪涌耐受能力提升，到完备的保护功能对系统安全运行的保障，再到良好的线性调整率和负载调整率对输出电压稳定性的维护，KP328X系列在多个方面展现了高可靠性。这使得其能够在各种复杂的工作环境和条件下稳定运行，减少了因电源故障导致的设备损坏和维修成本，提高了产品的整体可靠性。
节能与环保
超低待机功耗和高转换效率的特点使KP328X系列在节能与环保方面表现出色。在待机模式下，其低于50mW的待机功耗显著降低了能源消耗，符合现代电子设备对节能的严格要求。同时，高转换效率减少了能量在转换过程中的损耗，提高了能源利用效率，有助于降低碳排放，实现绿色环保的目标。
易于设计与应用
KP328X系列的管脚功能清晰明确，典型应用电路简单易懂，为工程师和设计师提供了便捷的设计参考。其多模式控制和自动调节功能减少了对复杂外围电路的依赖，降低了设计难度和开发周期。此外，固定18V输出和适中的输出电流范围使其能够快速适配多种应用场合，提高了产品的通用性和易用性。

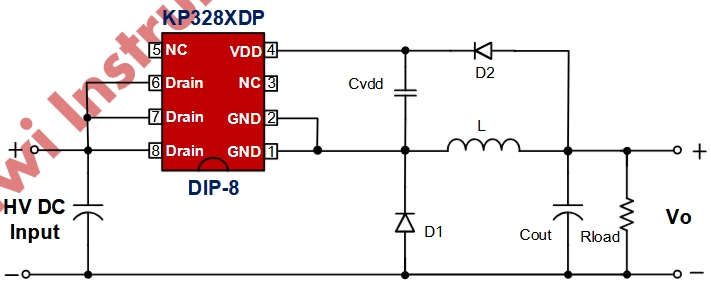

以下是KP328X系列的一个典型应用电路示例，用于展示其在实际应用中的电路连接和工作原理。
在该电路中，HV DC Input为高压直流输入端，Vo为输出电压端，Drain为内部高压MOSFET的漏极，GND为参考地。Cvdd为VDD脚的滤波电容，推荐采用1uF陶瓷电容；L为电感，用于储能和滤波；D1和D2为二极管，用于整流和续流；Cout为输出滤波电容，用于平滑输出电压；Rload为负载电阻，代表实际应用中的负载设备。
当输入高压直流电时，KP328X内部的高压启动电路开始工作，从Drain端取电并通过高压电流源对VDD电容进行充电。当VDD电压上升至VDD_ON时，芯片开始工作。
芯片根据反馈信号控制内部功率MOSFET的开关动作，通过电感L和输出滤波电容Cout对输入电压进行降压和滤波处理，最终在输出端Vo得到稳定的18V电压。
在工作过程中，芯片内部的多模式PWM控制电路根据负载变化自动调节开关频率和占空比，实现高效率的电源转换。同时，各种保护功能实时监测系统状态，确保电源在安全范围内工作。
KP328X系列作为一款高性能、低成本的离线式PWM控制功率开关，凭借其固定18V输出、集成高压MOSFET和高压启动电路、多模式控制、超低待机功耗以及完备的保护功能等显著特点，在小家电电源、工业控制等领域展现出强大的应用优势。其高性价比、高可靠性、节能与环保以及易于设计与应用的特性，使其成为众多工程师和设计师在小功率降压型应用场合中的首选电源管理芯片。随着电子设备市场的不断发展和对电源性能要求的日益提高，KP328X系列必将在更多领域发挥重要作用，为用户提供更加稳定、高效、可靠的电源解决方案。
