LP3799FAC 24V1.5A芯片具备广泛的输入电压范围（90Vac~264Vac，-50-60Hz），能够适应不同地区的电网电压波动，确保在全球多数地区的稳定运行。其输出电压精准控制在 24V，输出电流可达 1.5A，可满足多种电子设备的供电需求。提供样品，技术支持。
该模块的 PCB 板尺寸为 93mm×52mm，小巧的体积使其易于集成到各类紧凑型设备中，为设备的小型化设计提供了便利。
板端效率是衡量电源模块能源转换效率的重要指标。从测试报告来看，LP3799FAC 24V1.5A 在不同输入电压和负载条件下均展现出较高的效率表现。在 1.5A 满载时，其效率在 90Vac 输入下达到 86.67%，而在 230Vac 输入下更是高达 88.88%，平均效率为 87.74%。即使在较低负载如 0.375A 时，效率也能维持在 87.12%（230Vac 输入）至 88.36%（115Vac 输入）之间。这意味着该电源模块在各种工作状态下都能有效减少能量损耗，提高能源利用效率，降低设备的能耗，对于长期运行的设备而言，可显著节省能源成本，同时也符合当下节能减排的环保趋势。
稳定的输出电压是保障电子设备正常运行的关键因素之一。LP3799FAC 24V1.5A 的板端电压在不同输入电压和负载条件下均能保持在较为精准的范围内。在 1.5A 满载时，输出电压从 90Vac 输入的 24.191V 到 264Vac 输入的 24.309V，波动极小，仅在 0.1V 左右。即使在空载状态下，输出电压也能稳定在 24.158V 至 24.192V 之间。这种稳定的电压输出特性，能够有效避免因电压波动而导致的电子设备工作异常，如性能不稳定、数据错误等问题，确保设备在各种工况下都能稳定可靠地运行，延长设备的使用寿命。
电压纹波是衡量电源模块输出电压纯净度的重要参数，过高的纹波可能会干扰电子设备的正常工作，影响信号的稳定性和准确性。LP3799FAC 24V1.5A 在不同负载和输入电压下的电压纹波表现十分出色。在 1.5A 满载时，纹波最高仅为 202mV（90Vac 输入），而在 0.375A 轻载时，纹波最低可达 74mV（115Vac 输入）。低纹波特性意味着该电源模块能够为电子设备提供更为纯净、稳定的电源，减少对设备内部电路的干扰，对于对电源质量要求较高的精密电子设备，如通信设备、医疗设备等，具有重要的意义，可有效提升设备的整体性能和可靠性。
在电子设备日益普及的今天，待机功耗已成为衡量电源模块节能性能的重要指标之一。LP3799FAC 24V1.5A 的待机功耗极低，在不同输入电压下，其待机功耗仅为 0.041W（90Vac）至 0.083W（264Vac）。这意味着在设备处于待机状态时，该电源模块几乎不会消耗过多的电能，有助于降低设备的整体能耗，减少能源浪费，同时也符合现代电子设备对低功耗设计的要求，可有效延长设备的使用寿命，降低设备的运行成本。
电子设备在运行过程中，负载往往会发生快速变化，电源模块需要具备良好的动态响应能力，以确保在负载突变时仍能稳定输出。LP3799FAC 24V1.5A 在动态负载测试中表现出色，从 0%-100%Load 5mS 250mA/us 的负载变化条件下，无论是在 90Vac、115Vac、230Vac 还是 264Vac 输入电压下，其输出电压的最大值和最小值均能保持在较为合理的范围内，最大输出电压为 25.3V，最小输出电压为 22.9V。这表明该电源模块能够快速响应负载变化，有效抑制电压的大幅波动，确保电子设备在负载突变时仍能稳定运行，不会因电源电压的瞬间波动而导致设备工作异常或损坏。
过流保护是电源模块必不可少的安全特性之一，能够在负载电流超过额定值时及时切断电源，保护电源模块和负载设备免受损坏。LP3799FAC 24V1.5A 在过流保护测试中，其过流保护阈值在不同输入电压下均能准确触发，分别为 2.08A（90Vac）、2.05A（115Vac）、1.95A（230Vac）和 1.93A（264Vac）。这表明该电源模块具备可靠的过流保护功能，能够在负载电流异常升高时迅速做出反应，有效防止因过流而导致的电源模块损坏和负载设备故障，为设备的安全运行提供了有力保障。
短路是电源模块使用过程中可能遇到的极端情况之一，短路保护功能的可靠性至关重要。LP3799FAC 24V1.5A 在短路测试中，其短路功率在不同输入电压下分别为 9.07mW（90Vac）、14.3mW（115Vac）、1.05W（230Vac）和 1.35W（264Vac）。虽然在较高输入电压下短路功率相对较大，但该电源模块能够承受短路状态下的功率冲击，并且在短路解除后能够恢复正常工作，这充分证明了其短路保护功能的可靠性和稳定性，能够在极端情况下保护电源模块和负载设备的安全，避免因短路而导致的严重损坏和安全事故。
电源模块在运行过程中会产生热量，其散热性能直接影响到模块的稳定性和使用寿命。LP3799FAC 24V1.5A 在环境温度为 45°C 的条件下进行了裸机温度测试，测试结果显示，各关键元器件的温度均在合理范围内。例如，在 90Vac 输入时，电解电容 EC1 的温度为 63.3°C，而在 264Vac 输入时，其温度为 53.2°C；肖特基二极管 D7 在 90Vac 输入时温度为 88.2°C，在 264Vac 输入时温度为 89.6°C。这些温度数据表明，该电源模块具备良好的散热设计和热稳定性，能够在较高环境温度下稳定运行，不会因过热而导致性能下降或损坏，从而确保了设备在长期运行过程中的可靠性和稳定性。
耐压性能是电源模块安全运行的重要保障，能够防止因电压过高而导致的击穿损坏。LP3799FAC 24V1.5A 的耐压测试结果显示，其耐压能力十分出色。例如，Vds-max 为 510V@264vac/1.5A，264Vac 静态 Vpk-pk 为 516V，Vmax 为 510V；开机瞬间 Vpk-pk 为 512V，Vmax 为 516V；输出负载短路时 Vpk-pk 为 564V，Vmax 为 564V。这种高耐压特性意味着该电源模块能够在电压波动较大的复杂工况下稳定运行，有效避免因电压过高而导致的内部元件损坏，提高了电源模块的可靠性和安全性，为电子设备的稳定运行提供了坚实的保障。
变压器是电源模块的核心部件之一，其设计参数直接影响到电源模块的性能和可靠性。LP3799FAC 24V1.5A 的变压器采用 EE24 加宽图形骨架，槽宽 9mm，磁芯材质为 PC44，具有良好的磁性能和稳定性。其感量 L（3-1）为 700uH，漏感 L（3-1）最大仅为 21uH，这种高感量、低漏感的设计能够有效提高变压器的转换效率，降低电磁干扰，同时也有助于提高电源模块的输出电压稳定性和动态响应能力。此外，变压器的绕制工艺也十分精细，各绕组的线型、圈数、绕法以及胶纸等均有明确的说明和要求，确保了变压器的电气性能和机械强度，为电源模块的高性能运行提供了有力支持。

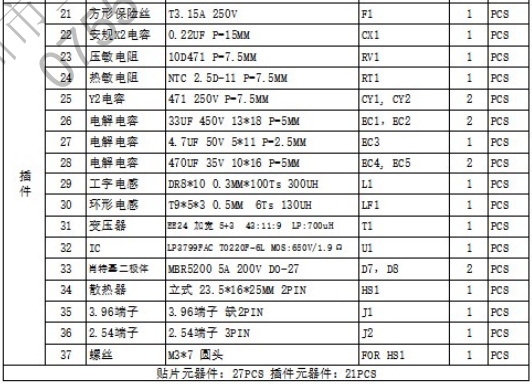

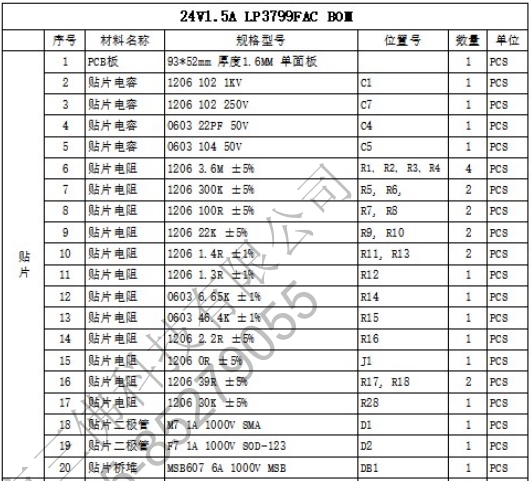

从测试报告中的原理图和 BOM 表可以看出，LP3799FAC 24V1.5A 的电路设计简洁而高效，采用了先进的电路拓扑结构和优质的元器件。BOM 表中详细列出了各元器件的型号、规格和数量，这不仅有助于生产过程中的物料管理，也便于用户对产品的质量和性能进行追溯和评估。优质的元器件选型和合理的电路设计，使得该电源模块能够在各种工况下稳定运行，同时具备良好的抗干扰能力和可靠性，为电子设备的正常运行提供了坚实的电源保障。
LP3799FAC 24V1.5A 电源模块凭借其卓越的性能和可靠的设计，适用于多种应用场景。在工业自动化领域，它能够为各种传感器、控制器、驱动器等设备提供稳定可靠的电源，确保工业设备的高效运行和生产过程的稳定性；在通信设备中，其低纹波、高效率和良好的动态响应特性能够满足通信基站、路由器等设备对电源质量的严格要求，保障通信信号的稳定传输；在医疗设备方面，其高可靠性、低待机功耗和稳定的输出电压能够为医疗监测设备、诊断设备等提供安全可靠的电源支持，保障医疗设备的精准运行和患者的安全。随着电子设备市场的不断发展和对电源模块性能要求的日益提高，LP3799FAC 24V1.5A 电源模块凭借其优异的性能和广泛的应用场景，必将拥有广阔的市场前景，成为众多电子设备制造商的首选电源解决方案之一。
LP3799FAC 24V1.5A芯片，以其高效率、稳定输出、低纹波、低待机功耗以及优异的安全性和可靠性，在众多同类产品中脱颖而出。其精心设计的变压器参数、合理的电路设计和优质的元器件选型，为电源模块的高性能运行提供了坚实保障。无论是在工业自动化、通信设备还是医疗设备等领域，该电源模块都能满足设备对电源质量的严格要求，为设备的稳定运行保驾护航。随着电子设备市场的不断发展，LP3799FAC 24V1.5A芯片凭借其卓越的性能和广泛的应用前景，必将在市场上占据重要地位，为电子设备制造商和用户带来更高的价值和更可靠的电源解决方案。
