在当今电子设备日益复杂且对电源性能要求极高的背景下,高效的电源管理芯片成为了保障设备稳定运行的关键。LP3799FAC作为一款48W集成MOS管原边反馈电源芯片,凭借其卓越的性能和高度集成化的设计,在众多电源解决方案中脱颖而出。本文将对LP3799FAC进行全面而深入的解析,从其基本特性、内部架构、工作原理到实际应用案例,全方位展现这款芯片的优秀品质。
LP3799FAC是由芯茂微推出的一款高性能电源管理芯片,专为满足高功率密度、高效率、高可靠性电源设计需求而生。它集成了MOS管和原边反馈控制功能,能够实现对电源的精准控制,广泛应用于适配器、充电器、LED驱动等领域。其输入电压范围宽广,90Vac~264Vac的输入电压覆盖了全球大部分地区的电网电压,确保了电源设备在全球范围内的通用性。同时,该芯片支持-50-60Hz的频率范围,进一步增强了其适应不同电网环境的能力。
LP3799FAC的特性十分丰富,以下是其主要特性:
高效率:板端效率在不同负载和输入电压下表现出色,最高可达89.06%(1.125A负载,115Vac输入电压),平均效率也维持在88%以上,有效减少了能量损耗,提升了电源的整体性能。
集成MOS管:内置MOS管,简化了电路设计,减少了外部元件数量,降低了成本,同时也提高了系统的可靠性。集成的MOS管具有较低的导通电阻,有助于提高电源的转换效率。
原边反馈控制:采用原边反馈控制技术,无需次级反馈电路,简化了电路结构,降低了成本,同时能够实现精准的输出电压和电流控制,提高了电源的稳定性和动态响应速度。
宽输入电压范围:90Vac~264Vac的宽输入电压范围,使其能够适应不同国家和地区的电网电压,增强了电源的通用性和适用性。
高可靠性:具备多种保护功能,如过流保护(OCP)、短路保护、过温保护等,确保了电源在各种异常情况下都能安全可靠地工作。在过流保护测试中,不同输入电压下的过流保护点均稳定在2.08A~1.93A之间,有效保护了电源免受过流损坏。
低待机功耗:待机功耗极低,在90Vac~264Vac的输入电压范围内,待机功耗仅为0.041W~0.083W,符合节能要求,有助于降低设备在待机状态下的能耗。
LP3799FAC的内部架构高度集成,主要包括以下几个关键部分:
控制逻辑电路:负责对电源的启动、关断、调制等进行控制,确保电源按照预设的模式稳定运行。它能够根据输入电压、负载情况等因素,动态调整开关频率和占空比,以实现最佳的电源性能。
驱动电路:用于驱动内置的MOS管,使其能够按照控制逻辑电路的指令准确地导通和截止。驱动电路的设计考虑到了MOS管的开关特性,确保了开关过程的快速性和可靠性,减少了开关损耗。
反馈电路:采用原边反馈机制,通过检测原边电压和电流的变化,间接获取输出电压和电流的信息,从而实现对输出的精准控制。这种反馈方式简化了电路结构,降低了成本,同时能够快速响应负载变化,保持输出稳定。
保护电路:集成了多种保护功能,如过流保护、短路保护、过温保护等。这些保护功能能够实时监测电源的工作状态,一旦检测到异常情况,立即采取相应的保护措施,确保电源的安全运行。例如,在短路测试中,不同输入电压下的短路功耗均控制在合理范围内,有效保护了电源免受短路损坏。
其工作原理如下:
当电源接通后,输入电压通过整流滤波电路转换为直流电压,为LP3799FAC提供工作电源。控制逻辑电路启动,驱动内置的MOS管导通,将能量从输入端传输到变压器的原边。变压器将能量传递到次级,经过整流滤波后输出所需的电压。原边反馈电路实时监测原边电压和电流的变化,将其转换为与输出电压和电流相关的信号,反馈给控制逻辑电路。控制逻辑电路根据反馈信号调整MOS管的开关频率和占空比,从而实现对输出电压和电流的精准控制。同时,保护电路实时监测电源的工作状态,确保电源的安全运行。
LP3799FAC的高性能使其在多个领域得到了广泛应用。以下是一些典型的应用案例:
适配器
在笔记本电脑适配器中,LP3799FAC能够提供稳定的24V1.5A输出,满足笔记本电脑的充电需求。其高效率和低待机功耗特性,使得适配器在长时间使用过程中能够保持较低的发热量,提高了适配器的可靠性和使用寿命。同时,宽输入电压范围确保了适配器在不同国家和地区都能正常使用,增强了产品的通用性。
LED驱动
在LED照明领域,LP3799FAC可用于设计高功率LED驱动电源。其精准的输出电压和电流控制,能够确保LED灯珠在不同负载和输入电压下都能保持稳定的亮度和色温。原边反馈控制技术简化了电路设计,降低了成本,同时提高了电源的动态响应速度,能够快速适应LED灯珠的亮度调节需求。此外,多种保护功能有效保护了LED灯珠免受过流、短路等异常情况的损坏,延长了LED灯具的使用寿命。
充电器

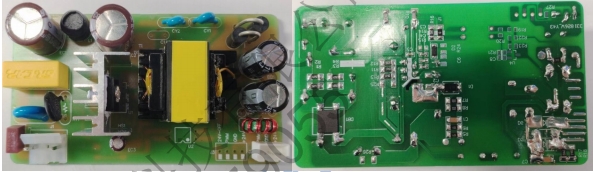

在手机、平板电脑等移动设备的充电器中,LP3799FAC的高效率和低待机功耗特性能够显著提高充电效率,减少能量浪费。其集成的MOS管和原边反馈控制功能,简化了充电器的电路设计,降低了生产成本,同时提高了充电器的可靠性和安全性。多种保护功能确保了充电器在各种使用场景下都能安全可靠地工作,有效保护了移动设备免受充电过程中的损坏。LP3799FAC电路图如下所示
LP3799FAC作为一款48W集成MOS管原边反馈电源芯片,凭借其高效率、集成化设计、精准的控制能力以及丰富的保护功能,在电源管理领域展现出了卓越的性能。其在不同负载和输入电压下的稳定表现,使其能够满足各种电源应用的需求。
无论是适配器、LED驱动还是充电器等领域,LP3799FAC都能够提供可靠的电源解决方案,为电子设备的稳定运行保驾护航。随着电子设备对电源性能要求的不断提高,LP3799FAC无疑将成为电源设计工程师的首选芯片之一,为电源技术的发展注入新的动力。
