输出18V非隔离电源芯片SM7055直接高效替代CSC7612
类别:产品新闻 发布时间:2025-05-13 10:12:11 浏览人数:18751

在电源设计领域,随着技术的不断进步和市场需求的日益多样化,寻找高效、可靠且成本效益高的电源芯片解决方案成为了工程师们的重要任务。本文将探讨如何使用SM7055芯片来直接替代CSC7612,实现18V非隔离电源设计的优化升级。通过对比分析和实际应用案例,展示SM7055在性能、功能和成本方面的优势。



CSC7612是一款广泛应用于非隔离电源设计的芯片,以其稳定的性能和良好的兼容性获得了市场的认可。然而,随着技术的发展和应用需求的提升,市场对电源芯片提出了更高的要求,如更高的效率、更低的待机功耗、更完善的保护功能等。SM7055作为一款新型的AC/DC PWM功率开关芯片,凭借其先进的设计和卓越的性能,成为了CSC7612的理想替代品。


SM7055芯片概述


SM7055是一款采用电流模式PWM控制方式的功率开关芯片,专为低成本、高性价比的开关电源系统设计。它支持多种拓扑结构,包括BUCK和BUCK-BOOST,能够满足不同应用场景的需求。以下是SM7055的主要特点:


  1. 宽电压输入:支持85Vac~265Vac的宽电压输入范围,适应不同地区的电网电压。
  2. 高集成度:集成了高压启动电路和高压功率开关,简化了电路设计,降低了成本。
  3. 低待机功耗:在220Vac输入下,待机功耗小于120mW,符合节能要求。
  4. 固定开关频率:60KHz的固定开关频率,内置抖频技术,提升EMC性能。
  5. 完善的保护功能:内置过温、过流、过压、欠压等保护功能,确保系统的可靠性。
  6. 多种封装形式:提供TO252-2和DIP8两种封装形式,兼容性强。


CSC7612与SM7055的对比分析


为了更好地理解SM7055为何能够替代CSC7612,我们从以下几个关键方面进行对比分析:


1. 性能指标


参数CSC7612SM7055
输入电压范围85Vac~265Vac85Vac~265Vac
最大输出电流200mA (DIP8)250mA (DIP8)
待机功耗>120mW<120mW
开关频率可变60KHz固定
EMI性能一般内置抖频技术,提升EMC性能

从上表可以看出,SM7055在最大输出电流和待机功耗方面优于CSC7612,同时其固定的开关频率和内置抖频技术使其在EMI性能上更具优势。


2. 功能特性


功能CSC7612SM7055
高压启动
过温保护
过流保护
过压保护
欠压保护
软启动
智能软驱动

SM7055不仅具备CSC7612的所有保护功能,还增加了软启动和智能软驱动功能,进一步提高了系统的稳定性和可靠性。


3. 成本与兼容性


SM7055采用先进的单芯片集成工艺,减少了外部元件数量,降低了成本。同时,其DIP8封装形式与CSC7612兼容,便于直接替换,无需大幅修改电路设计。


SM7055的应用案例


1. 电磁炉电源设计


电磁炉作为一种常见的小家电产品,对电源的稳定性和可靠性要求较高。SM7055在电磁炉电源设计中的应用如下:


原理图

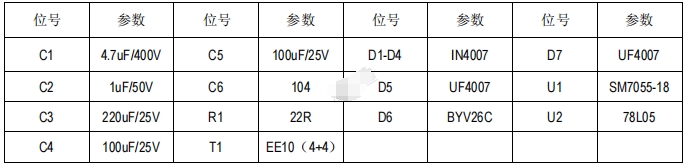

BOM清单



位号参数
C14.7uF/400V
C21uF/50V
C3220uF/25V
C4100uF/25V
C5100uF/25V
C6104
R122R
D1-D4IN4007
D5UF4007
D6BYV26C
D7UF4007
U1SM7055-18
U278L05
T1EE10(4+4)

变压器参数

  • 骨架:EE10(4+4) PC40磁芯
  • 电感量:Lp(1-4)=1.6mH,漏感为Lp的5%以下
  • 绕制方法:N1(1-4) Φ0.191140T,N2(5-7) Φ0.19164T


2. 电饭煲电源设计


电饭煲电源设计同样需要高效、稳定的电源芯片。SM7055在电饭煲电源设计中的应用如下:


原理图



位号参数
C14.7uF/400V
C21uF/50V
C3220uF/25V
C4100uF/25V
R122R
D1-D4IN4007
D5UF4007
D6BYV26C
D7UF4007
U1SM7055-18
U278L05
T1EE10(4+4)

变压器参数

  • 骨架:EE10(4+4) PC40磁芯
  • 电感量:Lp(1-4)=1.6mH,漏感为Lp的5%以下
  • 绕制方法:N1(1-4) Φ0.191140T,N2(5-7) Φ0.19164T


SM7055替代CSC7612的优势


  1. 性能提升:SM7055在效率、待机功耗、EMI性能等方面优于CSC7612,能够显著提升电源的整体性能。
  2. 功能增强:SM7055增加了软启动和智能软驱动功能,进一步提高了系统的稳定性和可靠性。
  3. 成本降低:SM7055采用先进的单芯片集成工艺,减少了外部元件数量,降低了成本。
  4. 兼容性强:SM7055的DIP8封装形式与CSC7612兼容,便于直接替换,无需大幅修改电路设计。


总结


SM7055作为一款高性能的AC/DC PWM功率开关芯片,凭借其卓越的性能、丰富的功能和高性价比,成为了CSC7612的理想替代品。通过本文的对比分析和应用案例展示,我们可以看到SM7055在18V非隔离电源设计中的显著优势。对于电源设计工程师来说,选择SM7055不仅能够提升电源的性能和可靠性,还能降低设计成本,缩短开发周期。随着技术的不断进步和市场需求的日益多样化,SM7055必将在电源设计领域发挥更大的作用,为各类电子设备提供高效、稳定的电源解决方案。
