在现代电子设计中，电源管理芯片扮演着至关重要的角色。它们不仅决定了设备的能耗效率，还直接影响设备的稳定性和可靠性。KP3310SGA，作为一款由Kiwi Instruments推出的无感离线线性稳压器，以其高效、紧凑和多功能的特点，成为众多工程师在设计非隔离式AC/DC转换器时的首选。本文将详细介绍KP3310SGA的核心参数，并重点探讨其引脚连接方式，尤其是2脚和3脚的连接方法。

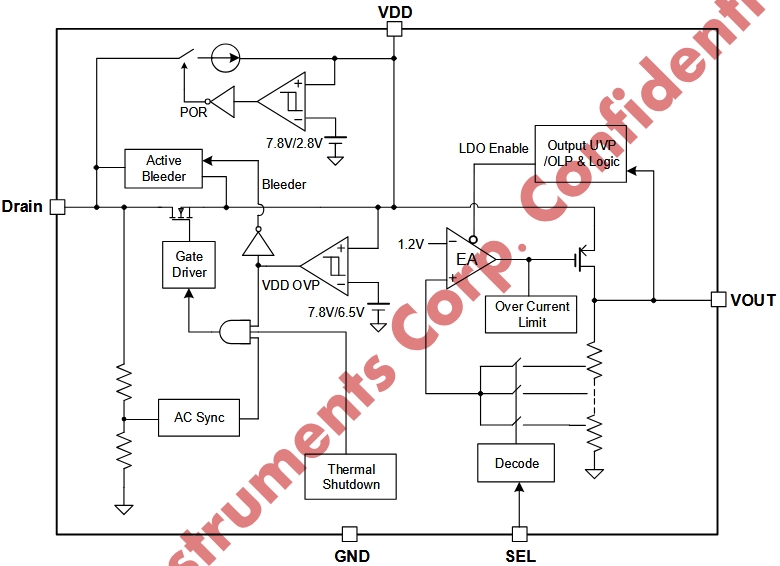

KP3310SGA是一款高度集成的无感离线线性稳压器，专为非隔离式AC/DC转换器和家用电器设计。其主要参数及内部框架图如下：
KP3310SGA的输出电压精度高达2%，这意味着在不同工作条件下，其输出电压的波动范围极小，能够为设备提供稳定的电源。
该芯片支持多种输出电压选项，包括5V、3.3V和2.7V，通过SEL引脚进行编程选择。这种灵活性使得KP3310SGA能够适应多种应用场景，满足不同设备对电源电压的需求。
KP3310SGA支持80~305VAC的宽输入电压范围，使其能够在全球范围内通用，无需针对不同地区的电网电压进行额外的设计调整。
KP3310SGA内置智能控制系统，能够在必要时利用交流电源，从而最大限度地减少器件损耗，实现高效率运行。这对于满足新的待机功耗标准至关重要。
KP3310SGA集成了多种保护功能，包括欠压锁定（UVLO）、VDD过压保护（VDD OVP）、过载保护（OLP）、输出欠压保护（UVP）和芯片过热保护等。这些保护功能能够有效防止芯片在异常工作条件下损坏，提高系统的可靠性和安全性。
KP3310SGA采用SOP-8封装，这种封装形式具有体积小、散热性能好、易于安装等优点，非常适合用于紧凑型电子设备。

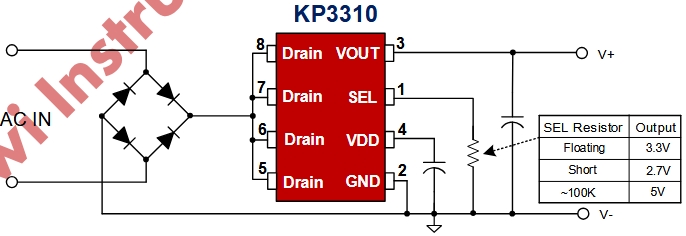

KP3310SGA的引脚配置如下表所示：
| 引脚编号 | 引脚名称 | 功能描述 |
|---|---|---|
| 1 | SEL | 输出电压选择引脚。悬空时输出3.3V；接地时输出2.7V；连接100K电阻到地时输出5V。 |
| 2 | GND | 芯片地。 |
| 3 | VOUT | LDO输出引脚。 |
| 4 | VDD | 能量存储引脚。需要连接到地的电容，以缓冲输出LDO阶段的能量。 |
| 5,6,7,8 | Drain | 内部功率MOSFET漏极引脚。在电压处于充电窗口内时提供能量。 |
适用于多种应用场景，包括但不限于：
在非隔离式AC/DC转换器中，KP3310SGA可以直接将交流市电转换为稳定的直流电压，为后续电路提供偏置电源。其无需电感的设计大大简化了电路结构，降低了成本和体积。
在许多家用电器中，如智能插座、智能开关等，KP3310SGA可以作为电源模块的核心部件，为微控制器、传感器等低功耗设备提供稳定的电源。其宽输入电压范围和多种保护功能使其能够在不同的家庭电网环境下稳定工作。
在墙壁开关和调光器中，KP3310SGA的紧凑设计和高效性能使其成为理想的电源解决方案。其低功耗特性有助于延长产品的使用寿命，同时其多种保护功能能够确保设备在各种使用场景下的安全性。
