在现代电子设备中，LED显示屏因其高亮度、低功耗和长寿命等优点而被广泛应用。然而，要实现LED显示屏的高效驱动和控制，需要一款性能卓越的驱动芯片。AIP1638，作为无锡中微爱芯电子有限公司推出的一款LED驱动控制专用电路，凭借其高度集成的设计和强大的功能，成为众多电子产品中理想的驱动解决方案。
AIP1638是一款专为LED驱动控制设计的集成电路，广泛应用于冰箱、空调、家庭影院等产品的显示屏驱动控制。它采用功率CMOS工艺，集成了键盘扫描接口、MCU数字接口、数据锁存器等多种功能电路，能够实现对LED显示屏的高效驱动和控制。
AIP1638支持10段×8位的显示模式，能够满足多种LED显示屏的需求。这种灵活的显示模式使得AIP1638可以适应不同尺寸和分辨率的LED显示屏，为用户提供了广泛的适用性。
AIP1638内置8×3bit的键盘扫描功能，能够实现对键盘输入的高效检测。这一功能使得AIP1638不仅适用于显示控制，还可以作为键盘输入接口，实现人机交互功能，大大提高了芯片的实用性。
AIP1638具备8级可调的辉度调节功能，通过占空比调节实现对LED亮度的精确控制。这一功能可以根据不同的使用环境和用户需求，灵活调整LED显示屏的亮度，提高显示效果的舒适性和视觉体验。
AIP1638提供CLK、DIO、STB等串行接口，支持高速数据传输。这种串行接口设计不仅简化了电路连接，还提高了数据传输的效率和稳定性，使得AIP1638能够与微控制器等外部设备无缝对接，实现复杂的控制功能。
AIP1638内置400KHz±5%的RC振荡器，无需外部时钟源即可稳定工作。这一特性不仅减少了外部元件的数量，降低了电路的复杂性和成本，还提高了系统的可靠性。
AIP1638广泛应用于家用电器的显示屏驱动，如冰箱、空调等。它能够提供稳定的电源和精确的亮度控制，确保显示屏在各种环境光线下都能清晰显示信息。同时，其键盘扫描功能还可以实现对家用电器的操作控制，提高用户体验。
在家庭影院系统中，AIP1638可以用于驱动各种LED显示屏，如菜单显示、状态指示等。其高精度的显示控制和灵活的辉度调节功能，能够为用户提供清晰、舒适的视觉体验。此外，AIP1638的串行接口设计使得它能够与家庭影院系统的主控制器轻松连接，实现集中控制。
AIP1638的高可靠性和多种保护功能使其适用于工业控制设备的显示屏驱动。它能够承受工业环境中的各种恶劣条件，如高温、低温、高湿度等，确保设备的稳定运行。同时，其键盘扫描功能还可以实现对工业设备的操作控制，提高设备的可操作性。

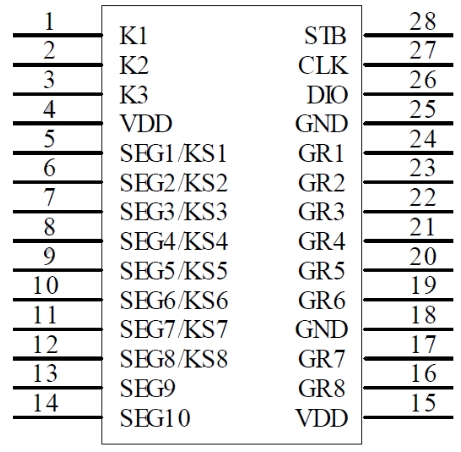

AIP1638的引脚功能如下表所示：
| 引脚编号 | 引脚名称 | 功能描述 |
|---|---|---|
| 1-3 | K1-K3 | 键扫数据输入，输入数据在显示周期结束后被锁存 |
| 4,15 | VDD | 逻辑电源，5V±10% |
| 5-12 | SEG1-KS1~SEG8-KS8 | 段输出（也用作键扫描），P管开漏输出 |
| 13,14 | SEG9, SEG10 | 段输出，P管开漏输出 |
| 16,17 | GR7, GR8 | 位输出，N管开漏输出 |
| 18,25 | GND | 逻辑地，接系统地 |
| 19-24 | GR1-GR6 | 位输出，N管开漏输出 |
| 26 | DIO | 数据输入/输出，时钟上升沿输入/输出串行数据 |
| 27 | CLK | 时钟输入，上升沿输入/输出串行数据 |
| 28 | STB | 片选，上升或下降沿初始化串行接口 |
AIP1638集成了多种功能电路，如键盘扫描接口、数据锁存器等，减少了外部元件的数量，降低了电路的复杂性和成本。
AIP1638支持多种显示模式和辉度调节功能，能够满足不同应用场景的需求。其串行接口设计使得它能够与外部设备轻松连接，实现复杂的控制功能。
AIP1638具备多种保护功能，如过流保护、短路保护等，能够有效防止芯片在异常工作条件下损坏。其宽工作温度范围和高可靠性设计使其能够在各种环境条件下稳定工作。
AIP1638的引脚功能明确，连接方法简单，易于理解和使用。其详细的技术文档和应用指南为用户提供了丰富的参考信息，降低了开发难度。
