在现代电子设备中，稳定的电源供应是确保设备正常运行的关键因素之一。晶丰明源推出的 BP85956P 非隔离参考设计，为需要 -12V/300mA 电源的应用提供了一种高效、可靠的解决方案。本文将详细介绍该参考设计的电源规格、电路设计、性能测试以及其在实际应用中的优势。
BP85956P 参考设计的电源规格如下表所示：
| 项目描述 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
|---|---|---|---|---|---|---|
| 输入电压 | VIN | 85 | 115/230 | 264 | VAC | - |
| 频率 | fLINE | 47 | 50/60 | 63 | Hz | - |
| 输出电压 | VOUT | -12 | -12 | -12 | V | ±5% |
| 输出电流 | IOUT | 0 | 300 | 300 | mA | - |
| 输出电压纹波 | VRIPPLE | - | 80 | - | mV | 20MHz带宽 |
| 连续输出功率 | POUT | - | 3.6 | - | W | - |
| 待机功耗 | PSTDBY | - | 120 | - | mW | 230VAC,包含假负载 |
| 满载效率 | η | - | 65 | - | % | - |
从表中可以看出，该电源设计具有较宽的输入电压范围，能够适应不同地区的电网电压波动。同时，输出电压稳定在 -12V，纹波控制在 80mV 以内，确保了为负载设备提供高质量的电源。
BP85956P 参考设计的电路及实物图展示了其简洁而高效的电路布局。以下是主要元件及其参数描述：

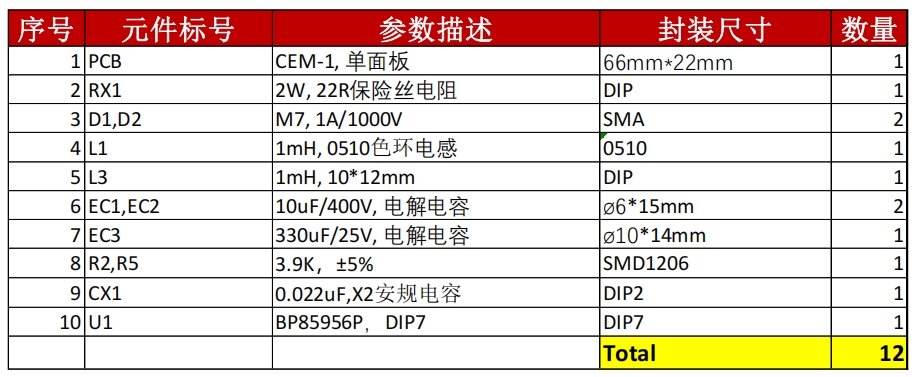

| 序号 | 元件标号 | 参数描述 | 封装尺寸 | 数量 |
|---|---|---|---|---|
| 1 | PCB | CEM-1, 单面板 | 66mm*22mm | 1 |
| 2 | RX1 | 2W, 22R保险丝电阻 | DIP | 1 |
| 3 | D1,D2 | M7, 1A/1000V | SMA | 2 |
| 4 | L1 | 1mH, 0510色环电感 | 0510 | 1 |
| 5 | L3 | 1mH, 10*12mm | DIP | 1 |
| 6 | EC1,EC2 | 10uF/400V, 电解电容 | ø6*15mm | 2 |
| 7 | EC3 | 330uF/25V, 电解电容 | ø10*14mm | 1 |
| 8 | R2,R5 | 3.9K，±5% | SMD1206 | 1 |
| 9 | CX1 | 0.022uF,X2安规电容 | DIP2 | 1 |
| 10 | U1 | BP85956P，DIP7 | DIP7 | 1 |
元件的选择充分考虑了电路的稳定性和可靠性。例如，保险丝电阻 RX1 用于过流保护，确保在异常情况下保护电路不受损坏；而电解电容 EC1、EC2 和 EC3 则用于滤波，降低输出电压的纹波。此外，BP85956P 芯片作为核心控制元件，其性能直接影响整个电源的效率和稳定性。
待机功耗测试结果显示，在 230VAC 输入电压下，电源的待机功耗仅为 120mW（包含假负载）。这一低功耗特性使得该电源设计在待机状态下能够有效降低能耗，符合现代电子设备对节能的要求。
效率测试表明，BP85956P 参考设计在不同输入电压和负载条件下的满载效率可达 65%。虽然这一效率水平在当今的电源设计中并非最高，但在满足输出要求的前提下，已经能够满足大多数应用场景的需求。同时，较高的效率也意味着在能量转换过程中损耗较少，有助于降低电源的发热量，提高其长期工作的可靠性。
输出电压调整率的测试结果显示，在不同输入电压和负载条件下，输出电压的最大调整率为 3.68%。这表明电源能够在较宽的输入电压和负载范围内保持输出电压的相对稳定，为负载设备提供可靠的电源支持。
在不同输入电压和负载条件下，输出电压纹波的测试结果如下：
| 输入电压(VAC) | 空载时纹波(mV) | 满载时纹波(mV) |
|---|---|---|
| 85 | 25.7 | 50 |
| 115 | 25.1 | 53.3 |
| 230 | 34.4 | 62.9 |
| 265 | 37.6 | 62.6 |
从表中可以看出，无论是在空载还是满载状态下，输出电压纹波均控制在 80mV 以内，满足了电源规格的要求。低纹波特性有助于减少对负载设备的干扰，提高设备的性能和稳定性。
动态负载测试包括 50%-100% 和 10%-90% 两种负载变化情况。测试结果显示，在不同输入电压下，输出电压的峰值 - 峰值变化范围分别为：
这表明电源能够在负载快速变化的情况下，快速响应并保持输出电压的相对稳定，避免因负载突变而导致的电压大幅波动，从而保护负载设备免受损坏。
BP85956P 参考设计还通过了传导 EMI、浪涌、群脉冲和 ESD 等多种电磁兼容性测试，满足了相关标准的要求。这些测试结果表明，该电源设计在复杂的电磁环境中具有良好的抗干扰能力和稳定性，能够适应各种实际应用场景。
BP85956P 参考设计的 -12V/300mA 电源具有以下应用优势：
综上所述，BP85956P 参考设计的 -12V/300mA 电源凭借其高效、稳定、可靠和电磁兼容性强等特点，在通信设备、工业控制、医疗设备等领域具有广阔的应用前景。随着电子技术的不断发展，对电源性能的要求也越来越高，BP85956P 参考设计无疑为相关领域的电源设计提供了一个值得借鉴的范例。
