在现代电子设备中，开关电源因其高效、紧凑的特性被广泛应用。而开关电源控制芯片则是整个电源系统的核心部件，它决定了电源的性能、稳定性和可靠性。本文将深入解析 S7133S 这一高性能开关电源控制芯片，探讨其技术规格、典型应用、内部框架图以及功能描述，帮助读者更好地了解其在电源设计中的重要作用。

一、技术规格

S7133S 是一款专为高性能开关电源设计的控制芯片，它集成了多种先进的控制功能，能够满足不同应用场景的需求。以下是其主要技术规格：

1.1 输入电压范围

    输入电压范围：85VAC - 265VAC，能够适应全球不同地区的电网电压波动，确保电源在各种输入条件下都能稳定工作。

1.2 控制模式

    PWM 控制模式：采用脉冲宽度调制（PWM）控制模式，通过调节开关管的导通时间来控制输出电压和电流，实现高精度的稳压和稳流输出。
    频率范围：开关频率可调节，典型值为 65kHz，能够根据不同的设计需求进行优化，以实现最佳的效率和性能。

1.3 保护功能

    过压保护（OVP）：内置过压保护功能，当输出电压超过设定值时，芯片会自动关闭输出，保护负载设备免受损坏。
    欠压保护（UVLO）：具备欠压锁定功能，当输入电压低于设定值时，芯片会进入待机状态，防止电源在低电压下工作导致的不稳定。
    过流保护（OCP）：通过检测开关管的电流，当电流超过设定值时，芯片会自动限制电流，保护开关管和负载设备。
    短路保护（SCP）：在输出短路的情况下，芯片能够快速检测并关闭输出，防止电源和负载设备因过流而损坏。

1.4 其他特性

    软启动功能：内置软启动功能，能够有效减少电源启动时的冲击电流，延长电源的使用寿命。
    待机功耗：待机功耗低，符合现代电子设备对节能的要求。
    封装形式：采用 DIP7 封装，体积小巧，便于安装和集成。

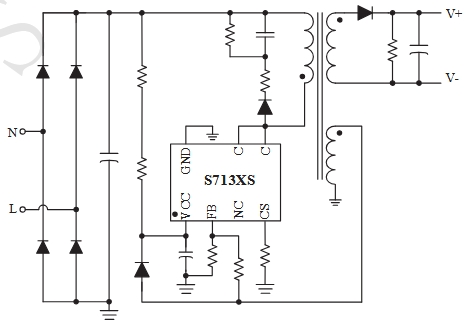

二、典型应用图

S7133S 适用于多种需要高效、稳定电源的应用场景，以下是一些典型应用实例：

2.1 通信设备

在通信基站、路由器等设备中，S7133S 可以提供稳定的电源，确保设备在高负载下长时间稳定运行。其宽输入电压范围和高效的 PWM 控制模式能够适应不同地区的电网条件，同时低待机功耗有助于降低设备的整体能耗。

2.2 工业控制

工业控制系统对电源的稳定性和可靠性要求极高。S7133S 的多种保护功能和高精度控制能力使其能够满足工业设备在恶劣环境下的工作需求，确保设备在高电压、高电流和高频率条件下的稳定运行。

2.3 医疗设备

医疗设备如监护仪、超声设备等需要高精度、低纹波的电源支持。S7133S 的低输出电压纹波和高精度控制特性能够为这些设备提供高质量的电源，确保设备的准确性和可靠性。

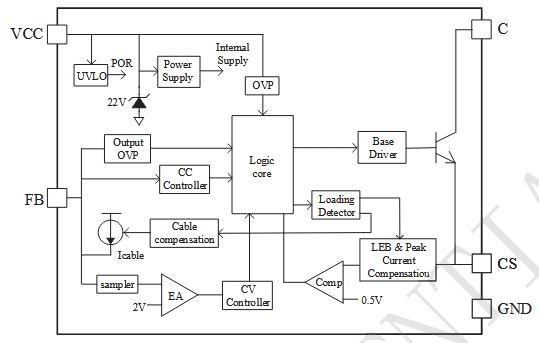

三、内部框架图

S7133S 的内部框架图展示了其复杂而高效的控制逻辑，以下是其主要组成部分：

3.1 电源管理模块

    VCC 供电模块：为芯片内部的各个模块提供稳定的电源，确保芯片的正常工作。
    内部供电模块：生成内部所需的各个电压等级，支持芯片的正常运行。

3.2 控制逻辑核心

    PWM 控制器：负责生成 PWM 信号，通过调节开关管的导通时间来控制输出电压和电流。
    误差放大器（EA）：用于检测输出电压与参考电压之间的偏差，并通过反馈机制调整 PWM 信号，实现稳压输出。
    调制器：对 PWM 信号进行调制，以实现电缆补偿等功能，提高电源的适应性。

3.3 保护功能模块

    过压保护（OVP）：检测输出电压是否超过设定值，超过时自动关闭输出。
    欠压保护（UVLO）：检测输入电压是否低于设定值，低于时进入待机状态。
    过流保护（OCP）：检测开关管电流是否超过设定值，超过时限制电流。
    短路保护（SCP）：检测输出是否短路，短路时快速关闭输出。

3.4 辅助功能模块

    软启动模块：在电源启动时逐渐增加输出电压，减少启动冲击电流。
    待机模式控制：在待机状态下降低功耗，延长电源的使用寿命。

四、功能描述

S7133S 的功能设计充分考虑了电源系统的稳定性和可靠性，以下是其主要功能的详细描述：

4.1 PWM 控制功能

PWM 控制功能是 S7133S 的核心功能之一。通过调节开关管的导通时间，PWM 控制器能够精确控制输出电压和电流。其工作原理如下：

    误差放大器（EA）：检测输出电压与参考电压之间的偏差，并将偏差信号反馈给 PWM 控制器。

    PWM 控制器：根据反馈信号调整 PWM 信号的占空比，从而改变开关管的导通时间，实现稳压输出。

    调制器：对 PWM 信号进行调制，以实现电缆补偿等功能，提高电源的适应性。

4.2 保护功能

S7133S 集成了多种保护功能，确保电源在各种异常情况下都能安全运行：

    过压保护（OVP）：当输出电压超过设定值时，芯片会自动关闭输出，保护负载设备免受损坏。

    欠压保护（UVLO）：当输入电压低于设定值时，芯片会进入待机状态，防止电源在低电压下工作导致的不稳定。

    过流保护（OCP）：通过检测开关管的电流，当电流超过设定值时，芯片会自动限制电流，保护开关管和负载设备。

    短路保护（SCP）：在输出短路的情况下，芯片能够快速检测并关闭输出，防止电源和负载设备因过流而损坏。

4.3 软启动功能

软启动功能是 S7133S 的重要特性之一。在电源启动时，软启动模块会逐渐增加输出电压，减少启动冲击电流。其工作原理如下：

    软启动模块：在电源启动时，逐渐增加 PWM 信号的占空比，使输出电压缓慢上升。
    启动时间：软启动时间可通过外部电容进行调节，以适应不同的应用需求。

4.4 待机模式控制

待机模式控制功能能够有效降低电源的待机功耗，延长电源的使用寿命。其工作原理如下：

    待机模式检测：当输入电压低于设定值或负载电流低于设定值时，芯片进入待机模式。

    低功耗运行：在待机模式下，芯片会关闭大部分功能模块，仅保留必要的检测功能，以降低功耗。

五、总结

S7133S 是一款高性能开关电源控制芯片，其集成了多种先进的控制功能和保护机制，能够满足不同应用场景的需求。通过其高效的 PWM 控制模式、多种保护功能、软启动功能和低待机功耗特性，S7133S 能够为通信设备、工业控制和医疗设备等提供稳定可靠的电源支持。在现代电子设备对电源性能要求日益提高的背景下，S7133S 无疑是一个值得信赖的选择。
