零电容触摸芯片AiP8F3532详细解析(功能特性与引脚详解)
类别:产品新闻 发布时间:2025-05-23 10:35:17 浏览人数:13000

在智能设备与人机交互领域,触摸技术已成为不可或缺的一部分。无锡中微爱芯电子有限公司推出的 AiP8F3532 芯片,凭借其卓越的零电容触摸功能,为相关应用提供了高效、可靠的解决方案。本文将深入探讨 AiP8F3532 芯片的关键参数、功能框图以及引脚布局,旨在为工程师和技术人员提供详尽的参考,助力其在项目设计中更好地利用该芯片。



芯片概述


AiP8F35352 是一款基于 8051 内核的 32KB Flash ROM 的触摸型 8 位微控制器。它集成了丰富的外设资源,如 Timer0/1/2/5、WT(Watch Timer)、WDT(Watch Dog Timer)、CRC(循环冗余校验)、UART1/2(通用异步收发器)、SPI(串行外设接口)、I2C(两线制接口)、LCD(液晶显示器)驱动、TOUCH(触摸)模块、12bit-ADC(模数转换器)、LVD(低电压检测)、LVR(低电压复位)等功能模块。这些特性使得 AiP8F3532 能够满足多种应用场景的需求,从简单的触摸控制到复杂的系统监控与数据处理。

关键参数


工作电压与电流:该芯片的工作电压范围为 1.8V 至 5.5V,能够适应不同电源环境。在典型工作条件下,其工作电流(RUN 模式)在不同电压和时钟频率下表现出良好的性能,例如在 1.8V 电压下,工作电流约为 2.4mA(HIRC 16MHz 时钟频率),而在低速时钟(LXT 32.768kHz)下,工作电流仅为 0.4mA,这使得芯片在低功耗应用中具有显著优势。

存储器容量:AiP8F3532 拥有 32KB 的 Flash ROM,为用户程序提供了充足的存储空间。此外,它还配备了 1KB 的 XRAM(外部扩展 RAM)和 256B 的 IRAM(内部 RAM),能够满足复杂程序的数据存储需求。

时钟系统:芯片内置 16MHz 的高速振荡器(HIRC)和 32kHz 的低速振荡器(LIRC),同时支持外部低速晶振(LXT)输入,最高可达 32.768kHz。这些时钟源为系统提供了灵活的时钟选择,以适应不同的工作模式和功耗要求。

低电压复位与检测:AiP8F3532 提供了 4 级低电压复位(LVR)选项,电压范围从 2.1V 至 3.8V,以及 8 级低电压检测(LVD)选项,电压范围从 2.0V 至 4.0V。这些功能能够有效保护系统在低电压条件下的稳定运行,防止因电压不足导致的系统故障。

工作温度范围:芯片的工作温度范围为 -40℃ 至 +105℃,使其能够在各种恶劣环境下稳定工作,适用于工业、汽车以及户外设备等多种应用场景。

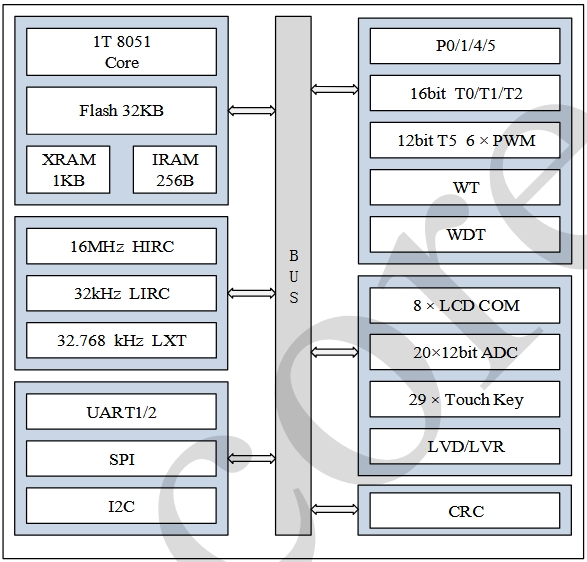

功能框图



从功能框图中可以看出,AiP8F3532 的核心是 1T 8051 内核,它通过内部总线与各个功能模块相连。Flash ROM、XRAM 和 IRAM 为内核提供了存储支持,而 Timer0/1/2/5、WT、WDT 等定时器模块则为系统提供了精确的时间控制。UART1/2、SPI、I2C 等通信接口使得芯片能够与其他设备进行高效的数据交换。LCD 驱动模块和 TOUCH 模块则分别用于显示和触摸控制功能,而 12bit-ADC 模块则能够将模拟信号转换为数字信号,为系统提供精确的测量数据。

引脚布局


4.1 引脚排列


AiP8F3532 提供了多种封装形式,包括 SOP32、SOP28、LQFP32 和 QFN32 等,以满足不同用户的需求。以下是其中几种封装形式的引脚排列图:

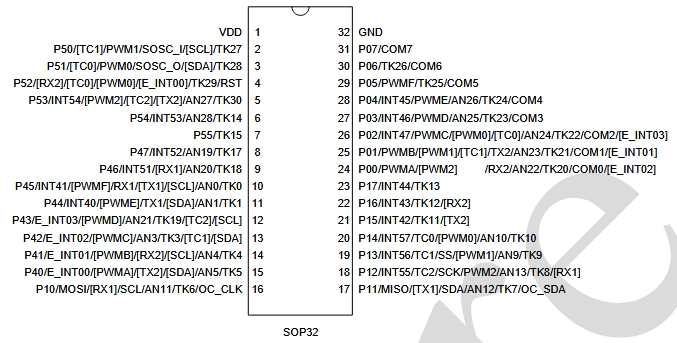

    SOP32 引脚排列图:

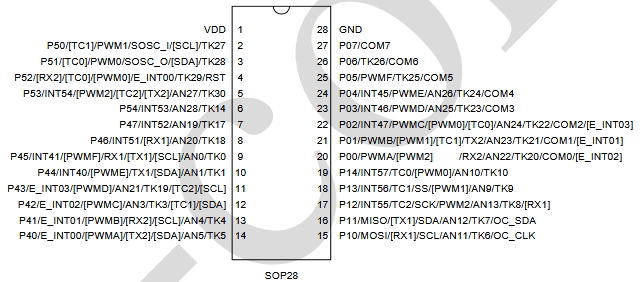

    SOP28 引脚排列图:

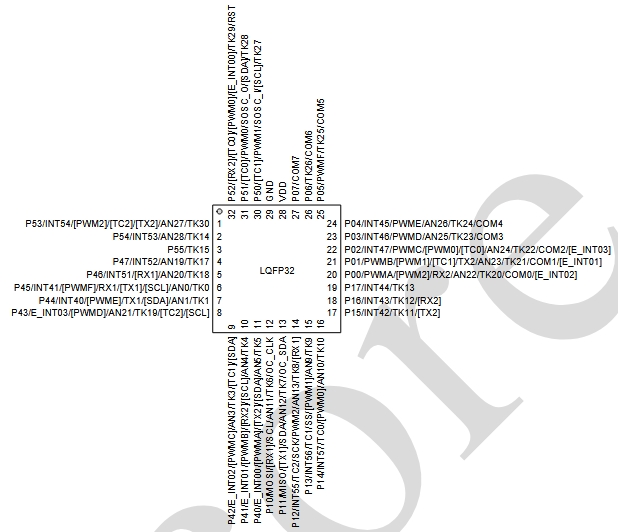

    LQFP32 引脚排列图:

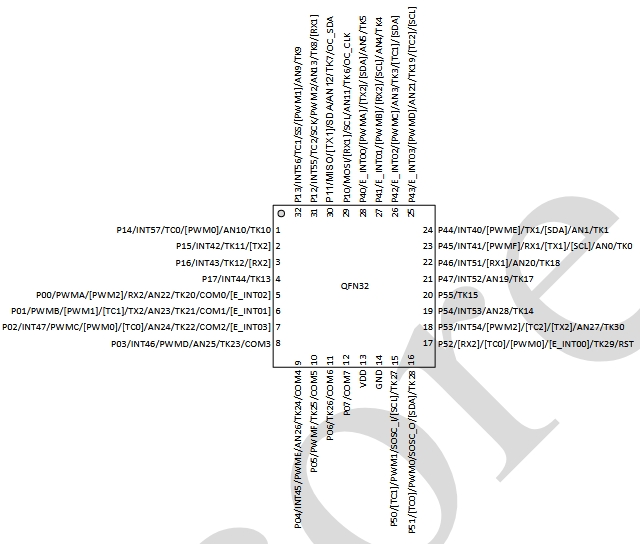

    QFN32 引脚排列图:



4.2 引脚说明


芯片的引脚功能丰富多样,涵盖了 I/O 口、通信接口、时钟信号、电源和地线等多种类型。以下是一些关键引脚的说明:

    I/O 口:P0、P1、P4 和 P5 组是多功能双向 I/O 口,可配置为普通 I/O 口、内部上拉或漏极开路,以满足不同的系统结构和设计要求。

    通信接口引脚:UART1/2 的 TX1/2 和 RX1/2 引脚用于串行通信;SPI 的 SCK、MISO、MOSI 和 SS 引脚用于与外部 SPI 设备通信;I2C 的 SCL 和 SDA 引脚用于与 I2C 设备通信。

    时钟信号引脚:XTAL1 和 XTAL2 用于连接外部晶振,为系统提供时钟信号;SOSC_I 和 SOSC_O 是副时钟振荡器引脚,用于连接外部低速晶振。

    电源和地线引脚:VDD 是电源脚,GND 是地线,为芯片提供稳定的电源。

应用场景


AiP8F3532 的零电容触摸功能使其在触摸控制领域具有显著优势。它无需外部触摸电容,最多支持 29 个按键通道,能够实现精确的触摸检测。这使得它在家电控制面板、工业设备操作界面、智能玩具等领域具有广泛的应用前景。例如,在家电控制面板中,AiP8F3532 可以实现对各种功能键的触摸控制,提供简洁、直观的操作体验。在工业设备操作界面中,它能够实现对设备参数的快速调整和控制,提高工作效率。

此外,AiP8F3532 的低功耗特性使其在便携式设备和电池供电设备中具有良好的应用效果。例如,在智能手环、智能手表等可穿戴设备中,它能够在保证设备功能的同时,延长电池续航时间,提高用户体验。

总结


中微爱芯AiP8F3532 芯片凭借其丰富的功能、灵活的配置以及卓越的性能,在触摸控制和低功耗应用领域展现出了强大的竞争力。通过深入了解其关键参数、功能框图和引脚布局,工程师和技术人员可以更好地将其应用于各种项目中,实现高效、可靠的设计目标。无论是家电控制、工业设备操作,还是便携式设备设计,AiP8F3532 都能够提供出色的解决方案,满足不同用户的需求。
