替代阻容方案最便宜的非隔离方案YD925(板子最小的非隔离方案)
类别:产品新闻 发布时间:2025-05-29 09:44:24 浏览人数:10088

在当今电子产品的激烈竞争中,成本控制与性能优化是企业赢得市场的关键。对于众多采用阻容降压方案的产品,如直发器、风扇、电热毯等,传统方案的诸多缺陷如成本高、体积大、可靠性差、输出纹波大等问题,已成为制约产品升级的瓶颈。而今,慧创芯耀推出的 YD925 高压线性稳压器,以其卓越的性能和极高的性价比,为市场带来了一股革新之风,成为替代阻容降压方案的最佳选择。

传统阻容降压方案缺陷


1.所需部件大多为插件,物料采购种类多,体积大,且插件加工成本高

2.C1需要专门的薄膜电容,且耐压需要两倍的AC输入电压,成本高。

3.C1在AC周期内充放电,时间久了加速衰减,使用寿命短,可靠性差。

4.对于电源高频杂波,C1限流失效导致后级烧毁,因此需要额外的功率绕线电阻限流。

5.负载变化时,输出的电流多余部分被稳压管吸收,需要功率稳压二极管。

6.输出纹波严重依赖输出滤波电容,对于半波整流,需要更大的电容实现合理的纹波。

综上,成本高、体积大、可靠性差、输出纹波大,待机功耗大。

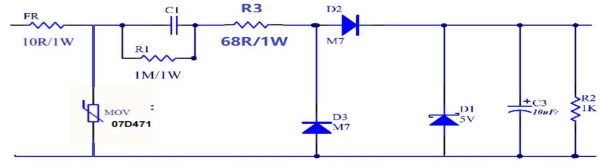

典型阻容降压方案原理图


原理图(如下所示,AC源通过C1电容的交流阻抗限流,经半波整流和稳压管稳压滤波后输出)

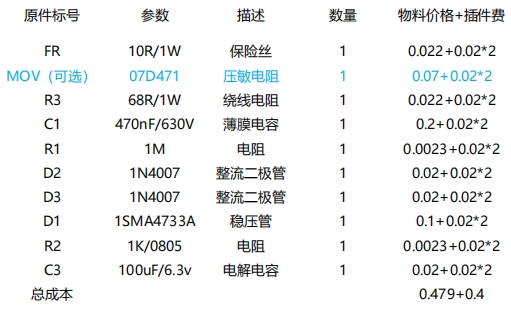

BOM方案及成本



YD925 线性稳压方案的突破

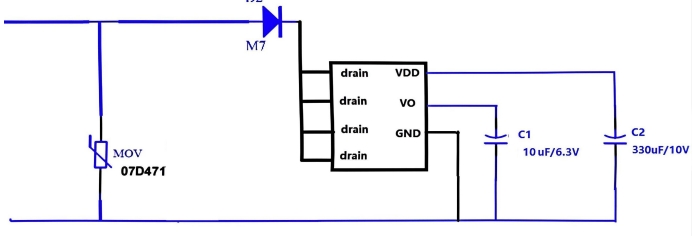

YD925原理图


在这样的背景下,YD925 线性稳压方案应运而生,以其独特的设计和优势,完美解决了传统阻容降压方案的诸多问题。原理图如下所示

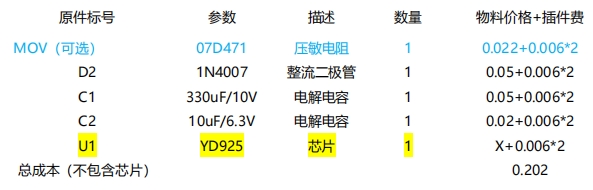

BOM表


从 BOM 方案及成本来看,YD925 方案的物料种类大幅减少,且大多为贴片元件,尺寸小,可实现全贴片加工,极大地降低了生产成本和体积。以一个典型的 5V 输出供电方案为例,YD925 的外围电路简洁明了,主要包括压敏电阻(可选)、整流二极管、电解电容等常见元件,总成本(不包含芯片)仅为 0.202 元,相比传统阻容降压方案的 0.479+0.4 元,成本优势不言而喻。



YD925特点:


1、外围简单,尺寸小,可以全贴片加工,生产成本低。
2、该方案能至少稳定提供5V/30mA供电能力。如果采用全桥方案带载能力可以进一步提高。
3、可靠性和性能明显优于阻容降压。

在性能方面,YD925 也展现出了卓越的性能。该方案能至少稳定提供 5V/30mA 供电能力,如果采用全桥方案,带载能力还可以进一步提高,完全能够满足众多电子产品对电源性能的要求。而且,YD925 的可靠性和性能明显优于阻容降压方案,能够有效避免因元件老化、高频杂波干扰等问题导致的电源故障,大大提高了产品的稳定性和使用寿命。

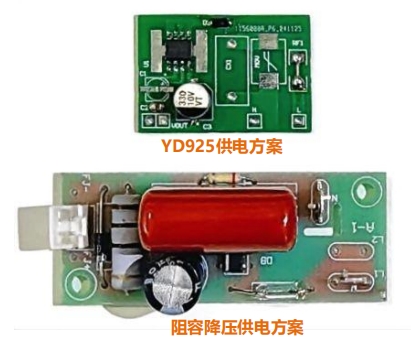

YD925 的布板与 EMI 测试优势

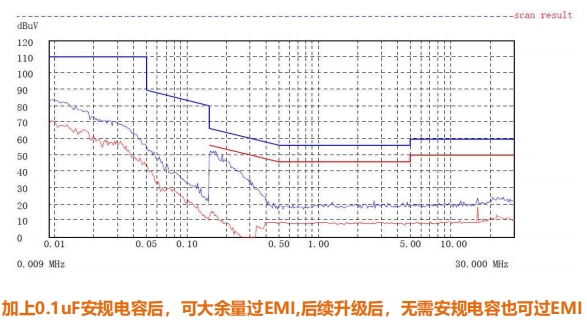

在实际应用中,布板的合理性和电磁兼容性(EMI)测试是电源设计中不可忽视的重要环节。YD925 的布板示例表明,其电路布局简洁明了,元件排布紧凑合理,不仅节省了 PCB 空间,还便于生产制造和后期维护。在 EMI 测试方面,YD925 的表现同样出色。经过测试,YD925 供电方案在加上 0.1uF 安规电容后,可大余量过 EMI。而且,后续升级后,无需安规电容也可过 EMI,这无疑为产品的设计和认证提供了极大的便利,进一步降低了产品的设计成本和复杂度。



结语


综上所述,YD925 高压线性稳压器以其低成本、高效率、小尺寸、高性能等优势,成为了替代阻容降压方案的最佳选择,开启了低成本、高效率电源设计的新纪元。对于众多追求性价比、性能与质量的电子产品制造商来说,YD925 无疑是一个极具吸引力的解决方案。它不仅能够有效降低产品的生产成本,提高产品的市场竞争力,还能为消费者带来更加稳定、可靠的使用体验。相信在不久的将来,YD925 将在更多电子产品中得到广泛应用,推动整个行业的发展与进步。
