在众多的电源解决方案中,寻找一种既经济又高效的方式一直是工程师们的目标。今天,我们将详细介绍一款特别适合输出5V的非隔离电源方案——YD925。这款产品以其高性价比、紧凑设计和强大的功能,成为了小家电辅助电源领域的理想选择。
YD925是一款高压线性稳压器,专为非隔离AC-DC应用设计。它具有以下显著特点:
高精度输出电压:YD925能够提供±3%的5V输出电压,确保电源的稳定性和可靠性。
宽输入电压范围:其输入电压范围宽达80~305VAC,能够适应不同地区的电网电压波动。
无电感设计:无需功率电感和输入高压电容,大大简化了电路设计,降低了成本。
完备的保护功能:集成了完整的输出短路、过载及欠压保护,内置过热保护,确保在各种异常情况下都能安全运行。
紧凑的封装:采用SOP-8封装,体积小巧,适合空间受限的应用场景。
YD925是一款紧凑型无电感设计的离线式线性稳压器,集成了650V功率MOSFET。其专利的交流电充电控制方式,带来了极佳的带载能力和启动速度。此外,YD925还具备完备的带自恢复的保护功能,包括VDD欠压保护、VDD过压保护、输出过载保护、输出欠压保护和内置过温保护等。
YD925的管脚布局如下:
引脚号 | 名称 | 类型 | 描述 |
---|---|---|---|
1 | NC | 空脚 | 空脚,无电气功能 |
2 | VSS | 电源 | 芯片地 |
3 | VOUT | 输出 | LDO输出管脚 |
4 | VDD | 电源 | 芯片供电管脚,接电容后为VOUT |
5,6,7,8 | Drain | 电源 | 内部功率MOSFET漏极,为VDD供电 |

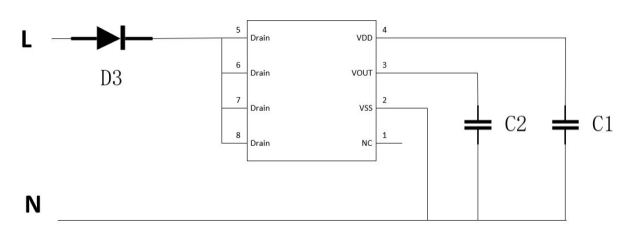

YD925特别适用于替代阻容降压的小家电辅助电源。例如,在一些小型厨房电器、个人护理电器等设备中,YD925可以提供稳定的5V电源,满足设备的辅助电源需求。其无电感设计和紧凑封装,使得它在这些应用场景中具有显著的优势。
YD925采用专利的电流控制方式对VDD电容充电,确保芯片在极短时间内完成启动。在AC充电窗口内,芯片控制内部功率MOSFET的开启和关断,实现对VDD的充电储能。
当负载加重导致输出电压降低时,系统会触发输出欠压保护。这种保护机制可以有效防止因负载过大而损坏芯片和设备。
当芯片温度超过160℃时,芯片会触发过温保护,关闭内部功率MOSFET和LDO输出。当芯片温度降至140℃以下时,芯片会进入自恢复重启过程。
在触发各种保护(如过载保护和过温保护)时,芯片会进入自恢复重启过程。计时640ms后,芯片内部信号清零并重新启动。如果保护状态依然存在,芯片会继续重复上述自恢复重启动作。
综上所述,YD925凭借其高精度输出、宽输入电压范围、无电感设计、完备的保护功能以及紧凑的封装,成为了5V非隔离电源方案中的佼佼者。无论是在成本控制还是性能表现上,YD925都展现出了极高的性价比,是小家电辅助电源领域的理想选择。
