在现代电子设备中，开关电源因其高效率、小体积和高可靠性而被广泛应用。其中，反激式开关电源作为一种常见的拓扑结构，广泛应用于电源适配器、充电器等领域。然而，传统的反激式开关电源通常使用整流二极管进行输出整流，这在一定程度上限制了系统的效率。为了克服这一问题，Pou ICS 推出了 PL3331 同步整流芯片，为反激式开关电源提供了一种高效、可靠的解决方案。

产品概述

PL3331 是一款专为反激式开关电源设计的同步整流芯片。它内部集成了一个 40V 耐压的功率开关，能够替代传统的整流二极管，从而显著提升系统的效率。通过检测内部功率管源漏两端的电压，PL3331 能够智能地判断何时闭合或断开功率管，确保高效的能量传输。此外，PL3331 还兼容断续导通模式（DCM）和准谐振（QR）工作模式，使其能够适应各种不同的应用场景。

典型应用

PL3331 的典型应用电路图展示了其在反激式开关电源中的简洁而高效的连接方式。在图中，输入电压（V+）通过变压器连接到 PL3331 的 SW 管脚，而输出电压则通过电容（Cout）进行滤波。为了确保系统的稳定运行，PL3331 的 VDD 管脚需要连接到一个稳定的电源，通常是从输出电压中获取。此外，为了降低成本，当 Cvdd 尽量靠近输出电容 Cout 时，可以省略 Cvdd。

应用说明

PL3331 的应用说明详细阐述了其在反激式开关电源中的工作原理和关键特性。

1. 消隐时间

PL3331 设计了功率管开启和关断的消隐功能，以减少干扰对系统的影响。当功率管开启后，会至少保持约 650ns 的开启时间（TON_MIN），而当功率管断开后，会至少保持约 1.9us 的关断时间（TOFF_MIN）。这种设计确保了功率管在开关过程中不会因短暂的干扰而误动作，从而提高了系统的稳定性。

2. 系统上电

在系统上电过程中，PL3331 内部集成的 VDD 检测电路会确保功率管在系统完全启动前一直处于断开状态。副边电流首先流过功率 MOS 的体二极管，直到 VDD 端电压超过芯片的启动阈值电压时，芯片才开始正常工作。这种设计有效避免了在系统启动过程中可能出现的不稳定状态。

3. VDD 欠压保护

PL3331 提供了 VDD 欠压保护功能，以确保芯片在低电压条件下不会误操作。当 VDD 电压低于欠压阈值（UVLO_OFF）时，芯片进入欠压保护模式，功率管不会开启。为了防止 VDD 上升过程中可能出现的电压抖动对芯片造成影响，PL3331 内部设置了阈值迟滞。其上升阈值和下降阈值的典型值分别为 3.1V 和 2.8V。

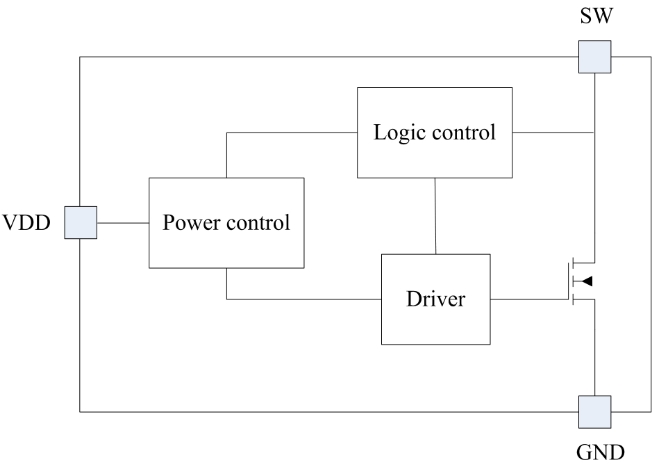

PL3331结构框图如下所示~

4. 功率管开启

在副边导通时，电流首先流过功率 MOS 的体二极管。当芯片检测到功率 MOS 漏极与源极压差小于开启阈值（VON_TH）时，芯片经过时间 TDON 开启功率 MOS。VON_TH 和 TDON 的典型值分别为 -200mV 和 80ns。这种设计确保了功率管在适当的时刻开启，从而提高了系统的效率。

5. 功率管关断

当流经功率 MOS 的电流逐渐下降，直到 MOS 漏极与源极的压差超过关断阈值（VOFF_TH）时，芯片经过时间 TDOFF 关闭功率 MOS。VOFF_TH 和 TDOFF 的典型值分别为 -12mV 和 50ns。这种设计确保了功率管在适当的时刻关闭，从而避免了不必要的能量损耗。

特性介绍

PL3331 拥有众多显著的特点，使其成为反激式开关电源的理想选择。

1. 高性能功率开关

PL3331 内置了一个 40V 耐压的功率开关管，其导通电阻（Ron）在 Vgs=10V、Id=1A 时仅为 19mΩ。这种低导通电阻的设计显著降低了功率损耗，从而提高了系统的整体效率。

2. 兼容多种工作模式

PL3331 能够兼容断续导通模式（DCM）和准谐振（QR）工作模式，使其能够适应各种不同的应用场景。这种灵活性使得 PL3331 能够在广泛的电源设计中使用，无论是传统的电源适配器还是现代的充电器。

3. 自检测开通关断

PL3331 通过检测内部功率管源漏两端的电压来判断何时开启或关闭功率管，无需外部控制信号。这种自检测功能简化了电路设计，减少了外部元件的数量，从而降低了成本并提高了系统的可靠性。

4. 简化外围器件

PL3331 的设计减少了对外部元件的依赖，简化了电路设计。这不仅降低了成本，还减少了 PCB 面积，使得 PL3331 成为紧凑型电源设计的理想选择。

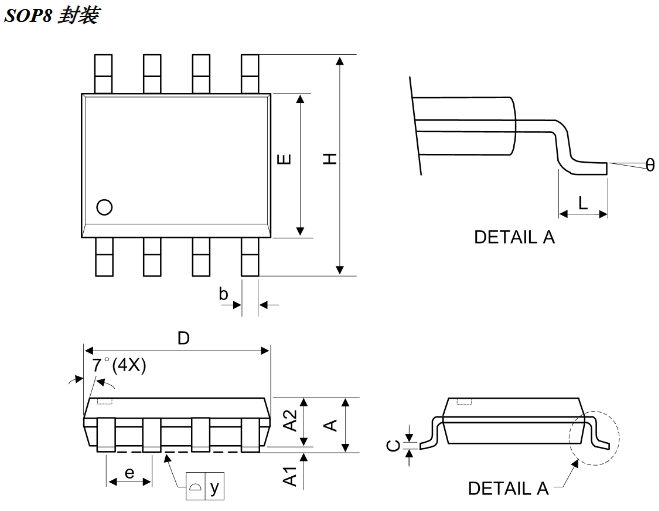

封装与尺寸

PL3331 提供 SOP8 封装形式，其尺寸紧凑，适合各种小型化电源设计。详细的封装尺寸参数如下：
