在当今电子设备日益复杂且对电源效率要求极高的背景下，开关电源同步整流芯片成为了提升电源性能的关键元件之一。LP3610S作为芯茂微精心研发的一款高性能开关电源同步整流芯片，凭借其卓越的性能和广泛的应用兼容性，正在成为众多电源设计工程师的首选。

芯片概述

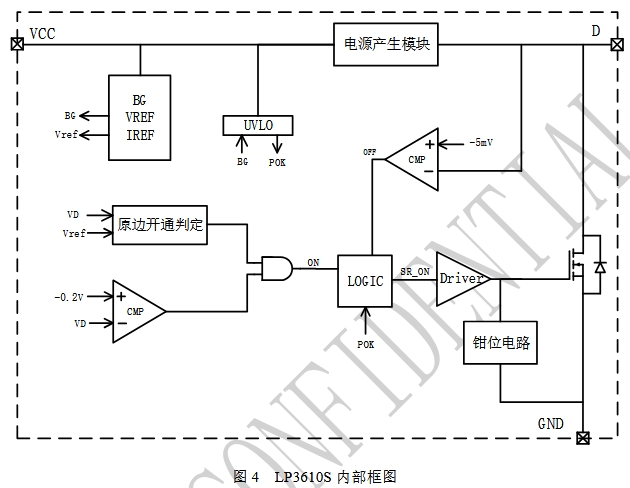

LP3610S 是一款专为开关电源设计的高性能同步整流芯片，它内置了耐压高达 45V 的功率管，能够兼容 DCM（不连续导通模式）和 CCM（连续导通模式）等多种工作模式。这款芯片采用了专利的整流管开通技术，有效避免了因激磁振荡引起的误开通现象，从而显著提高了电源系统的稳定性和可靠性。同时，LP3610S 还集成了 VCC 供电技术，确保芯片在各种工作状态下都能获得稳定的供电，进一步增强了系统的稳定性。LP3610S内部框架图如下所示~

芯片特点

开关电源同步整流应用
内置 45V 耐压功率管
兼容 DCM 和 CCM 多种工作模式
专利的整流管开通技术
集成 VCC 供电技术
芯片供电欠压保护
芯片过压钳位
外围元器件少

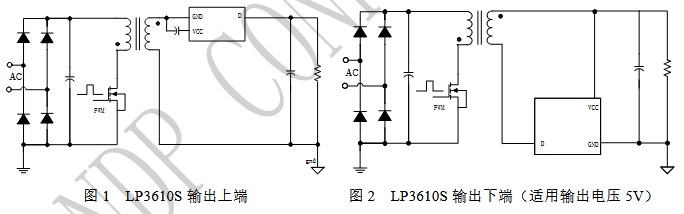

典型应用电路图

LP3610S 广泛应用于充电器和适配器的同步整流、反激式控制器以及其他开关电源控制系统中。其 SOP8L 的封装形式和较少的外围元器件需求，使得它在紧凑型设计中具有显著的优势。

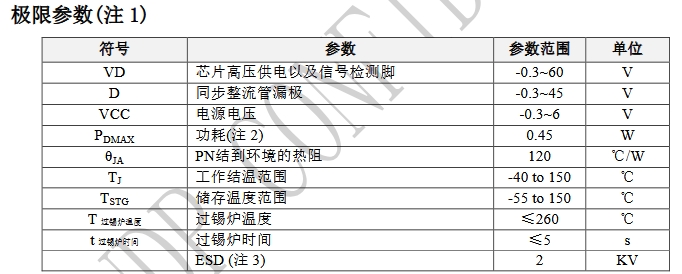

电气参数

LP3610S 的电气参数经过精心设计，以满足各种复杂的工作条件。例如，其 VCC 工作电压范围为 5.1V 至 5.6V，启动电压为 3.3V 至 3.7V，欠压保护阈值为 3.0V 至 3.5V。这些参数确保了芯片在不同的输入电压条件下都能稳定工作。此外，整流管的开通电压阈值为 -0.25V 至 -0.15V，关断阈值为 -8mV 至 -2mV，这些精确的阈值设置使得同步整流的控制更加精准。

工作原理

启动过程

当系统上电后，LP3610S 通过内置 MOS 的体二极管对输出电容充电，输出电压逐渐上升。随着输出电压的上升，芯片内部的供电电路开始工作，为 VCC 电容充电。当 VCC 的电压达到开启阈值时，芯片内部控制电路开始工作，MOS 管开始正常的导通和关断。此时，电流不再从体二极管流过，而是从 MOS 的沟道流过，从而实现高效的同步整流。

同步整流管导通

DCM 工作时，由于电感的激磁作用，当初级芯片关断时，会产生振荡。为了防止误检测振荡信号，导致同步整流管的异常开启， LP3610S 采用专利的整流管开通技术。

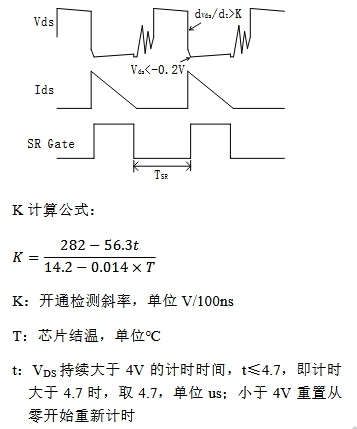

当初级芯片关断时，次级 LP3610S 的漏极 D 与GND 之间的电压迅速下降。 LP3610S 通过检测 D和 GND 之间的下降电压阈值和下降速率，能准确
的判断同步整流管的开启。

开通条件：

TSR>0.5uS & dVds/dt> K & Vds<-0.2V

同步整流管关断

为了避免同步整流管导通时，因激磁振荡幅度较大，导致误检测关断信号，使同步整流管异常的关断；LP3610S 通过整流管关断阈值，能准确地判断同步整流管的关断。

关断条件：同步整流一旦开通，在比较器屏蔽时间 Tb 内不进行关断动作。当 Ton>Tb&The Vds voltage >-5mV，关断同步。

PCB 设计指南

在设计 LP3610S 的 PCB 时，需要遵循一些关键的指南以确保最佳性能。首先，主功率回路的走线应尽可能短且粗，以减少电阻损耗。其次，当自供电时，VCC 的旁路电容需要紧靠芯片的 VCC 管脚和 GND 管脚，以减少电源噪声。此外，当 VCC 接输出电压正端供电时，VCC 和 GND 应尽量靠近输出电容的两端。最后，增加 D 引脚的铺铜面积可以提高芯片的散热性能。

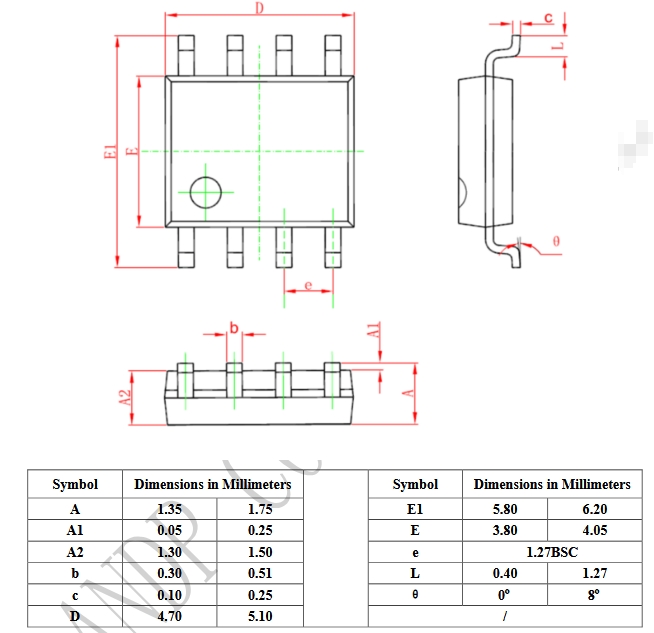

封装信息

LP3610S 采用 SOP8L 封装形式，这种封装不仅尺寸紧凑，而且具有良好的散热性能和电气特性。封装的详细尺寸信息如下

总结

LP3610S 以其高性能、高可靠性和广泛的兼容性，成为了开关电源同步整流芯片领域的一颗明珠。它不仅能够显著提高电源系统的效率，还能通过集成的多种保护功能确保系统的稳定运行。对于追求高效、稳定电源解决方案的设计工程师来说，LP3610S 绝对是一个值得信赖的选择。
