在小功率电源适配器领域，高效率、高集成度和高精度的PWM功率开关芯片是实现高性能电源设计的关键。PL3328CD和PL3328CE作为两款专为AC/DC反激式开关电源设计的芯片，凭借其原边调节、高精度恒流/恒压控制以及多种保护功能，成为小功率电源适配器的热门选择。尽管两者在功能和应用上具有高度相似性，但在封装形式、部分电气参数以及应用场景的侧重点上存在一些差异。本文将对PL3328CD和PL3328CE进行详细对比，帮助工程师更好地选择适合的芯片。
PL3328CD和PL3328CE均属于PL3328C系列，是一系列高效率、高集成度、原边调节的PWM功率开关，主要应用于AC/DC反激式开关电源。它们通过去除光耦以及次级控制电路，简化了充电器/适配器等传统恒流/恒压的设计，从而实现高精度的电压和电流调节。这种设计不仅提高了系统的可靠性，还降低了成本和PCB面积。

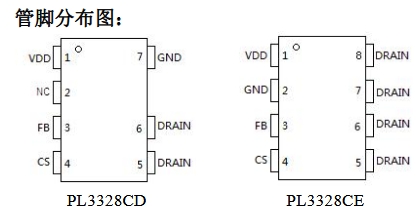

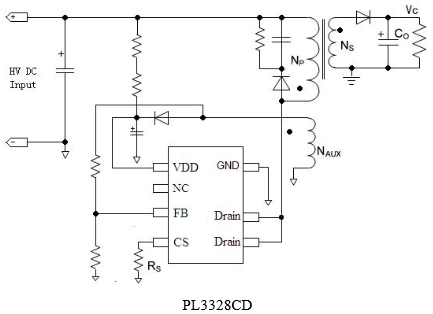

封装类型：DIP-7
特点：DIP-7封装是一种传统的插件式封装，适合于手工焊接和调试，广泛应用于对安装方式有特殊要求的场景。这种封装形式便于在生产过程中进行检查和维修，尤其适用于一些对自动化程度要求不高的小批量生产。
尺寸：DIP-7封装的尺寸相对较大，但其引脚间距较大，便于手工操作。

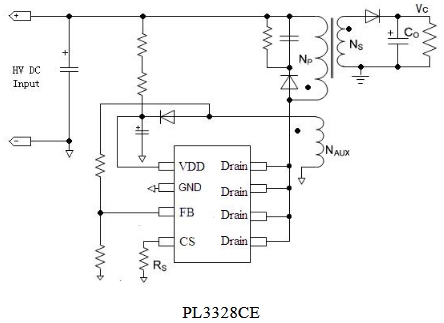

封装类型：SOP-8
特点：SOP-8封装是一种表面贴装封装，具有尺寸小、散热性能好、集成度高等优点。它适用于自动化生产，能够有效提高生产效率和可靠性，尤其适合于对空间要求较高的应用场景。
尺寸：SOP-8封装的尺寸较小，适合于高密度的PCB设计。
漏源击穿电压：650V
导通电阻：1.6Ω（在Id=2.5A, VGS=10V条件下）
漏源击穿电压：650V
导通电阻：1.8Ω（在Id=2A, VGS=10V条件下）
尽管两款芯片的漏源击穿电压相同，但PL3328CD的导通电阻略低于PL3328CE，这意味着在相同条件下，PL3328CD的功耗会略低一些，从而在高负载时提供更高的效率。

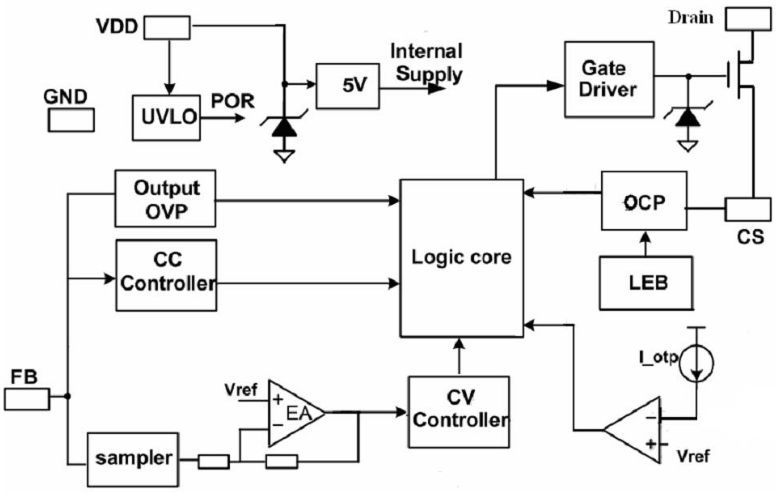

两款芯片在其他电气参数上基本一致，包括启动电流、工作电流、欠压保护阈值、过压保护阈值等。这表明它们在基本的电气性能上具有高度的兼容性，能够满足相同的应用需求。内部框架图如下所示
由于其DIP-7封装形式，PL3328CD更适合于一些对安装方式有特殊要求的应用场景，例如：
工业控制设备：在一些需要手工焊接和调试的工业控制设备中，DIP-7封装的PL3328CD能够提供更高的灵活性。
小批量生产：对于小批量生产的产品，DIP-7封装便于生产过程中的检查和维修，降低了生产成本。
SOP-8封装的PL3328CE则更适合于对空间要求较高的应用场景，例如：
小家电电源适配器：在一些对体积和重量有严格限制的小家电电源适配器中，PL3328CE的小尺寸能够有效节省PCB面积。
高密度PCB设计：对于需要高密度PCB设计的产品，PL3328CE的SOP-8封装能够更好地满足空间要求。
PL3328CD和PL3328CE作为两款专为小功率24W电源适配器设计的芯片，具有高度的相似性和兼容性。它们的主要差异在于封装形式和部分电气参数上。PL3328CD的DIP-7封装适合于手工焊接和调试，而PL3328CE的SOP-8封装则更适合于自动化生产和高密度PCB设计。在选择时，工程师应根据具体的应用需求和生产条件，综合考虑封装形式、电气参数以及成本等因素，以选择最适合的芯片。
