在当今电子设备日益普及的时代，电源适配器作为设备的“能量源泉”，其性能和稳定性至关重要。本文将详细介绍一款基于LP3718BS与LP25R060S芯片的12V1.5A电源适配器方案，重点阐述其电路设计、性能特点以及测试验证过程，旨在为电源设计工程师及相关技术人员提供一个高效、稳定且符合标准的参考方案。

方案概述

本电源适配器方案采用LP3718BS作为主控芯片，搭配LP25R060S同步整流芯片，旨在实现高效率、低纹波、高可靠性的12V1.5A电源输出。该方案适用于多种电子设备，如笔记本电脑、智能家电等，能够满足不同场景下的电源需求。

电路设计

（一）主控芯片LP3718BS

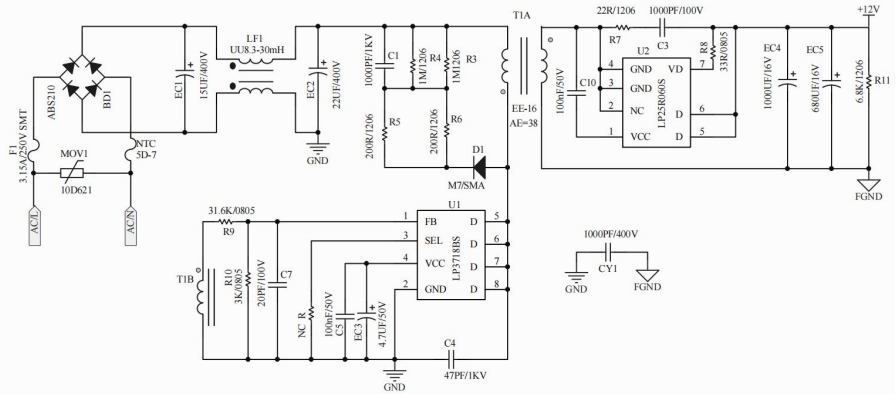

LP3718BS是一款高性能的PWM控制器，具备多种保护功能和调制方式。在本方案中，LP3718BS负责控制开关频率、占空比以及实现过流保护、短路保护等功能。通过精确的控制算法，LP3718BS能够确保电源在不同负载条件下的稳定输出。电路图如下所示~

（二）同步整流芯片LP25R060S

LP25R060S作为同步整流芯片，与LP3718BS协同工作，显著提高了电源的转换效率。同步整流技术通过降低二极管的导通压降，减少了能量损耗，从而提升了整体效率。在本方案中，LP25R060S能够在高频开关条件下保持高效运行，确保电源在高负载时仍能维持高效率输出。

（三）电路架构

本方案采用反激式拓扑结构，输入电压范围为100-240Vac，能够适应全球不同地区的电网电压。通过高频变压器将输入电压转换为所需的12V输出电压。电路中还加入了Y电容和共模电感，用于抑制电磁干扰（EMI），确保电源在运行过程中不会对周边设备产生电磁干扰，同时也能抵抗外界的电磁干扰，保证电源的稳定运行。

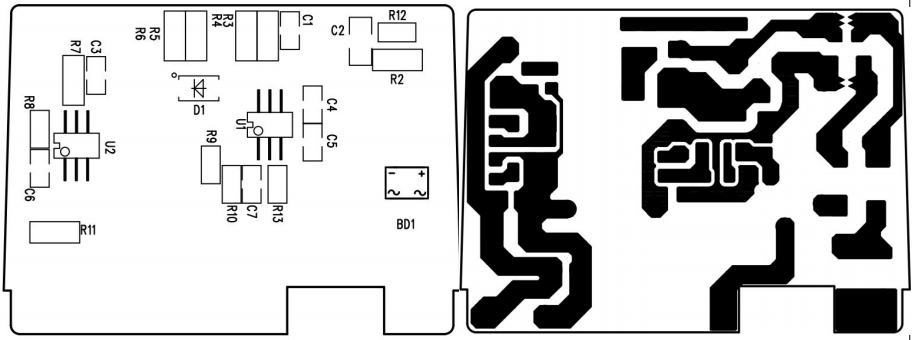

PCB图

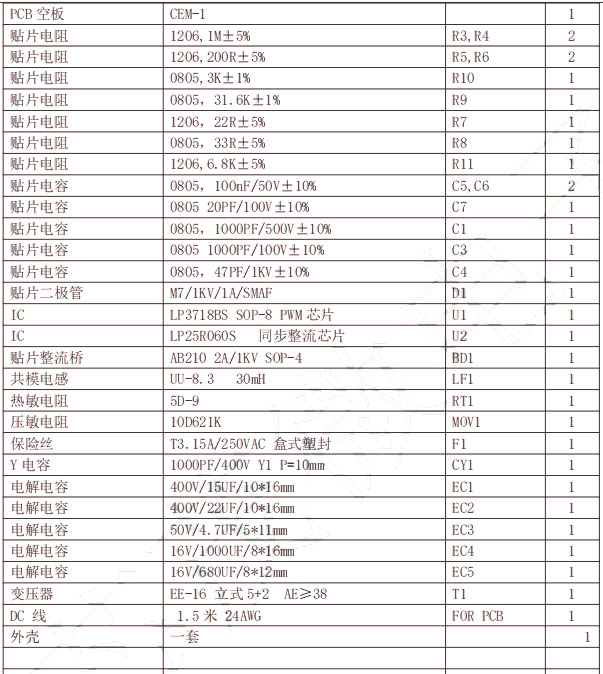

BOM清单

性能特点

（一）高效率

通过LP3718BS与LP25R060S的配合，本方案在满载条件下实现了超过86%的转换效率。这一高效率不仅减少了能量损耗，降低了发热量，还提高了电源的整体性能和可靠性。

（二）低纹波

在设计中，特别注重输出纹波的控制。通过优化电路布局和采用高性能的滤波元件，本方案在25℃环境下，输出纹波能够控制在150mV以内。即使在极端温度条件下（如-40℃和45℃），输出纹波依然能够保持在较低水平，确保电子设备的稳定运行。

（三）多重保护功能

本方案具备完善的保护功能，包括过流保护、短路保护、过压保护等。这些保护功能能够有效防止电源在异常情况下损坏，延长电源的使用寿命，同时保障连接设备的安全。

测试验证

（一）电气性能测试

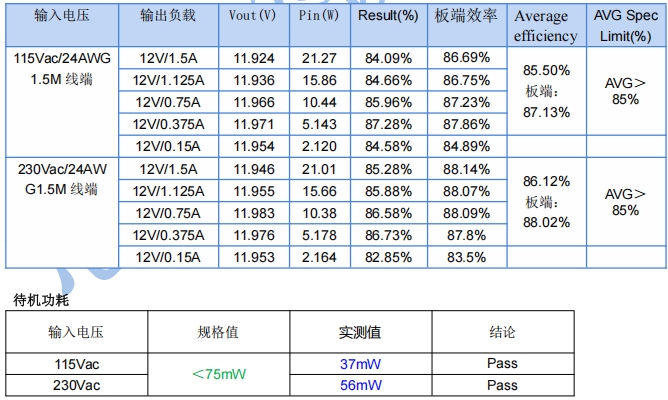

在不同输入电压（90Vac、230Vac、264Vac）和负载条件下，对电源的输出电压精度、效率、纹波等关键参数进行了测试。测试结果显示，电源在各种条件下均能满足设计要求，输出电压精度高，效率稳定，纹波控制良好。

（二）电磁兼容性测试

对电源进行了传导干扰发射（EMI_CE）和辐射干扰发射（EMI_RE）测试。测试结果表明，电源的电磁干扰水平远低于标准限值，能够满足严格的电磁兼容性要求。

（三）可靠性测试

进行了长期老化测试，模拟电源在实际使用中的长期运行情况。测试结果显示，电源在连续运行两个月后，各项性能指标依然稳定，未出现任何故障，证明了方案的高可靠性。

（四）能效待机功耗

如需完整的LP3718BS＋LP25R060S设计报告还请私信三佛官网右侧在线客服~，提供样品，技术支持。

总结

基于LP3718BS与LP25R060S的12V1.5A电源适配器方案，凭借其高效率、低纹波、多重保护功能以及优异的电磁兼容性，在众多电源方案中脱颖而出。通过严格的测试验证，该方案展现了卓越的性能和可靠性，能够为各类电子设备提供稳定、高效且安全的电源支持。
