FT8441SQ内置二极管5V250mA方案设计报告,电路原理图过EMI
类别:产品新闻 发布时间:2025-06-12 10:22:38 浏览人数:16222

在现代电子设备中,小家电辅助电源的需求日益增长,对电源的性能要求也越来越高。FT8441SQ凭借其卓越的性能,成为设计高精度、高效率、低成本恒压输出开关电源的理想选择。本文将深入解析基于FT8441SQ的5V250mA开关电源方案,涵盖其设计特点、电源规格、电路原理图、PCB布局以及物料清单(BOM)等关键内容。


设计特点


FT8441SQ是一款高性能、高精度、低成本的非隔离PWM功率开关,专为满足小家电辅助电源等应用场景而设计。其主要特点如下:



全电压输入范围


该方案支持90Vac~264Vac的全电压输入范围,适用于50/60Hz的交流电源,能够确保电源在全球不同电网环境下都能稳定工作,无需额外的电压适配器,大大提升了电源的通用性和便利性。


高效率与低纹波


在115Vac和230Vac满载条件下,电源的效率可达64%,这一效率水平在同类产品中表现优异,能够有效降低能耗,提升电源的整体性能。同时,纹波电压控制在80mV以内,确保输出电压的稳定性,为负载设备提供高质量的电源支持。


简化的外围设计


FT8441SQ内置续流和反馈二极管,极大地简化了外围电路设计。这种设计不仅减少了元件数量,降低了成本,还提高了电路的可靠性和稳定性,使得PCB布局更加简洁,调试过程也更为方便。


BUCK-BOOST结构与成本优势


采用BUCK-BOOST结构,并使用工字电感,进一步减少了外围元件数量。这种结构设计不仅优化了电源的性能,还有效降低了成本,使其在市场上更具竞争力。


高压启动与动态响应


内置高压启动功能,起机时间短,典型值仅为50ms,能够快速响应负载变化,确保电源的稳定输出。此外,FT8441SQ还具备优越的动态响应能力,能够有效应对负载突变等情况,保障电源系统的稳定运行。


高可靠性与保护功能


FT8441SQ内置650V高压MOS,使得IC在工作过程中温度较低,进一步提升了电源的可靠性。同时,该方案还具备欠压、过压、过温、过流以及输出短路保护等多种保护功能,全方位保障电源的安全运行,延长电源的使用寿命。


电源规格


以下是该5V250mA开关电源方案的主要电源规格:


输入电压与频率


  • 输入电压范围:90Vac~264Vac
  • 输入频率:50/60Hz


输出参数


  • 输出电压:5V
  • 输出电流:250mA
  • 连续输出功率:1.25W


效率


  • 满载效率:64%(在115Vac和230Vac满载条件下测得)


EMI标准


  • 传导EMI:满足EN55022B标准


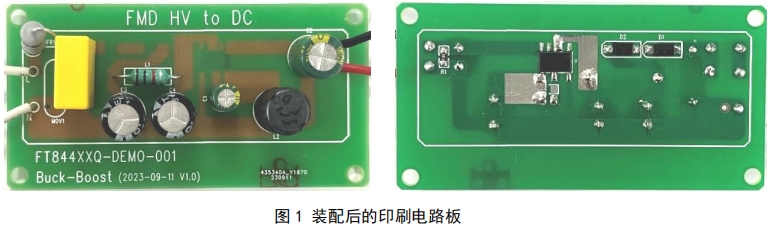

PCB尺寸


  • 尺寸:75mm×35.5mm
  • 板层:单面板

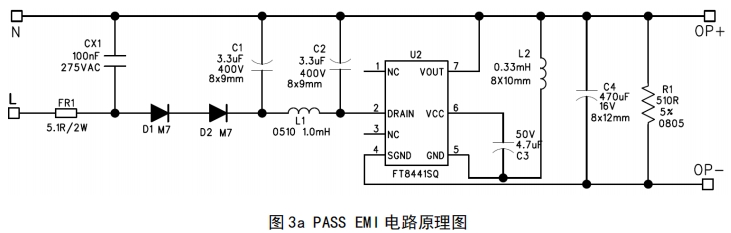

电路原理图


FT8441SQ的电路原理图设计简洁而高效,充分体现了其内置二极管的优势以及BUCK-BOOST结构的特点。以下是电路原理图的简要介绍:



输入整流与滤波


交流输入电压首先经过整流桥进行整流,转换为直流电压,然后通过输入滤波电容进行滤波,以减少输入电压的纹波和噪声,为后续的PWM控制电路提供稳定的直流输入。


PWM控制与功率开关


FT8441SQ内部的电流模PWM控制器根据反馈信号调节PWM信号的占空比,从而控制功率开关管的导通和截止时间。功率开关管采用内置的650V高压MOS,能够承受较高的输入电压,同时确保开关过程的高效性和可靠性。


输出滤波与稳压


经过功率开关管的开关作用,输出电压通过输出滤波电感和电容进行滤波和稳压,最终输出稳定的5V电压。输出滤波电感采用工字电感,其感量为0.33mH,能够有效抑制输出电流的纹波,确保输出电压的稳定性。


保护电路


电路中还设计了多种保护功能,如欠压保护、过压保护、过温保护、过流保护以及输出短路保护等。这些保护功能通过相应的检测电路和保护芯片实现,能够在电源出现异常情况时及时切断电源,保护负载设备和电源自身免受损坏。

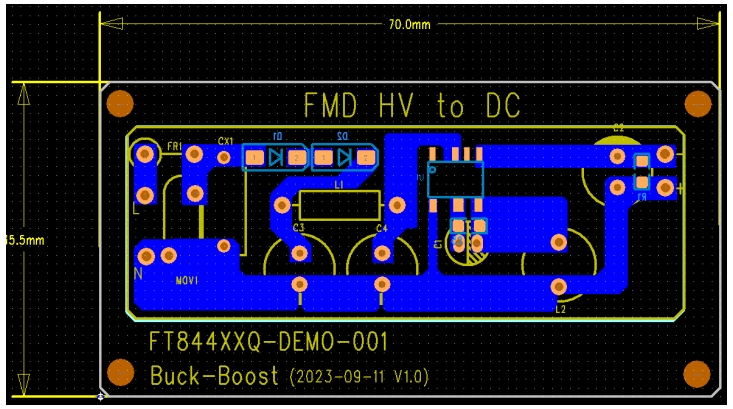

PCB布局


PCB布局对于电源的性能和可靠性至关重要。以下是该方案的PCB布局要点:



厚度与板层


  • PCB厚度:1mm
  • 板层:单面板双面元件,顶面为插件,底面为贴片元件


元件布局


  • 输入元件(如整流桥、输入滤波电容等)应尽量靠近输入端,以减少输入线路的阻抗和干扰。
  • 功率开关管和相关元件应放置在PCB的中心位置,以确保良好的散热性能。
  • 输出元件(如输出滤波电感、电容等)应尽量靠近输出端,以减少输出线路的阻抗和纹波。
  • 保护电路元件应合理布局,确保信号传输的稳定性和可靠性。


走线设计


  • 电源线和地线应尽量加粗,以降低线路阻抗,减少电压降和功率损耗。
  • 信号线应尽量短且避免与其他线路交叉,以减少信号干扰。
  • 敏感元件(如反馈电路元件)应远离大电流和高频干扰源,以确保信号的稳定性。

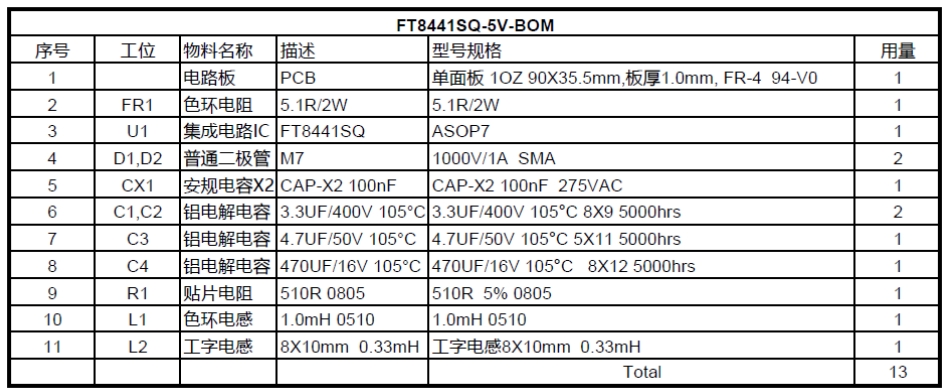

物料清单(BOM)


以下是该5V250mA开关电源方案的主要物料清单:



总结


FT8441SQ的5V250mA开关电源方案以其高精度、高效率、低成本的特点,为小家电辅助电源等应用场景提供了一种理想的电源解决方案。通过全电压输入范围、简化外围设计、BUCK-BOOST结构、高压启动与动态响应以及多种保护功能等优势,该方案能够满足不同用户的需求,确保电源的稳定、可靠运行。同时,详细的电路原理图、PCB布局以及物料清单为设计人员提供了清晰的参考,有助于快速实现产品的开发和生产。
