在现代电子设备中，电源管理芯片扮演着至关重要的角色，尤其是在小家电辅助电源、智能家居等领域。FT8440B作为一款高性能、高精度、低成本的离线式功率开关芯片，凭借其卓越的设计和丰富的功能，成为了众多电源解决方案中的首选。本文将详细介绍FT8440B芯片的特点、应用、电气参数以及设计注意事项，帮助读者全面了解这款芯片的性能与优势。

FT8440B芯片概述

FT8440B是一款专为离线式电源应用设计的高精度PWM功率开关芯片，属于FT8440x系列。它集成了高压启动电路、高压功率开关管以及电流模PWM控制器，能够实现高精度的恒压输出。该芯片支持多种拓扑结构，包括Buck、Buck-Boost以及Flyback等，适用于广泛的电源应用场景。

1. 高精度输出

FT8440B通过反馈脚（FB）设定输出电压，支持固定输出（如12V或18V）以及5~18V的连续可调输出。其内置的高精度误差放大器和参考电压能够确保在全电压输入范围内实现稳定的高精度输出。

2. 高效率与低功耗

该芯片采用高效的PWM控制技术，结合内置的高压功率开关管，能够在全负载条件下实现高效率的电源转换。同时，FT8440B在待机模式下的功耗极低，典型值仅为60mW（固定输出模式）或150mW（可调输出模式），显著降低了能耗。

3. 快速启动与动态响应

FT8440B具备快速启动能力，典型启动时间仅为50ms。其内置的电流模PWM控制器能够快速响应负载变化，确保电源输出的稳定性，特别适用于需要快速响应的应用场景。

4. 丰富的保护功能

FT8440B集成了多种保护功能，包括欠压保护（UVLO）、过压保护（OVP）、过温保护（OTP）、逐周期过流保护（OCP）以及输出短路保护（SCP）。这些保护功能能够有效保障芯片和负载设备的安全运行，提升系统的可靠性。

5. 内部框架图

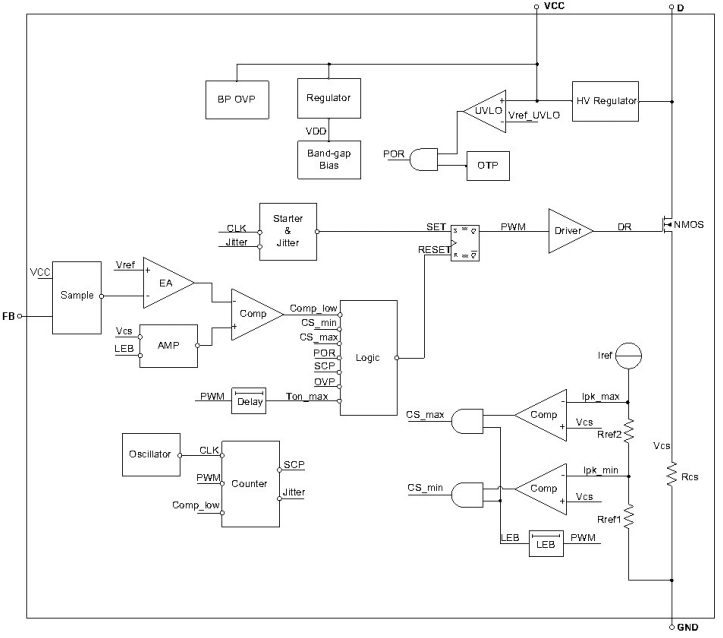

内部框架图如下所示~

FT8440B管脚定义

FT8440B提供SOP8封装形式，适用于表面贴装工艺。管脚定义如下图所示~

FT8440B典型应用

FT8440B适用于多种电源架构，以下是两种常见的应用电路：

1. Buck结构

在Buck结构中，FT8440B通过控制功率开关管的导通和截止时间，将输入电压转换为稳定的输出电压。当FB脚悬空时，输出电压为12V；当FB脚短路至GND时，输出电压为18V；通过在FB脚连接分压电阻，可以实现5~18V的连续可调输出。

2. Buck-Boost结构

Buck-Boost结构适用于输入电压范围较宽的场景。FT8440B在这种结构中同样表现出色，能够实现稳定的输出电压调节。通过合理选择电感和电容参数，可以进一步优化电源的性能。

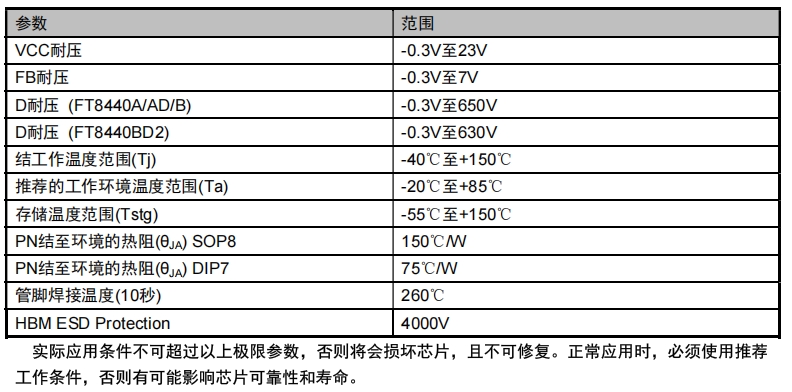

电气参数与性能指标

以下是FT8440B的主要电气参数和性能指标：

电气参数

    工作电流：不开关时410μA，开关时470μA。
    VCC充电电流：VCC=0V时为1.5mA，VCC=9V时为0.6mA。
    VCC欠压保护：上升阈值9.8V，下降阈值7.5V。
    VCC过压保护：22V。
    参考电压：Vfb_ref=1.68V（FB接电阻时）。
    最大导通时间：9μS。
    前沿消隐时间：500nS。
    工作频率：40kHz。
    最小峰值电流：230mA。
    最大峰值电流：FT8440B为780mA。
    过温保护：温度上升150℃时关断，温度下降120℃时恢复。
    内置MOS击穿电压：650V。
    导通电阻：9.5Ω。
    驱动上升时间：80nS。
    驱动下降时间：40nS。
    起机时间：50ms。

保护功能

    欠压保护（UVLO）：确保芯片在低电压条件下不工作，避免因电压不足导致的不稳定。
    过压保护（OVP）：当VCC电压超过22V时，芯片自动关闭，保护内部电路。
    过温保护（OTP）：温度超过150℃时关闭功率开关，防止芯片过热损坏。
    逐周期过流保护（OCP）：实时监测功率开关管的电流，超过阈值时立即关断。
    输出短路保护（SCP）：在输出短路时进入自动重启模式，保护负载设备。

设计注意事项

1. 输出电压设定

FT8440B的输出电压通过FB脚设定。当FB脚悬空时，输出电压为12V；当FB脚短路至GND时，输出电压为18V。若需要实现5~18V的连续可调输出，可在FB脚连接分压电阻，公式如下：

为确保输出电压的稳定性，建议在反馈二极管的负极到IC GND之间并联一个滤波电容（Cfb），电容值推荐为0.47~2.2μF。

2. 芯片电源与待机功耗

FT8440B内部集成了高压启动电路，能够直接从高压漏极对VCC端充电，从而省去传统起机电阻。在固定输出模式下，待机功耗仅为60mW；在可调输出模式下，待机功耗为150mW。

3. 电感与输入电容选择

    电感选择：电感的感量和尺寸直接影响工作模式和过载保护点。建议选择合适的感量和尺寸，避免电感饱和。电感的饱和电流需大于芯片工作时的最大峰值电流，并留有一定余量。

    输入电容选择：输入电容的容值会影响输出电流的带载能力。建议按2uF/每瓦计算输入电容容值。例如，对于12V、0.3A的电源，输入电容应为3.6W×2uF/W=7.2uF。

4. PCB布局

良好的PCB布局对于提高电源性能和可靠性至关重要。建议：

    功率环路：尽量缩短功率环路的连线和环路面积，走线尽量粗。
    反馈环路：将反馈环路放在主功率回路的外面，尽量缩短反馈环路的走线，避免与功率器件底部共线。
    EMI优化：将L/N及EMI π型滤波器件远离功率电感，提高EMI效果。
    散热设计：适当增加IC Drain脚的铜箔面积，有助于IC散热。

总结

FT8440B是一款高性能、高精度、低成本的离线式功率开关芯片，适用于多种电源架构和应用场景。其高精度的输出电压调节、快速启动能力、低待机功耗以及丰富的保护功能，使其在市场上具有显著的竞争优势。通过合理选择外围元件和优化PCB布局，用户可以充分发挥FT8440B的性能优势，实现高效、稳定的电源解决方案。
