FT8443AD作为一款专为电磁炉设计的高精度电源方案芯片，凭借其卓越的性能和优化的设计，成为了电磁炉电源的理想选择。本文将深入分析基于FT8443AD的18V300mA电磁炉电源方案，涵盖其设计特点、电源规格、电路原理图、PCB布局以及物料清单（BOM）等关键内容。
FT8443AD是一款高性能、高精度、低成本的非隔离PWM功率开关，专为电磁炉等小家电辅助电源设计。其主要特点如下：
该方案支持90Vac~264Vac的全电压输入范围，适用于50/60Hz的交流电源，能够确保电源在全球不同电网环境下都能稳定工作，无需额外的电压适配器，大大提升了电源的通用性和便利性。
在115Vac和230Vac满载条件下，电源的效率可达78.56%，这一效率水平在同类产品中表现优异，能够有效降低能耗，提升电源的整体性能。同时，纹波电压控制在100mV以内，确保输出电压的稳定性，为电磁炉的控制电路提供高质量的电源支持。
FT8443AD采用BUCK结构，并使用工字电感，极大地简化了外围电路设计。这种设计不仅减少了元件数量，降低了成本，还提高了电路的可靠性和稳定性，使得PCB布局更加简洁，调试过程也更为方便。
内置高压启动功能，起机时间短，典型值仅为50ms，能够快速响应负载变化，确保电源的稳定输出。此外，FT8443AD还具备优越的动态响应能力，能够有效应对负载突变等情况，保障电源系统的稳定运行。
FT8443AD内置650V高压MOS，使得IC在工作过程中温度较低，进一步提升了电源的可靠性。同时，该方案还具备过压、欠压、过温、过流以及输出短路保护等多种保护功能，全方位保障电源的安全运行，延长电源的使用寿命。
以下是该18V300mA电磁炉电源方案的主要电源规格：
输入电压范围：90Vac~264Vac
输入频率：50/60Hz
输出电压：18V
输出电流：300mA
连续输出功率：5.4W
满载效率：78.56%（在115Vac和230Vac满载条件下测得）
传导EMI：满足EN55022B标准
辐射EMI：满足EN55013标准
尺寸：70mm×36mm
板层：单面板

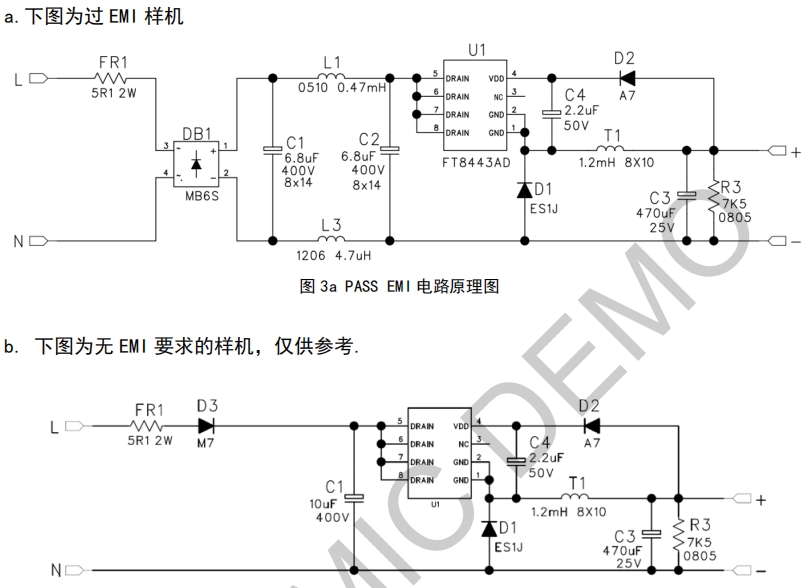

FT8443AD的电路原理图设计简洁而高效，充分体现了其BUCK结构的特点。以下是电路原理图的简要介绍：
交流输入电压首先经过整流桥进行整流，转换为直流电压，然后通过输入滤波电容进行滤波，以减少输入电压的纹波和噪声，为后续的PWM控制电路提供稳定的直流输入。
FT8443AD内部的电流模PWM控制器根据反馈信号调节PWM信号的占空比，从而控制功率开关管的导通和截止时间。功率开关管采用内置的650V高压MOS，能够承受较高的输入电压，同时确保开关过程的高效性和可靠性。
经过功率开关管的开关作用，输出电压通过输出滤波电感和电容进行滤波和稳压，最终输出稳定的18V电压。输出滤波电感采用工字电感，其感量为1.2mH，能够有效抑制输出电流的纹波，确保输出电压的稳定性。
电路中还设计了多种保护功能，如欠压保护、过压保护、过温保护、过流保护以及输出短路保护等。这些保护功能通过相应的检测电路和保护芯片实现，能够在电源出现异常情况时及时切断电源，保护负载设备和电源自身免受损坏。

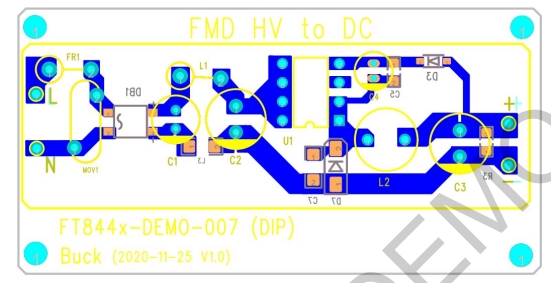

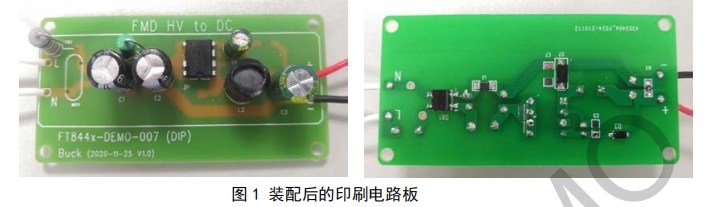

PCB布局对于电源的性能和可靠性至关重要。以下是该方案的PCB布局要点：
PCB厚度：1mm
板层：单面板双面元件，顶面为插件元件，底面为贴片元件
输入元件（如整流桥、输入滤波电容等）应尽量靠近输入端，以减少输入线路的阻抗和干扰。
功率开关管和相关元件应放置在PCB的中心位置，以确保良好的散热性能。
输出元件（如输出滤波电感、电容等）应尽量靠近输出端，以减少输出线路的阻抗和纹波。
保护电路元件应合理布局，确保信号传输的稳定性和可靠性。
电源线和地线应尽量加粗，以降低线路阻抗，减少电压降和功率损耗。
信号线应尽量短且避免与其他线路交叉，以减少信号干扰。
敏感元件（如反馈电路元件）应远离大电流和高频干扰源，以确保信号的稳定性。

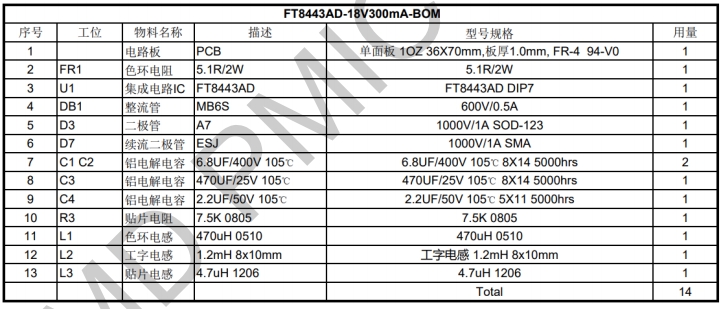

以下是该18V300mA电磁炉电源方案的主要物料清单：
FT8443AD的18V300mA电磁炉电源方案以其高精度、高效率、低成本的特点，为电磁炉等小家电辅助电源提供了一种理想的电源解决方案。通过全电压输入范围、简化外围设计、BUCK结构、高压启动与动态响应以及多种保护功能等优势，该方案能够满足不同用户的需求，确保电源的稳定、可靠运行。同时，详细的电路原理图、PCB布局以及物料清单为设计人员提供了清晰的参考，有助于快速实现产品的开发和生产。
