在现代电子设备中,高效、稳定的电源设计是确保设备性能和可靠性的关键。FT8443BD2 是一款专为小家电和便携式设备设计的高性能反激式开关电源芯片。本文将详细介绍基于 FT8443BD2 的 18V500mA 恒压输出电源设计,涵盖其特点、电源规格、电路图、PCB 布局、变压器设计等关键要素。
FT8443BD2 是一款专为高效率、高精度、低成本的反激式开关电源设计的芯片。它集成了多种先进的功能和特性,使其在广泛的输入电压范围内都能保持出色的性能。
FT8443BD2 支持 90Vac~264Vac 的宽输入电压范围,适用于全球不同地区的电网电压,确保电源在不同输入条件下的稳定运行。
该芯片在满载条件下效率高达 80%以上,同时具备极低的待机功耗,典型值仅为 50mW。这不仅符合现代节能标准,还能有效降低设备的能耗。
FT8443BD2 采用先进的 PWM 控制技术,能够实现高精度的恒压输出,输出电压精度可达 ±3%。这对于需要稳定电源的设备来说至关重要。
芯片内置多种保护功能,包括欠压锁定、过压保护、过温保护、过流保护和输出短路保护等,确保电源在异常情况下能够安全运行,延长设备的使用寿命。
FT8443BD2 采用紧凑的 DIP7 封装,内置 630V 高压 MOS 管,外围元件数量少,大大降低了设计成本和 PCB 面积。
以下是基于 FT8443BD2 的 18V500mA 恒压输出电源的主要规格:
输入电压范围:90Vac~264Vac
输入频率:50/60Hz
输入电流:最大 0.5A(满载时)
输出电压:18V ±3%
输出电流:500mA
连续输出功率:9W
满载效率:≥80%(在 115Vac 和 230Vac 满载条件下测得)
传导 EMI:满足 EN55022B 标准
辐射 EMI:满足 EN55013 标准
输出纹波:≤100mV(峰-峰值)
PCB 尺寸:70mm × 36mm(单面板)
基于 FT8443BD2 的 18V500mA 恒压输出电源采用反激式拓扑结构。该设计通过高频开关和变压器实现高效的能量转换,并通过反馈控制电路确保输出电压的稳定性。
主电路包括输入整流滤波、反激变换器、输出整流滤波等部分。输入整流滤波电路将交流输入转换为直流,并通过大容量电解电容滤波,为反激变换器提供稳定的输入电压。反激变换器由 FT8443BD2 控制,通过高频开关将能量传递到变压器的次级侧。输出整流滤波电路将次级侧的高频脉冲转换为稳定的直流输出,并通过电容滤波降低纹波。
反馈控制电路是确保输出电压稳定的关键。通过采样输出电压,并将其与内部参考电压进行比较,反馈控制器调整 PWM 信号的占空比,从而实现对输出电压的精确控制。
单面板设计:采用单面板设计,降低成本和复杂度。
元件布局:将高频元件(如变压器、开关管)尽量靠近芯片,减少寄生参数的影响。
电源走线:确保电源走线足够宽,以降低线路损耗。
散热设计:在芯片和高频元件周围预留足够的空间,以利于散热。

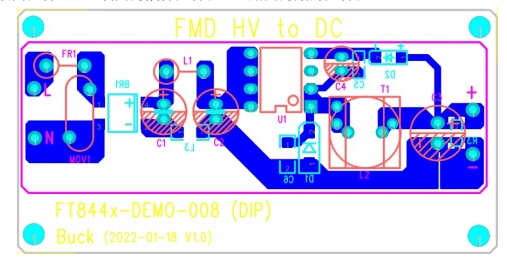

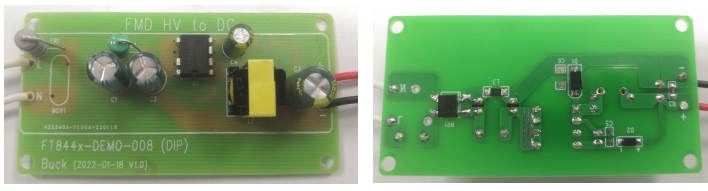

以下是基于 FT8443BD2 的 18V500mA 恒压输出电源的 PCB 布局示意图。元件分布合理,走线清晰,便于生产和调试。
注:以上图片为示意图,实际布局请参考设计文件。
变压器是反激式电源的核心部件之一,其设计直接影响电源的效率和性能。
初级绕组电压:根据输入电压范围设计,确保在全电压范围内都能正常工作。
次级绕组电压:根据输出电压和电流要求设计,确保输出稳定。
磁芯材料:采用高磁导率的磁芯材料,提高变压器的转换效率。
绕组分布:初级绕组和次级绕组之间采用良好的绝缘材料,防止高压击穿。
绕组匝数:根据设计参数精确计算初级和次级绕组的匝数,确保变压器的性能。
在不同输入电压和负载条件下,测量电源的输入功率和输出功率,计算效率。测试结果显示,该电源在满载条件下的效率均高于 80%。
使用示波器测量输出电压的纹波,测试结果显示纹波电压小于 100mV(峰-峰值),满足设计要求。
在不同负载条件下,测量输出电压的变化范围。测试结果显示,输出电压精度在 ±3% 以内,表现出良好的稳定性。
对电源进行欠压、过压、过温、过流和短路测试,验证保护功能的有效性。测试结果表明,所有保护功能均能正常工作,确保电源在异常情况下安全运行。
在 115Vac 和 230Vac 条件下,对电源的传导 EMI 进行测试。测试结果显示,电源的传导 EMI 满足 EN55022B 标准。
对电源的辐射 EMI 进行测试,测试结果显示,辐射 EMI 满足 EN55013 标准。
基于 FT8443BD2 的 18V500mA 恒压输出电源设计具有高效率、高精度、低成本和良好的 EMI 性能。通过合理的电路设计、PCB 布局和变压器设计,该电源能够在全电压输入范围内稳定运行,并满足现代电子设备对电源的严格要求。未来,随着技术的不断进步,FT8443BD2 有望在更多应用场景中发挥更大的作用。
