FT8441TP 是一款专为小家电辅助电源设计的高性能非隔离式开关电源芯片，能够提供高精度、高效率的恒压输出。本文将详细介绍基于 FT8441TP 的 5V300mA 电源芯片 DEMO 板的参考设计，涵盖其特点、电源规格、电路原理图、PCB 布局以及物料清单等关键信息。
FT8441TP 是一款高性能、高精度、低成本的非隔离式开关电源芯片，具有以下显著特点：
宽输入电压范围：支持 90Vac~264Vac，50/60Hz，适用于全球不同地区的电网电压。
高精度恒压输出：输出电压为 5V，精度高达 ±3%，能够为各种电子设备提供稳定的电源。
快速启动与低静态功耗：启动时间仅为 50ms（典型值），静态功耗低至 60mW（典型值），有助于提高系统能效。
集成度高：内置 650V 高压启动电路、600V 超快恢复续流二极管和 800V 反馈二极管，减少了外围元件数量，降低了成本和 PCB 面积。
优化的 EMI 性能：内置抖频技术和软驱动设计，有效降低电磁干扰，提高电磁兼容性。
完善的保护功能：具备欠压保护（UVLO）、过压保护（OVP）、过温保护（OTP）、逐周期过流保护（OCP）和输出短路保护（SCP）等功能。
封装形式：采用 SOP7 封装，适合紧凑型设计。
基于 FT8441TP 的 DEMO 板电源规格如下：
输入电压范围：90Vac~264Vac
输入频率：50/60Hz
输出电压：5V ±3%
输出电流：300mA
连续输出功率：1.5W
满载效率：>60%（在 115Vac 和 230Vac 满载条件下测得）
静态功耗：<100mW（230Vac）
输出纹波：<100mV（峰-峰值）
传导 EMI：满足 EN55022B 标准

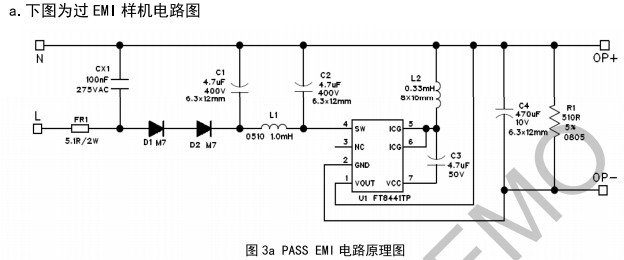

以下是 FT8441TP 的典型应用电路图：
FT8441TP 的电路设计采用非隔离式 Buck 拓扑结构，具有简单、高效的特点。其电路主要包括输入整流滤波、开关控制、输出整流滤波和反馈控制等部分。
输入端通过桥式整流器将交流电转换为直流电，并通过大容量电解电容进行滤波，以提供稳定的输入电压。
FT8441TP 内置的电流模 PWM 控制器和高压功率开关管负责高频开关操作，将输入电压转换为高频脉冲信号。
高频脉冲信号通过工字电感和输出电容进行整流滤波，最终输出稳定的 5V 直流电压。
通过采样输出电压并与内部参考电压进行比较，反馈控制器调整 PWM 信号的占空比，确保输出电压的稳定性。

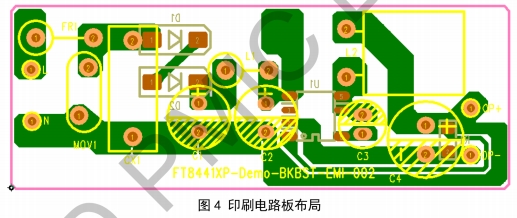

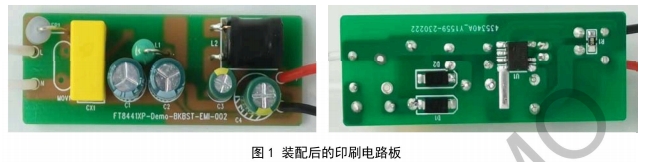

以下是基于 FT8441TP 的 DEMO 板 PCB 布局示意图
单面板设计：采用单面板设计，降低成本和复杂度。
元件布局：将高频元件（如电感、开关管）尽量靠近芯片，减少寄生参数的影响。
电源走线：确保电源走线足够宽，以降低线路损耗。
散热设计：在芯片和高频元件周围预留足够的空间，以利于散热。

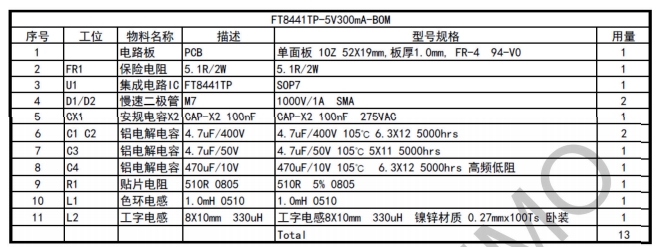

以下是 FT8441TP DEMO 板的主要物料清单
FT8441TP 适用于多种小家电和便携式电子设备的辅助电源，例如：
小家电：电饭煲、电蒸锅、电煮锅等。
智能家居设备：智能插座、智能传感器等。
替代传统电源：用于替代线性电源和 RCC 电源。
FT8441TP 是一款高性能、高精度、低成本的非隔离式开关电源芯片，适用于小家电和便携式电子设备的辅助电源。其设计具有高集成度、快速启动、低静态功耗和优化的 EMI 性能，能够为设备提供稳定可靠的电源解决方案。通过合理的电路设计和 PCB 布局，FT8441TP 能够在各种应用场景中发挥出色的性能。
