在现代电源设计中，同步整流技术已成为提高转换效率的关键手段之一。FT8371系列作为一款高性能次边同步整流驱动器，凭借其集成的同步整流MOS管和优化的电路设计，为DCM（不连续导通模式）和QR（准谐振）模式的反激转换器提供了高效的解决方案。本文将详细介绍FT8371系列的全型号、订购信息命名规则、典型应用电路以及管脚定义。
FT8371系列全型号概述
FT8371系列是专为DCM和QR模式反激转换器设计的高性能次边同步整流驱动器。该系列芯片通过集成同步整流MOS管，大幅减少了次边整流的功率损耗，从而显著提高了系统效率。FT8371系列的主要型号包括FT8371A、FT8371B和FT8371C，它们的区别主要在于推荐的最大输出功率。
型号对比
| 型号 | 推荐最大输出功率 | 封装形式 | 订购代码（Tube） | 订购代码（T&R） |
|---|
| FT8371A | 10W (5V2.0A) | SOP8 | FT8371A-RB | FT8371A-RT |
| FT8371B | 13W (5V2.6A) | SOP8 | FT8371B-RB | FT8371B-RT |
| FT8371C | 16W (5V3.2A) | SOP8 | FT8371C-RB | FT8371C-RT |
特性
支持DCM和QR模式：适用于多种反激转换器拓扑。
集成同步整流MOS管：减少外围元件数量，降低设计复杂度。
快速欠压检测：配合FT8393x系列原边控制器，可实现优越的动态响应。
高效率：通过优化的同步整流设计，显著降低次边功率损耗。
小封装：采用SOP8封装，适合紧凑型设计。

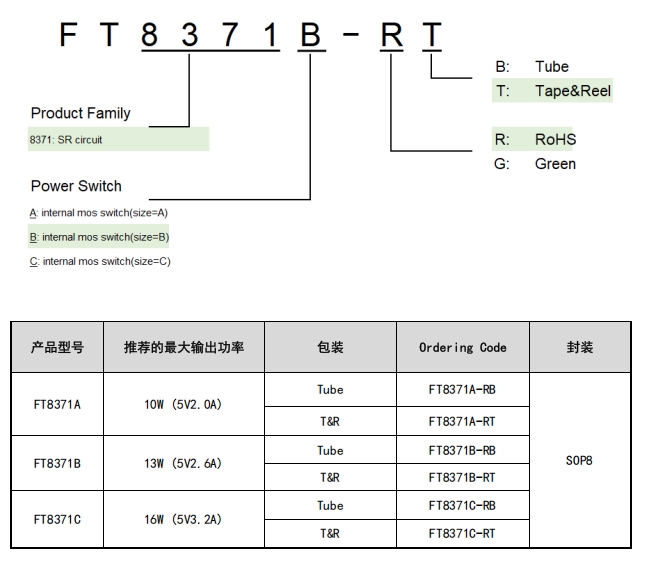

订购信息命名规则
FT8371系列的订购信息遵循特定的命名规则，以帮助用户快速识别产品的型号、封装形式和包装类型。以下是命名规则的详细解析：
型号命名
FT8371A：适用于最大输出功率为10W（5V2.0A）的应用。
FT8371B：适用于最大输出功率为13W（5V2.6A）的应用。
FT8371C：适用于最大输出功率为16W（5V3.2A）的应用。
封装形式
包装类型
Tube：管状包装，适用于散装运输。
T&R：卷带包装，适用于自动化贴片生产。
示例
典型应用电路

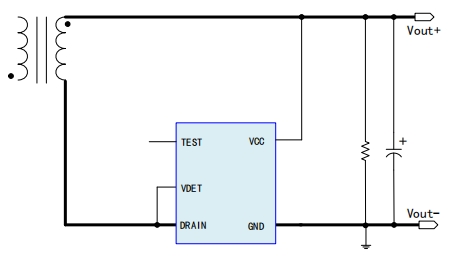

FT8371系列的典型应用电路如下图所示。该电路展示了如何将FT8371系列芯片集成到反激转换器中，以实现高效的次边同步整流。
电路解析
管脚定义
FT8371系列采用SOP8封装，其管脚定义如下表所示：
管脚功能详解
TEST（管脚1）：用于芯片内部测试，实际应用中无需连接。
VDET（管脚2）：用于检测输出电压，当输出电压低于设定值时，发送信号提醒原边控制器。
NC（管脚3）：未连接，无功能。
VCC（管脚4）：为芯片提供工作电压，确保芯片正常运行。
GND（管脚5、6）：芯片地，连接同步整流MOS管的源极，提供参考电位。
DRAIN（管脚7、8）：连接同步整流MOS管的漏极，用于高频开关操作。
应用场景
FT8371系列适用于多种需要高效电源转换的场景，包括但不限于：
总结
FT8371系列是一款高性能次边同步整流驱动器，通过集成同步整流MOS管，显著提高了反激转换器的效率。其简单的设计、高效的性能和灵活的封装形式使其成为理想的电源解决方案。通过本文的介绍，读者可以快速了解FT8371系列的全型号、订购信息命名规则、典型应用电路和管脚定义，从而更好地将其应用于实际设计中。
