PL3368C开关电源芯片10-12W充电器方案电路图,兼容DP2525
类别:产品新闻 发布时间:2025-06-17 13:58:24 浏览人数:12581

在当今电子设备日益普及的时代,充电器作为设备的“能量补给站”,其性能和兼容性至关重要。本文将详细介绍一款基于 PL3368C 开关电源芯片的 10-12W 充电器方案,该方案不仅具备高效稳定的充电性能,还能兼容 DP2525 等常见设备,满足多种应用场景的需求。



方案概述


PL3368C 是一款高性能的开关电源芯片,适用于宽电压输入范围的非隔离降压型电源设计。其内部集成了高压功率开关和先进的控制技术,能够实现高效率、低功耗的电源转换。通过精心设计的电路,该芯片可以轻松实现 10-12W 的输出功率,满足智能手机、平板电脑等设备的充电需求。

电路设计


(一)输入电路


输入电路是充电器与外部电源连接的桥梁。为了确保充电器能够在不同的电网环境下稳定工作,输入电路采用了宽电压输入设计,支持 90Vac~265Vac 的输入电压范围。在输入端,我们加入了保险丝、压敏电阻和 X 电容等元件,用于过流保护、浪涌吸收和电磁干扰抑制。这些元件能够有效保护充电器免受电网异常和雷击等外部干扰的损害,提高充电器的可靠性和使用寿命。

(二)PFC 电路(可选)


对于 10-12W 的充电器,虽然功率相对较小,但为了进一步提高电源的效率和功率因数,我们可以在电路中加入 PFC(功率因数校正)电路。PFC 电路能够使输入电流的波形与输入电压的波形保持一致,减少谐波失真,提高电源的功率因数,使其更接近 1。这不仅有助于提高电源的效率,还能降低对电网的污染,符合现代环保节能的理念。在本方案中,我们采用了一种简单高效的 PFC 控制方案,通过在输入端加入一个 PFC 电感和一个 PFC 开关管,结合 PL3368C 芯片的控制信号,实现了对输入电流的有效调节,使电源的功率因数达到较高水平。



(三)主控电路


主控电路是充电器的核心部分,由 PL3368C 开关电源芯片及其外围电路组成。PL3368C 芯片内部集成了多种先进的控制功能,能够实现精确的电压和电流调节。在主控电路中,我们通过设置芯片的反馈引脚和相关参数,实现了对输出电压和电流的精确控制。同时,芯片还具备多种保护功能,如过压保护、欠压保护、过流保护和过温保护等,能够有效保护充电器和被充电设备的安全。为了提高充电器的兼容性,我们对主控电路进行了优化设计,使其能够兼容 DP2525 等常见设备的充电协议。通过在反馈电路中加入特定的协议识别电路,充电器能够自动识别连接的设备,并根据设备的要求调整输出电压和电流,实现快速充电和安全充电。

(四)输出电路


输出电路是充电器将电能传输给被充电设备的关键部分。为了确保输出电压和电流的稳定性,我们在输出端加入了高频变压器、整流二极管和滤波电容等元件。高频变压器能够将主控电路输出的高频脉冲信号转换为所需的低压直流信号,整流二极管将交流信号整流为直流信号,滤波电容则进一步平滑输出电压,减少纹波和噪声。此外,为了提高充电器的输出效率,我们采用了低导通压降的整流二极管和高质量的滤波电容,确保输出电压的稳定性和纯净度。在输出端,我们还加入了限流电阻和保护二极管,用于防止输出短路和过流等异常情况的发生,进一步提高了充电器的安全性和可靠性。

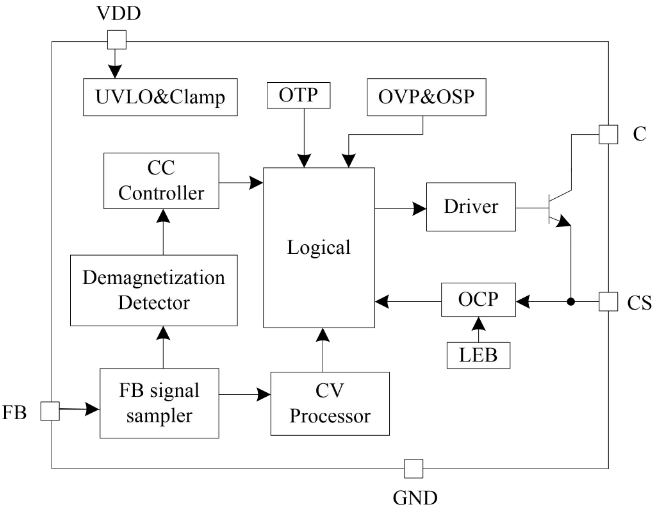

内部框架图



性能特点


(一)高效稳定


PL3368C 开关电源芯片采用了先进的控制技术和高频开关设计,能够实现高效率的电源转换。在 10-12W 的输出功率下,充电器的效率能够达到较高水平,减少能量损耗,提高充电速度。同时,芯片的精确电压和电流调节功能能够确保输出电压和电流的稳定性,为被充电设备提供稳定的电源,避免因电压波动和电流不稳定而导致的设备损坏。

(二)兼容性强


本方案通过优化主控电路和反馈电路,实现了对 DP2525 等常见设备的兼容。充电器能够自动识别连接的设备,并根据设备的要求调整输出电压和电流,实现快速充电和安全充电。这种兼容性设计使得充电器能够满足多种设备的充电需求,提高了充电器的通用性和实用性。

(三)安全可靠


PL3368C 芯片内置了多种保护功能,如过压保护、欠压保护、过流保护和过温保护等,能够有效保护充电器和被充电设备的安全。在输入电路中,加入了保险丝、压敏电阻和 X 电容等元件,用于过流保护、浪涌吸收和电磁干扰抑制。在输出电路中,加入了限流电阻和保护二极管,用于防止输出短路和过流等异常情况的发生。这些保护措施使得充电器在各种异常情况下都能够保持安全可靠的工作状态,避免因故障而导致的安全隐患。

(四)体积小巧


由于采用了开关电源技术和高频开关元件,充电器的体积相对较小,便于携带和使用。与传统的线性电源充电器相比,开关电源充电器具有更高的功率密度和更小的体积,能够满足现代电子设备对充电器小型化的要求。这种体积小巧的设计使得充电器可以方便地放置在背包、口袋或手提包中,随时随地为电子设备提供充电服务。

应用领域



本基于 PL3368C 开关电源芯片的 10-12W 充电器方案具有高效稳定、兼容性强、安全可靠和体积小巧等特点,适用于多种电子设备的充电需求。它可以广泛应用于智能手机、平板电脑、智能穿戴设备、蓝牙音箱、便携式游戏机等设备的充电。此外,该方案还可以根据不同的需求进行定制和优化,满足特定设备的充电要求,具有广阔的应用前景。

总结


本文介绍的基于 PL3368C 开关电源芯片的 10-12W 充电器方案,通过精心设计的电路和优化的性能,实现了高效稳定、兼容性强、安全可靠和体积小巧的特点,能够满足多种电子设备的充电需求。
