HN3415D是什么管子?低至1.8V的P通道增强型无铅封装MOSFET
类别:产品新闻 发布时间:2025-06-18 10:45:36 浏览人数:17504

HN3415D是一种低电压P通道增强型无铅封装的MOSFET,凭借其卓越的电气特性、紧凑的封装形式以及环保特性,逐渐成为众多电子设计工程师的理想选择。本文将详细介绍HN3415D的特性、性能指标以及其在实际应用中的优势。

HN3415D简介


HN3415D是一种P通道增强型功率MOSFET,采用先进的沟槽技术制造,具有低导通电阻(RDS(ON))、低栅极电荷以及低至1.8V的栅极驱动电压等特点。这种设计使得HN3415D在低电压应用中表现出色,能够有效降低功耗并提高系统效率。此外,HN3415D还具备良好的静电放电(ESD)防护能力,ESD耐受等级达到2500V(人体模型),能够有效保护器件在生产和使用过程中的安全性。



电气特性


(一)基本参数


HN3415D的主要电气参数如下:

    最大漏源电压(VDS):-20V,表明其能够承受高达20V的反向漏源电压,适用于多种中低压应用场景。

    最大漏极电流(ID):连续工作时为-4A,脉冲工作时可达-30A(脉冲宽度受限于最大结温)。这一参数确保了其在高电流负载下的稳定性。

    最大功耗(PD):在25℃环境温度下为1.4W,这使得其能够在紧凑的封装内实现高效的功率转换。

    工作结温和存储温度范围:-55℃至150℃,使其能够在较宽的温度范围内稳定工作,适应各种恶劣环境条件。

(二)导通电阻


导通电阻(RDS(ON))是衡量MOSFET性能的重要指标之一。HN3415D在不同栅极电压下的导通电阻表现如下:

    当VGS=-2.5V时,RDS(ON)小于60mΩ;
    当VGS=-4.5V时,RDS(ON)小于45mΩ。

    低导通电阻意味着在导通状态下,器件的功率损耗较小,从而提高了整个电路的效率。这对于需要频繁开关或承载较大电流的负载开关和脉宽调制(PWM)应用尤为重要。

(三)动态特性


HN3415D的动态特性包括输入电容(Clss)、输出电容(Coss)和反向转移电容(Crss)。这些参数反映了器件在高频开关应用中的性能表现:

    输入电容(Clss):950pF;
    输出电容(Coss):165pF;
    反向转移电容(Crss):在VDS=-10V、VGS=0V、频率为1MHz时为120pF。
    低电容值有助于减少开关过程中的能量损耗和电磁干扰,提高开关速度和系统稳定性。

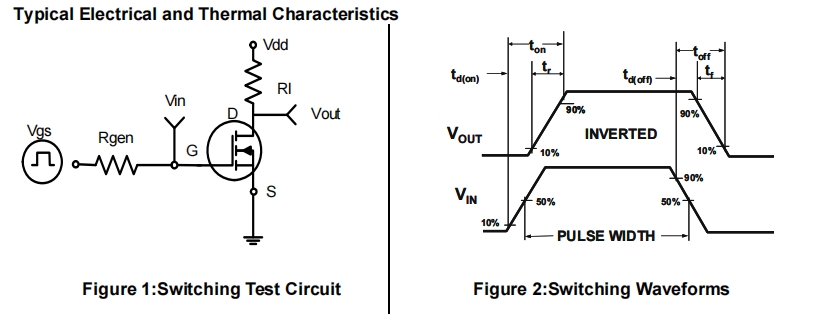

(四)开关特性


开关特性是衡量MOSFET在开关应用中的性能关键指标。HN3415D的开关特性如下:

    开启延迟时间(td(on)):12ns;
    开启上升时间(tr):10ns;
    关闭延迟时间(td(off)):19ns;
    关闭下降时间(tf):25ns;
    总栅极电荷(Qg):12nC。

    这些参数表明HN3415D具有快速的开关速度,能够有效减少开关损耗,提高电路的动态性能。

封装与环保特性

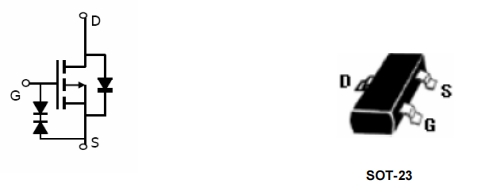

HN3415D采用无铅表面贴装封装(SOT-23),这种封装形式具有以下优点:

    尺寸紧凑,节省电路板空间,适合高密度集成的电子产品;
    无铅设计,符合环保要求,减少了对环境的污染;
    表面贴装工艺兼容性强,便于自动化生产,提高了生产效率和可靠性。


应用领域


(一)PWM应用


脉宽调制(PWM)是一种常见的功率控制技术,广泛应用于直流电机驱动、开关电源、逆变器等领域。HN3415D的低导通电阻和快速开关特性使其成为PWM应用的理想选择。在PWM电路中,MOSFET作为开关元件,通过控制栅极电压的脉冲宽度来调节输出功率。低导通电阻能够减少开关导通时的功耗,而快速的开关速度则有助于提高PWM信号的质量,降低电磁干扰。

(二)负载开关


负载开关是一种用于控制电源通断的电路,广泛应用于电源管理系统、电池供电设备等。HN3415D作为负载开关使用时,能够快速响应负载的变化,实现对电源的精确控制。其低导通电阻确保了在负载电流较大时,开关损耗较小,从而提高了系统的整体效率。此外,其低栅极驱动电压(低至1.8V)使得其能够与低电压控制信号兼容,简化了电路设计。



优势与总结


HN3415D作为一种低电压P通道增强型无铅封装MOSFET,具有以下显著优势:

    低导通电阻和低栅极电荷,提高了电路效率和响应速度;
    快速的开关特性,适用于高频PWM应用;
    无铅封装,符合环保要求;
    尺寸紧凑,适合高密度集成;
    良好的ESD防护能力,提高了器件的可靠性。

综上所述,HN3415D凭借其卓越的电气性能和环保特性,在现代电子电路设计中具有广泛的应用前景。无论是作为负载开关还是用于PWM控制,它都能为工程师提供高效、可靠的解决方案,满足各种中低压、中等功率的应用需求。
