EEPROM（电可擦除可编程只读存储器）作为其中一种重要的存储技术，因其可重复擦写、低功耗以及能够在掉电后保存数据等特性，被广泛应用于各种嵌入式系统中。本文将详细介绍FT24C16A-KLR的技术规格，并提供应用指南，以帮助开发人员更好地利用这一高性能存储器。

技术规格

（一）基本特性

FT24C16A-KLR是一款16K位的EEPROM，具有以下基本特性：

    存储容量：16,384位（2,048字节），组织为2,048个8位（1字节）的存储单元。
    电压范围：1.8V至5.5V，适用于多种低功耗应用场景。
    工业级温度范围：-40℃至85℃，确保在恶劣环境下的可靠性。
    低功耗：最大待机电流小于1µA，典型值为0.02µA（1.8V）和0.06µA（5.5V），适合电池供电设备。
    写入保护：通过硬件写保护引脚（WP）实现数据保护，防止意外写入操作。

（二）接口特性

    标准2线双向串行接口：支持I²C协议，兼容多种微控制器。
    通信速率：在1.8V供电时支持400kHz，在2.5V至5.5V供电时支持1MHz。
    自定时编程周期：最大5ms，确保数据写入的可靠性。
    部分页写入支持：允许在一页内进行多次写入操作，提高写入效率。

（三）可靠性与耐用性

    耐久性：典型值为1,000,000次擦写周期，能够满足大多数应用场景的需求。
    数据保持时间：长达100年，确保数据的长期存储。

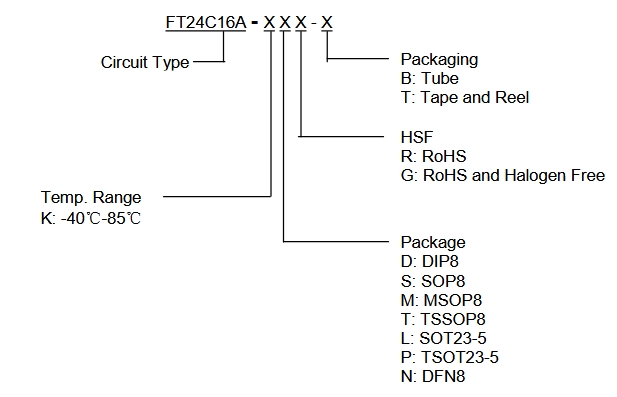

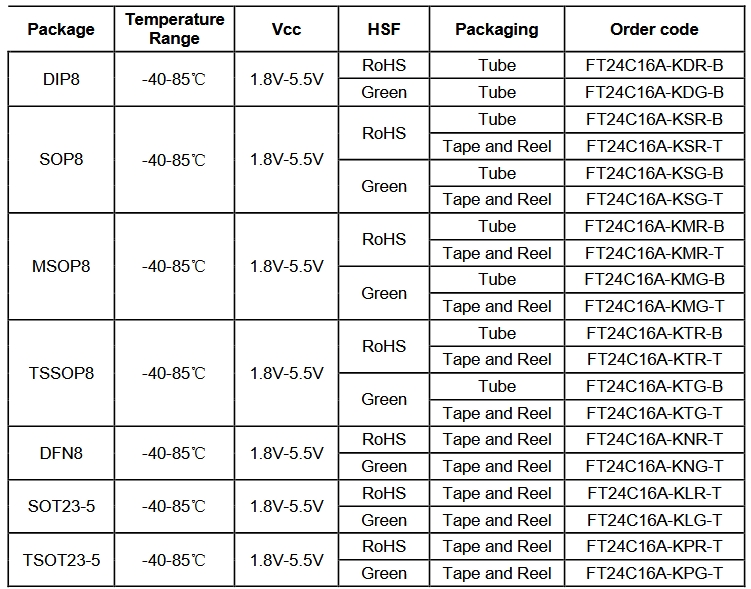

（四）封装类型

FT24C16A-KLR提供5引脚SOT-23封装，满足不同设计需求。

引脚功能与电气特性

（一）引脚功能

FT24C16A-KLR的引脚功能如下：

    SDA：串行数据输入/开漏输出，用于数据传输。
    SCL：串行时钟输入，用于同步数据传输。
    WP：写保护引脚，用于硬件数据保护。
    VCC：电源引脚，提供芯片工作电压。
    GND：接地引脚，提供参考电平。

（二）电气特性

    工作电压：VCC范围为1.8V至5.5V。
    读取电流：在5.0V供电、400kHz时钟频率下，典型值为0.5mA至1.0mA。
    写入电流：在5.0V供电、400kHz时钟频率下，典型值为2.0mA至3.0mA。
    待机电流：在1.8V供电时小于1µA，典型值为0.02µA；在5.5V供电时小于1µA，典型值为0.06µA。
    输入/输出电平：兼容TTL/CMOS电平，确保与多种微控制器的兼容性。

操作模式

（一）写入操作

FT24C16A-KLR支持字节写入和页写入两种模式：

    字节写入：通过发送起始条件、设备地址、写入命令、字节地址和数据字节，完成单个字节的写入操作。写入完成后，设备进入自定时编程模式，外部输入被禁用，直到编程完成。

    页写入：允许在一页内写入1至16个字节。通过连续发送数据字节并接收设备的ACK信号，可以实现高效的页写入操作。页写入完成后，设备同样进入自定时编程模式。

（二）读取操作

FT24C16A-KLR提供三种读取模式：

    当前地址读取：从设备内部地址计数器指向的地址开始读取数据，读取完成后地址计数器自动加1。
    顺序读取：通过连续发送ACK信号，实现连续读取多个字节，直到发送停止条件。
    随机读取：通过“虚拟写入”操作初始化内部地址计数器，然后执行当前地址读取操作。

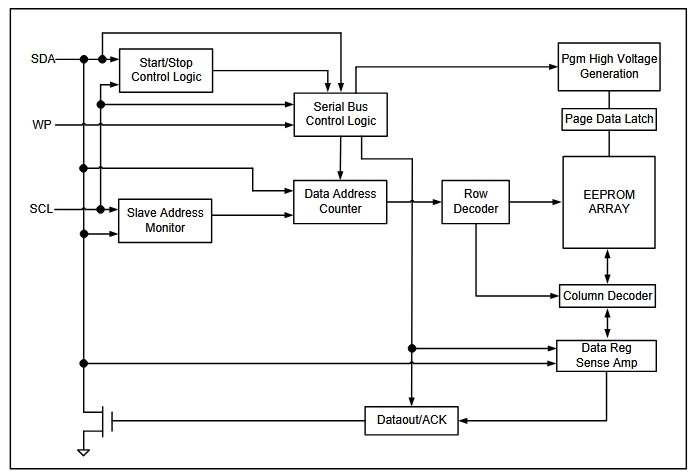

内部框架图

应用指南

（一）硬件设计注意事项

    电源去耦：在VCC引脚附近放置至少10nF的去耦电容，以减少电源噪声。
    写保护引脚：建议将WP引脚连接到已知状态（如接地或VCC），以避免意外写入操作。
    布线：确保SDA和SCL引脚的布线尽可能短且远离干扰源，以提高通信可靠性。

（二）软件编程技巧

    写入前清零：在写入新数据之前，建议先将目标地址的数据清零，以避免数据冲突。
    ACK轮询：在自定时编程模式下，可以通过ACK轮询检测设备是否完成编程操作。
    分页写入：对于较大的数据块，建议分页写入，以提高写入效率并减少编程时间。

（三）应用场景

FT24C16A-KLR适用于多种低电压低功耗的应用场景，包括但不限于：

    物联网设备：用于存储设备配置、传感器数据等信息。
    便携式设备：如电子标签、智能卡等，其低功耗特性能够延长电池寿命。
    工业控制系统：存储设备参数、校准数据等，确保系统在掉电后能够恢复运行。

总结

FT24C16A-KLR 16K EEPROM凭借其低电压低功耗的特性、丰富的功能以及高可靠性，成为理想的非易失性存储解决方案。通过本文详细介绍的技术规格与应用指南，开发人员可以更好地理解其特性，并将其应用于各种实际项目中，以满足数据存储和系统运行的需求。
