电源IC作为吹风筒的核心部件之一，其性能和稳定性直接影响到产品的整体表现。本文将详细介绍基于FT8440x的12V和15V驱动高速吹风筒电源IC控制板方案，分别探讨分立MOS方案和IPM方案的特点、优势及应用场景，为相关从业者和爱好者提供参考。
FT8440x是由辉芒微推出的专为高速吹风筒设计的电源IC。该芯片具有高集成度、高效率、高可靠性的特点，能够满足不同电压驱动需求，适用于12V和15V的电机驱动场景。FT8440x系列包括FT8440E和FT8440A两种型号，分别提供不同的稳态输出和瞬态输出能力，以适应不同的功率需求。
FT8440E：稳态输出12V200mA，瞬态输出12V250mA，采用600V20Q SOP8封装。
FT8440A：稳态输出12V300mA，瞬态输出12V350mA，采用650V13Q SOP8封装。
这两种型号均具备良好的电气性能和热稳定性，能够在宽输入电压范围（90~264Vac）内稳定工作，为吹风筒的电机和其他外设提供可靠的电源支持。
分立MOS方案是公模市场中常见的设计方案，其核心在于采用MCU（微控制器）+3x预驱IC（预驱动集成电路）+6x分立MOS（金属氧化物半导体场效应晶体管）的组合。这种方案通常用于12V驱动的吹风筒，电源IC选用FT8440x，能够提供12V200mA至300mA的稳定输出。
电源转换：通过AC转DC模块将交流电转换为12V直流电，为电机和其他外设供电。
控制信号：MCU负责生成控制信号，通过预驱IC放大后驱动分立MOS，从而实现对电机的精确控制。
辅助供电：FT8440x为MCU和其他外设提供5V辅助供电，确保整个系统的稳定运行。
检测功能：方案还具备检测功能，能够实时监测电源状态和电机运行情况，及时发现并处理异常。
灵活性高：分立MOS方案的各个组件可以独立选型和优化，便于根据不同的产品需求进行调整。
成本可控：分立元件的成本相对较低，且市场供应充足，有助于降低整体成本。
散热良好：由于分立MOS的散热性能较好，能够在高功率输出时保持系统的稳定性。
分立MOS方案适用于对成本敏感且对电机控制精度要求较高的公模市场。例如，一些中低端的高速吹风筒产品，通过这种方案可以在保证性能的同时，有效控制成本。

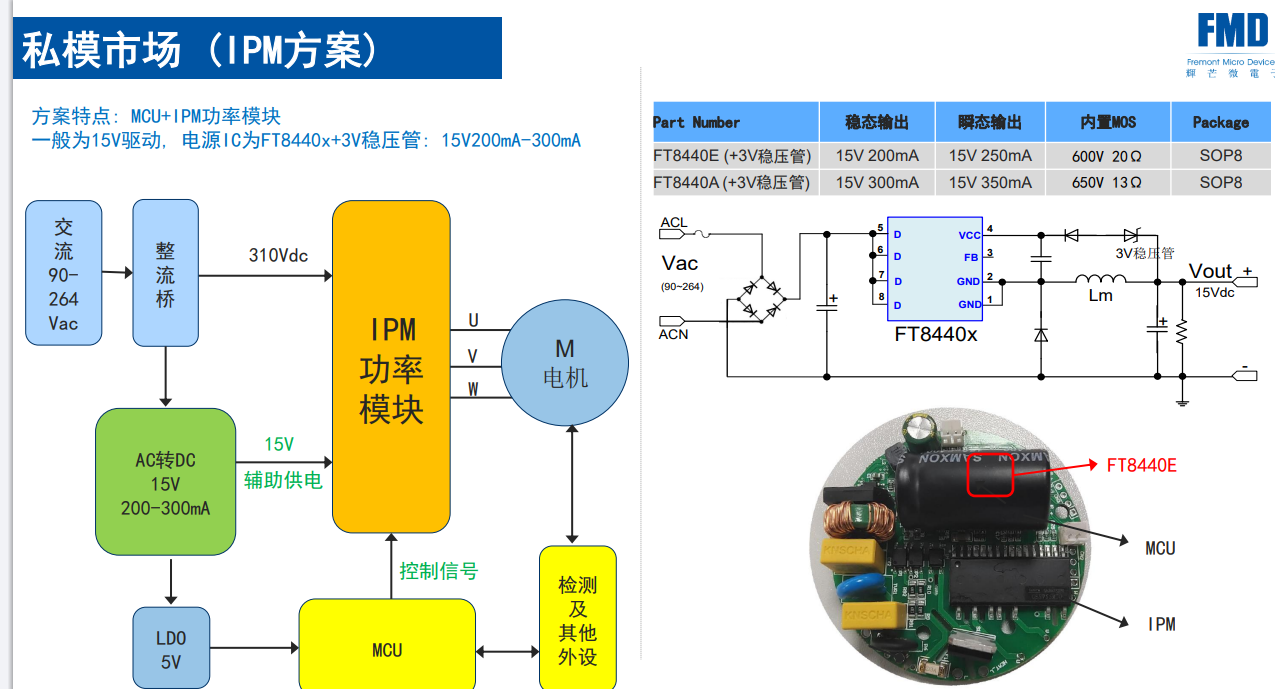

IPM（智能功率模块）方案是私模市场中较为先进的设计方案，其核心在于采用MCU+IPM功率模块的组合。这种方案通常用于15V驱动的吹风筒，电源IC选用FT8440x并配合3V稳压管，能够提供15V200mA至300mA的稳定输出。
电源转换：通过AC转DC模块将交流电转换为15V直流电，为电机和其他外设供电。
控制信号：MCU负责生成控制信号，直接驱动IPM功率模块，实现对电机的高效控制。
辅助供电：FT8440x为MCU和其他外设提供5V辅助供电，确保整个系统的稳定运行。
检测功能：方案具备完善的检测功能，能够实时监测状态电源和电机运行情况，及时发现并处理异常。
集成度高：IPM功率模块将多个功率元件集成在一起，减少了PCB板的面积和布线复杂度。
可靠性高：IPM模块内部集成了保护电路，能够有效防止过流、过压、短路等故障，提高了系统的可靠性。
性能优越：IPM方案能够实现更高的开关频率和更低的导通电阻，从而提高电机的运行效率和响应速度。
IPM方案适用于对性能和可靠性要求较高的私模市场。例如，一些高端的高速吹风筒产品，通过这种方案可以在保证高性能的同时，提高产品的稳定性和使用寿命。
| 特性 | 分立MOS方案 | IPM方案 |
|---|---|---|
| 集成度 | 低，需要多个分立元件 | 高，IPM模块集成多个功率元件 |
| 成本 | 较低，分立元件成本低 | 较高，IPM模块成本较高 |
| 可靠性 | 一般，需额外设计保护电路 | 高，IPM模块内部集成保护电路 |
| 性能 | 良好，适合中低端产品 | 优越，适合高端产品 |
| 散热 | 散热良好，适合高功率输出 | 散热一般，需优化模块设计 |
| 应用场景 | 公模市场，中低端高速吹风筒 | 私模市场，高端高速吹风筒 |
FT8440x作为一款专为高速吹风筒设计的电源IC，凭借其优异的性能和广泛的适用性，成为了市场上的热门选择。分立MOS方案和IPM方案各具特点，分别适用于不同的市场需求。分立MOS方案适合成本敏感且对控制精度要求较高的公模市场，而IPM方案则更适合对性能和可靠性要求较高的私模市场。随着技术的不断进步和市场需求的多样化，FT8440x及其相关方案将在高速吹风筒领域发挥更大的作用，推动产品的升级和发展。
