PL338xT系列芯片作为一款高性能的AC/DC非隔离降压型恒压输出芯片，凭借其卓越的性能和广泛的应用场景，成为了众多工程师和设计师的首选。本文将详细介绍PL338xT系列芯片的型号、典型应用以及应用说明，旨在为相关领域的专业人士提供一份详尽的设计指南。
PL338xT系列芯片包括以下几种型号，每种型号针对不同的应用场景和负载需求进行了优化：
PL3381T：适用于最大负载电流为200mA的应用场景。
PL3383T：适用于最大负载电流为300mA的应用场景。
PL3384T：适用于最大负载电流为400mA的应用场景。
这些型号的芯片均采用了SOP8封装，具有相同的管脚分布和功能特性，但最大负载电流和部分电气参数有所不同，以满足不同功率需求的应用。

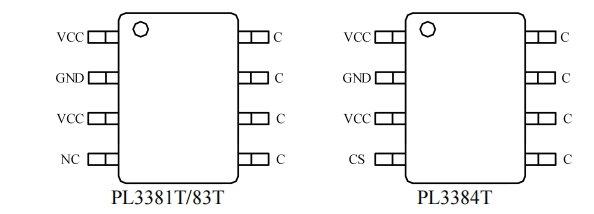

VCC 芯片电源输入
GND 芯片地
CS 电流检测脚
NC 悬空脚
C 芯片功率管集电
PL338xT系列芯片广泛应用于各种需要高效、稳定电源的场景。以下是几种典型的使用场景：
在许多电子设备中，主控芯片需要一个稳定且高效的电源来保证其正常运行。PL338xT系列芯片能够提供精确的电压和电流调节，确保主控芯片在各种工作条件下都能获得稳定的电源供应。其内部集成的高压功率开关和自适应控制技术，使得电源转换效率更高，同时降低了功耗和热量产生。
对于小家电设备，如智能插座、智能灯具等，PL338xT系列芯片能够提供一个高效且可靠的辅助电源。这些设备通常需要一个稳定的电源来驱动其控制电路和传感器，PL338xT系列芯片的低静态功耗和高效率特性使其成为理想的选择。
智能家居系统中的各种设备，如智能门锁、智能摄像头等，都需要一个稳定的电源来保证其24小时不间断运行。PL338xT系列芯片的高效率和低功耗特性，能够确保这些设备在长时间运行过程中保持良好的性能和较低的能耗。
除了上述应用场景，PL338xT系列芯片还可以应用于其他需要高效电源的场合，如小型服务器、工业控制设备等。其灵活的配置和广泛的适用性，使其能够满足各种不同的电源需求。
PL338xT系列芯片在系统上电后，通过C端对VCC进行充电，当VCC电压达到开启阈值时，芯片内部电路开始工作。在系统稳定运行时，输出电压为VCC供电，因此芯片的待机电流非常低。结合其特有的复合模式控制技术，PL338xT系列芯片能够在轻载条件下实现高效率运行，同时保证系统在不同负载条件下的稳定性和可靠性。
在降压型拓扑电路中，电感的选择对于电源的性能至关重要。PL338xT系列芯片推荐在最恶劣条件下进行电感值的计算，即在最高输入电压和最大负载条件下，电路工作在连续导通模式（CCM）并达到最高工作频率。通过选择合适的电感值，可以确保电源在不同负载条件下的稳定性和效率。
在最大负载条件下，PL338xT系列芯片工作在连续导通模式（CCM），峰值电流的计算对于电源的性能和稳定性至关重要。通过精确计算峰值电流，可以确保电源在高负载条件下的稳定运行，同时避免过流保护的误触发。峰值电流公式如下
为了提高电源的效率，PL338xT系列芯片的续流二极管应选择低导通压降的快速恢复二极管。这种二极管能够在短时间内快速恢复导通状态，减少能量损失，提高电源的整体效率。同时，应注意二极管的反向击穿电压应不小于输入电容的耐压值，以确保电源的安全运行。
在空载或轻载条件下，输出电压可能会变得不稳定。为了避免这种情况，PL338xT系列芯片需要一个假负载电阻来提供一定的负载效果。通过选择合适的假负载电阻，可以在不影响系统静态功耗的前提下，确保输出电压的稳定性。
PL338xT系列芯片内置了多种保护功能，包括逐周期限流保护、VCC过压/欠压保护、输出开/短路保护以及过温保护等。这些保护功能能够有效防止电源在异常条件下损坏，提高电源的可靠性和安全性。
PL338xT系列芯片凭借其高效、稳定的性能和广泛的应用场景，成为了现代电子设备中不可或缺的电源管理解决方案。通过合理选择芯片型号、优化电路设计以及充分利用其内置的保护功能，工程师和设计师可以为各种电子设备提供稳定、可靠的电源支持。无论是在主控芯片供电、小家电辅助电源还是智能家居等领域，PL338xT系列芯片都能展现出其卓越的性能和广泛的适用性。
