PL3369C是聚元微推出的一款原边控制恒流/恒压调节器,专为反激式开关电源设计。该芯片高度集成功率开关,无需光耦和次级反馈电路,即可实现高精度的恒流(CC)和恒压(CV)输出,显著简化了充电器、适配器、LED驱动等应用的设计复杂度。
全电压范围内高精度恒流/恒压调节
低静态功耗与高效率(满载PFM模式,轻载绿色模式)
多重保护功能(逐周期限流、VDD欠压/过压、输出短路/过压、过温保护)

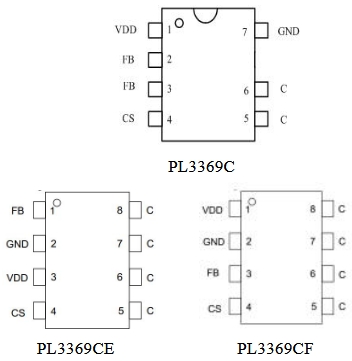

SOP7/SOP8封装,兼容主流设计需求
PL3369C与DP2525F(东科半导体)在功能、封装及保护机制上高度相似,但PL3369C在以下方面更具优势:
特性 | PL3369C | DP2525F | 优势 |
---|---|---|---|
启动电流 | 5μA(典型值) | 10μA(典型值) | 更低功耗,延长待机时间 |
恒流精度 | ±3%(全电压范围) | ±5%(典型值) | 更高输出稳定性 |
保护功能 | 逐周期限流+过温保护 | 仅逐周期限流 | 更全面的系统可靠性 |
封装兼容性 | SOP7/SOP8可选 | SOP7 | 设计灵活性更强 |
VDD工作电压:PL3369C(12V~27V) vs DP2525F(10V~25V),更宽电压范围适应性强。
过温保护:PL3369C内置151℃过温保护,DP2525F需外部电路实现。
输出线补偿:PL3369C内置可调补偿,DP2525F需外部电阻调整。
PL3369C适用于:
手机/平板充电器:满足5V/2A~12V/1.5A快充需求,兼容QC/PD协议。
小功率适配器:如智能家居设备、IoT终端的5W~18W电源。
LED驱动:恒流精度±3%,适合高亮度LED照明。
消费类备用电源:低待机功耗(<0.1W)符合六级能效标准。

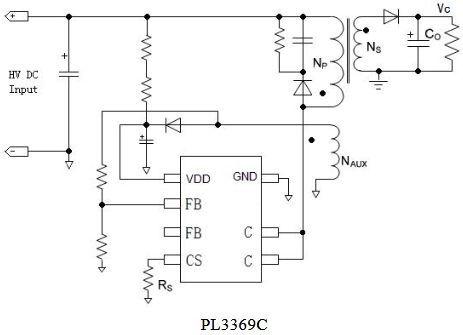

PL3369C典型应用图如下所示~
简化BOM:省去光耦、TL431等次级反馈元件,降低物料成本。
高集成度:单芯片实现PWM控制+功率开关,PCB面积减少30%。
绿色模式:轻载效率>80%,符合全球能效法规(如DOE VI、CoC Tier 2)。
PL3369C凭借更低功耗、更高精度、更强保护及封装兼容性,成为DP2525F的无缝替代选择。其原边控制架构不仅简化了设计流程,还提升了系统可靠性,尤其适合对成本敏感且需快速量产的消费电子市场。内部框架图如下所示
直接替换SOP7封装,无需修改PCB布局。
调整CS电阻以匹配原恒流点(如DP2525F的1.2Ω对应PL3369C的1.5Ω)。
验证VDD电容(建议1μF)确保启动稳定性。
如需样品或技术支持,请联系三佛科技。
总结:PL3369C以卓越的性能和成本优势,重新定义了小功率电源芯片的性价比标杆,是DP2525F升级换代的明智之选。
