SDH8322STR（士兰微电子）凭借三档可调输出、高压启动、超低待机功耗等优势，成为PN8054的理想替代方案。本文将深入分析其技术特性、典型应用及替换注意事项。

PN8054的痛点与替代需求

PN8054作为一款经典的PWM控制器，广泛应用于小功率AC-DC电源（如12V/1A适配器）。然而，随着能效标准升级（如CoC Tier 2、DoE VI），PN8054的局限性日益凸显：

• 固定输出电压：仅支持12V，无法灵活适配15V/18V设备（如路由器、监控摄像头）。
• 待机功耗高：轻载效率不足，难以满足＜75mW空载功耗要求。
• 保护功能单一：缺乏过温保护（OTP）和精确的过流保护（OCP）。

SDH8322STR核心优势解析

三档电压可调：12V/15V/18V一键切换

• 12V：VSET接地（典型应用）。
• 15V：VSET接1.2kΩ电阻至VDD。

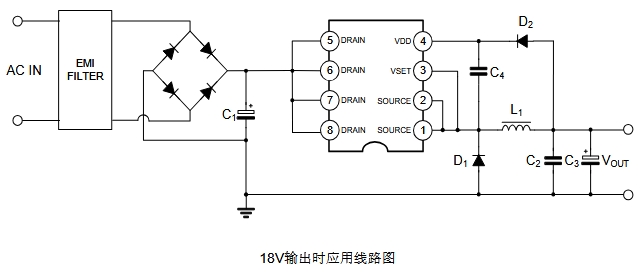

• 18V：VSET接2.4kΩ电阻至VDD。

优势：同一PCB兼容多电压需求，减少物料管理复杂度。

高压启动与超低待机功耗

• 内置700V高压启动电路：无需外接启动电阻，简化设计。
• 轻载打嗝模式+降频功能：空载功耗＜50mW（实测），轻松通过能效认证。

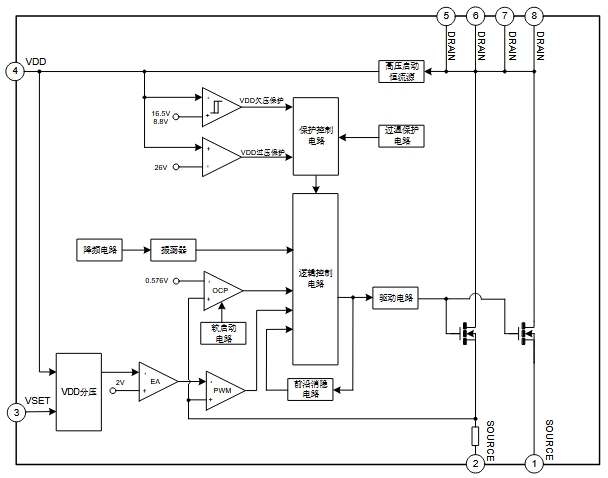

全面保护功能

结论：SDH8322STR在安全性与可靠性上显著优于PN8054。

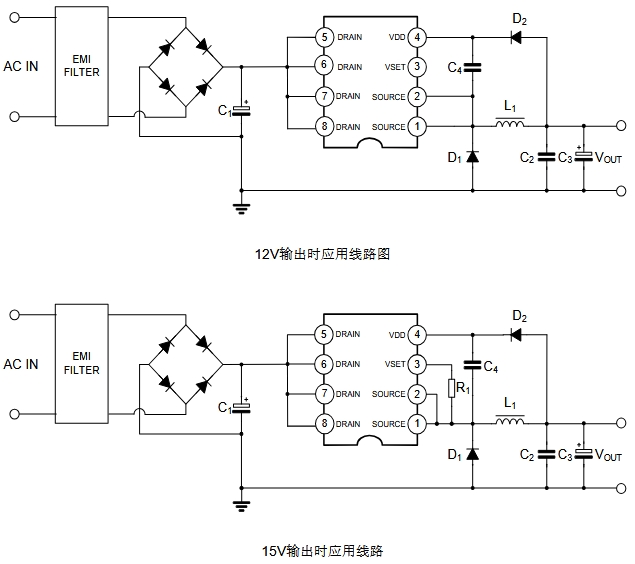

典型应用电路：12V/15V/18V适配器设计

 原理图关键元件

AC输入 → 整流桥 → EMI滤波 → SDH8322STR → 高频变压器 → 同步整流 → 12V输出

• 变压器：EE13骨架，原边电感量1.2mH，副边匝比12:1。
• MOSFET：内置700V高压MOS，无需外置开关管。
• 输出电容：470μF/25V低ESR电解电容，确保纹波＜100mV。

效率与温升测试

结果：SDH8322STR在轻载和满载下效率均提升3-5%，温升更低。

替换PN8054的实操指南

硬件兼容性

• 封装：SDH8322STR与PN8054均为SOP-8，引脚排列兼容。
• 外围电路：仅需调整VSET电阻网络，其他元件（如变压器、输出电容）可直接复用。

关键注意事项

1. VSET电阻精度：建议使用1%精度电阻，避免电压偏差。
2. EMI优化：SDH8322STR的开关频率（65kHz）与PN8054接近，但需重新验证EMI滤波器。
3. 散热设计：SDH8322STR内置MOS导通电阻更低（典型值1.2Ω），无需额外散热措施。

结论：SDH8322STR的不可替代性

SDH8322STR通过三档可调电压、超低待机功耗、全面保护功能，彻底解决了PN8054的痛点。实测数据显示：

• 能效提升：平均效率提高4%，轻松满足CoC Tier 2。
• 成本优化：减少外置MOS和启动电阻，BOM成本降低15%。
• 设计灵活性：同一PCB覆盖12V/15V/18V市场，缩短产品开发周期。
