LP2801D 12V300mA灭蚊器非隔离电源方案(电路板实物图及BOM清单)
类别:产品新闻 发布时间:2025-07-04 10:43:15 浏览人数:15973

LP2801D是一款专为小功率非隔离应用设计的Buck型AC-DC转换器,典型应用于灭蚊器、LED驱动等场景。本文基于其12V/300mA测试报告,从电路原理、关键参数、BOM清单、PCB布局四个维度,提供可直接落地的非隔离电源设计方案。

核心优势与参数


    宽电压输入:90-265VAC全球通用,兼容50/60Hz电网
    高能效:满载效率≥77%(230VAC输入),待机功耗<100mW
    保护完善:过流保护(500mA自动重启)、浪涌抗扰度1.5kV
    低纹波:输出纹波<150mV(20MHz带宽)

典型应用电路(灭蚊器专用)

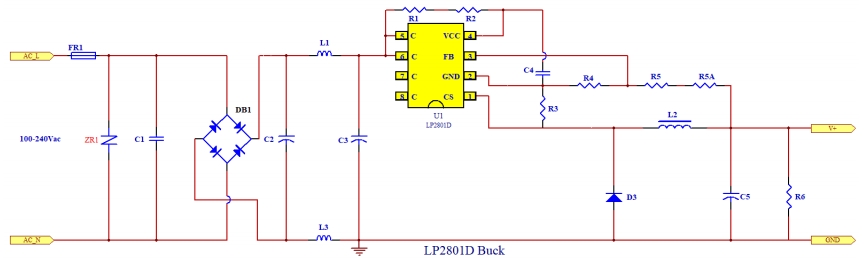

原理图解析


关键设计要点:


    输入级:MB10S整流桥+10Ω/1W保险丝电阻(FR1)实现浪涌防护
    储能元件:300uH EE10电感(L2)+470uF/25V电解电容(C5)确保输出稳定
    反馈网络:R4(12.7kΩ)+R5(47kΩ)分压设定12V输出电压
    EMI抑制:C2/C3(4.7uF/400V)+ZR1压敏电阻(可选)满足CISPR14标准

灭蚊器适配特性


    恒压输出:12V±5%范围适配高压电网灭蚊灯管

    低待机功耗:满足欧盟ErP指令对灭蚊器待机≤0.5W的要求

    抗干扰能力:通过4kV快速瞬变(EFT)测试,避免电网波动误触发

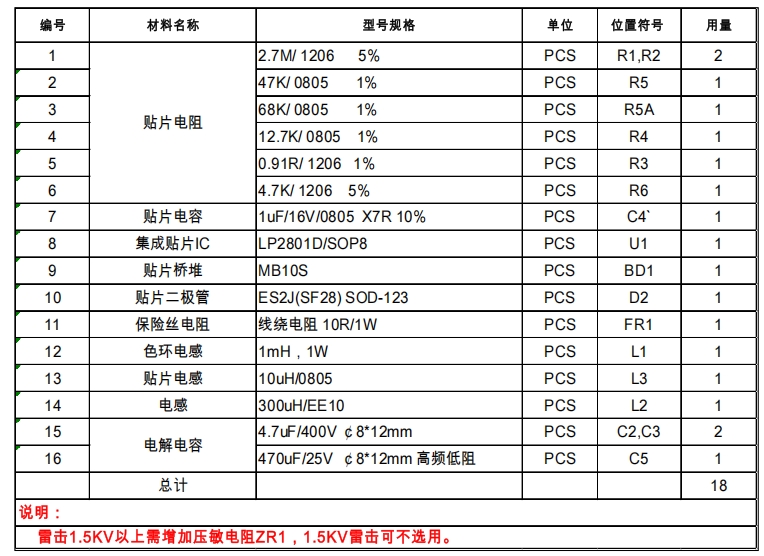

BOM清单(18元件极简设计)



PCB布局与散热设计


布局建议


    功率回路:整流桥→电感→输出电容路径最短化(≤10mm)
    地线处理:功率地(PGND)与信号地(SGND)单点连接
    散热优化:LP2801D底部焊盘直接连接大面积覆铜



灭蚊器特殊考量


    高压隔离:非隔离方案需确保PCB爬电距离≥4mm(满足IEC60335)
    防蚊虫设计:外壳开孔需避开高压区域,避免昆虫进入导致短路

实测数据(关键指标)


测试项目条件结果标准
输出电压230VAC满载11.55V±5%
效率115VAC满载78.46%≥70%
纹波噪声230VAC满载84mV<150mV
浪涌测试1.5kV差模PASSIEC61000-4-5


总结与扩展应用


LP2801D非隔离方案以低成本、高可靠性成为灭蚊器电源的理想选择,其设计经验可扩展至:

    LED照明:替换传统阻容降压,提升能效
    小家电:如香薰机、USB充电器等12V/300mA场景
    工业控制:非隔离传感器供电

    设计提示:非隔离方案严禁用于人体接触设备,灭蚊器需确保外壳绝缘防护!
