辉芒微电子(Fremont Micro Devices)推出的高集成度非隔离反激电源控制器,采用SOP8封装,适用于18W(90~264Vac)/20W(230Vac±15%)的PD快充适配器、电池充电器等场景。
高压启动:内置750V功率MOSFET,省去外部启动电阻
低待机功耗:<75mW(230Vac典型值),满足六级能效
多重保护:VCC过压/欠压、输出短路、过温保护(OTP)
EMI优化:内置抖频技术,降低传导干扰

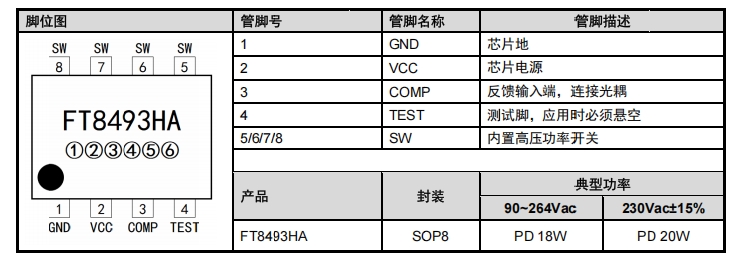

FT8493HA采用SOP8封装,各管脚功能如下表所示:
管脚号 | 名称 | 功能描述 |
---|---|---|
1 | GND | 芯片地,需与功率地单点连接,PCB布局时走线宽度≥0.3mm(1oz铜厚) |
2 | VCC | 芯片供电引脚,外接VCC电容(推荐4.7~10μF/25V),电容正极需靠近芯片引脚 |
3 | COMP | 反馈输入端,连接光耦反馈信号,实现输出电压调节(典型分压电阻网络:TL431+光耦) |
4 | TEST | 测试脚,应用时必须悬空,禁止连接任何电路 |
5~8 | SW | 内置高压功率MOSFET的漏极,直接连接变压器初级绕组,PCB走线需短且粗(≥1mm) |
关键设计提示:
VCC电容负极需直接连接到输入大电容负极,避免噪声干扰。
SW引脚走线需远离敏感信号(如COMP),减少高频辐射。

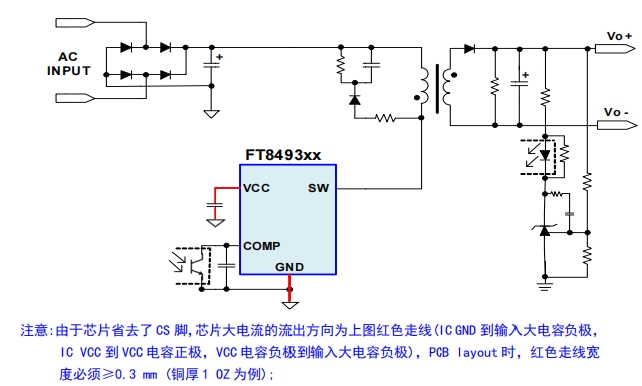

(注:实际设计需参考辉芒官方原理图,此处为简化示意)
电路组成:
输入整流:MB6S整流桥+保险丝(F1)组成高压输入级
变压器设计:EE13磁芯,初级电感量Lp=1.2mH(需根据实际功率调整)
输出整流:肖特基二极管(如SB5100)+输出电容(470μF/16V)
反馈网络:TL431+PC817光耦,通过COMP引脚调节输出电压
VCC电容选择:
典型值:4.7μF(耐压≥25V),确保启动时间<100ms。
变压器匝比:
例如:90Vac输入,12V输出,肖特基压降0.5V,最大占空比0.45,则匝比≈8:1。

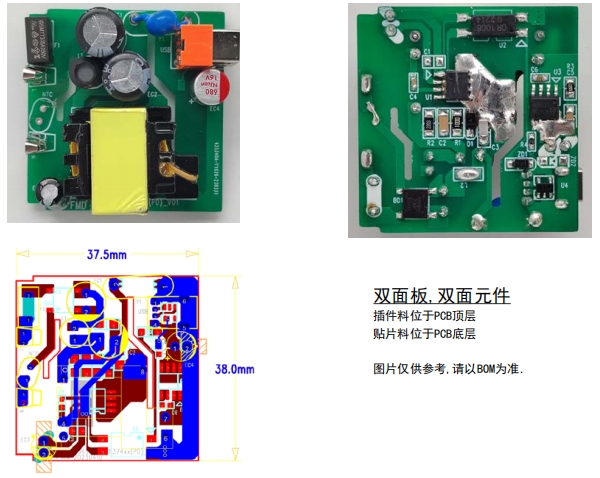

功率路径最短化:整流桥→变压器→SW引脚→输入电容回路面积最小化
地线分离:功率地(PGND)与信号地(SGND)单点连接,避免噪声耦合
散热设计:SW引脚大面积覆铜,增强MOSFET散热能力
RCD吸收电路:在变压器初级并联RCD网络(如100Ω/1W+1nF/1kV),抑制电压尖峰
Y电容:初次级间跨接1nF/400V Y电容,降低共模干扰
磁珠滤波:VCC引脚串联100Ω磁珠,抑制高频噪声
测试项目 | 条件 | 结果 | 标准 |
---|---|---|---|
待机功耗 | 230Vac空载 | 68mW | <75mW |
输出电压精度 | 90~264Vac满载 | 12.05V±2% | ±5% |
短路保护 | 输出短路 | 自动重启 | 通过 |
过温保护 | 85℃环境温度 | 触发OTP | 通过 |
浪涌抗扰度 | 1.5kV差模 | 无损坏 | IEC61000-4-5 |
FT8493HA凭借其高集成度、低待机功耗、强保护功能,成为非隔离反激电源的理想选择,尤其适合:
PD快充适配器:18W~20W功率段,满足六级能效
电池充电器:手机、电动工具等12V/2A以下应用
小家电电源:如智能音箱、路由器等低功耗设备
设计建议:
非隔离方案需严格遵循安规距离(初次级≥6mm爬电距离)
变压器设计需预留10%余量,避免磁饱和导致失效
(完整技术资料请联系深圳三佛科技获取)
