在智能家居领域，电源管理芯片的选择对于整个系统的稳定性和效率至关重要。SI1321X系列芯片，包括SI13213L/H和SI13215L/H，凭借其出色的性能和紧凑的设计，在市场上赢得了广泛的关注。本文将探讨这两款芯片的通用性，并提供SI1321X系列的布局示例，以期为相关领域的工程师提供有价值的参考。
SI13213L/H和SI13215L/H是慧创芯耀（Si-Shine）推出的非隔离降压恒压芯片，专为智能家居等应用场景设计。SI13213L/H提供3.3V的输出电压，而SI13215L/H则提供5V的输出电压。两款芯片均具有宽输入电压范围（85-305VAC）、低输出纹波、低待机功耗（小于50mW）等特点，并且无需π型滤波或安规电容即可通过EMI测试，大大简化了外围电路设计。
输出电压：SI13213L/H的输出电压为3.3V，而SI13215L/H的输出电压为5V。这是两款芯片最显著的区别，也是决定它们能否通用的关键因素之一。

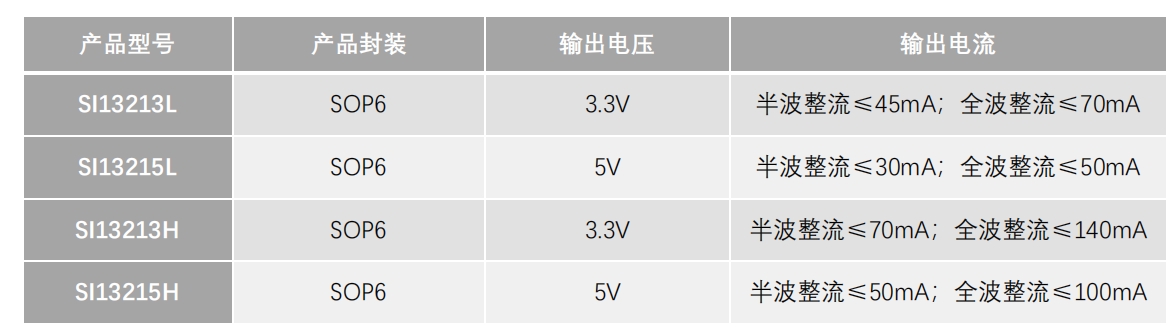

输出电流：SI13213L在半波整流条件下的最大输出电流为45mA（L版本）和70mA（H版本），全波整流条件下分别为70mA和140mA。SI13215L在半波整流条件下的最大输出电流为30mA（L版本）和50mA（H版本），全波整流条件下分别为50mA和100mA。可见，SI13213L/H的输出电流能力略高于SI13215L/H。
输入电压范围：两款芯片的输入电压范围均为85-305VAC，具有良好的适应性。
待机功耗：两款芯片的待机功耗均小于50mW，符合智能家居设备对低功耗的要求。
SI13213L/H：适用于对电压精度要求较高的智能家居设备，如传感器、微控制器等，这些设备通常需要3.3V的供电电压。
SI13215L/H：适用于需要5V供电的设备，如某些通信模块、继电器驱动电路等。
从电气参数和应用场景来看，SI13213L/H和SI13215L/H在电压和电流能力上存在明显差异，因此它们不能直接通用。在选择芯片时，必须根据具体应用的电压和电流需求来决定使用哪款芯片。然而，在电路设计和布局方面，两款芯片具有相似性，可以在一定程度上借鉴和参考。内部框架图如下所示
良好的电路布局对于确保电源管理芯片的性能至关重要。以下是一个SI1321X系列芯片的布局示例：
紧凑布局：尽量使芯片及其外围器件靠近，以减少走线长度和寄生参数。
散热考虑：确保芯片和功率器件有足够的散热路径，如使用散热片或优化PCB布局。
信号完整性：避免信号线与功率线平行走线，减少干扰。
芯片位置：将SI1321X芯片放置在PCB的中心位置，便于连接外围器件。
输入滤波：在芯片的VIN引脚附近放置输入滤波电容，如47μF/50V的电解电容，以滤除输入电压中的高频噪声。
电感布局：将电感（如100μH/0.3A/CD43贴片电感）靠近芯片的LX引脚放置，以减少走线长度和寄生电阻。
输出滤波：在芯片的VOUT引脚附近放置输出滤波电容，如10μF/10V的陶瓷电容，以降低输出电压纹波。
地线布局：采用星形接地方式，将芯片的GND引脚、输入滤波电容的负极、输出滤波电容的负极等连接到同一个地线上，以减少地线干扰。
通过以上布局示例，可以有效地提高SI1321X系列芯片的性能和可靠性，确保智能家居设备的稳定运行。
SI13213L/H和SI13215L/H作为慧创芯耀推出的智能家居电源管理芯片，虽然在电气参数上存在差异，不能直接通用，但它们在设计理念和外围电路布局上具有相似性。工程师在设计时，应根据具体的应用需求选择合适的芯片，并参考布局示例进行电路设计，以实现高效、稳定的电源管理解决方案。
