在现代电力电子领域，高效的电源管理芯片是实现可靠电力转换的关键。LP8728AD作为一款24W副边反馈隔离型PWM控制器，凭借其卓越的性能和广泛的应用场景，逐渐成为市场上的热门选择。本文将深入探讨LP8728AD的管脚定义、典型应用以及内部框架图，旨在为工程师和研究人员提供全面的参考。
在 20W-30W适配器、充电器、辅助电源等场合，工程师最头疼的往往只有两件事：
要满足CoC V5 Tier-2 或DoE VI能效，待机空载功耗要压到75mW以下；
要过 EMI 还要省元件，最好能把光耦、431、RCD 吸收、频率抖动线路统统“卷”进去。
LP8728AD把这两件事做到了极致：
集成 650V MOSFET，1.6 Ω导通阻抗，省掉外挂功率管；
1 µA 超低启动电流，可把启动电阻提高到 MΩ 级，空载待机 <50 mW；
峰值电流 + 频率折返 + 打嗝三级控制，轻松满足10%-100%负载平均效率要求；
2 ms 周期抖频，±8 kHz扫描，传导余量一次性过。
LP8728AD采用DIP8封装，其管脚定义如下：
| 引脚 | 符号 | 功能速写 |
|---|---|---|
| 1 | CS | 原边电流检测，外接 1-2 颗贴片电阻即可设定 OCP 点 |
| 2 | GND | 芯片地，与母线电容负端最短距离连接 |
| 3 | FB | 光耦反馈脚，兼作频率折返与打嗝模式判断 |
| 4 | VCC | 芯片供电脚，推荐 10-22 µF 贴片电容紧靠 GND |
| 5-8 | D | 内置 MOSFET 漏极，四脚并联可加大铜皮散热 |
LP8728AD的典型应用电路如下图所示。在该电路中，AC输入电压通过变压器的原边绕组连接到D引脚，CS引脚用于检测开关电流，FB引脚通过光耦接收副边反馈信号，VCC引脚为芯片提供电源。
在工作过程中，当VCC电压达到启动阈值时，芯片开始输出PWM脉冲，控制内置功率管的开关动作，从而实现能量从原边向副边的传递。通过光耦反馈机制，副边输出电压的变化会调节FB引脚的电压，进而调整PWM脉冲的占空比，实现稳定的输出电压。
LP8728AD在PWM工作状态下，采用峰值电流控制模式。在中载以下时，系统会降低工作频率以提升平均效率；在轻载或空载时，系统进入打嗝模式，进一步降低开关频率，减少待机功耗。
此外，LP8728AD还具备特有的OCP补偿技术，能够实现不随输入电压变化的恒定输出功率。通过频率抖动技术，该芯片还能有效改善EMI指标，降低电磁干扰。

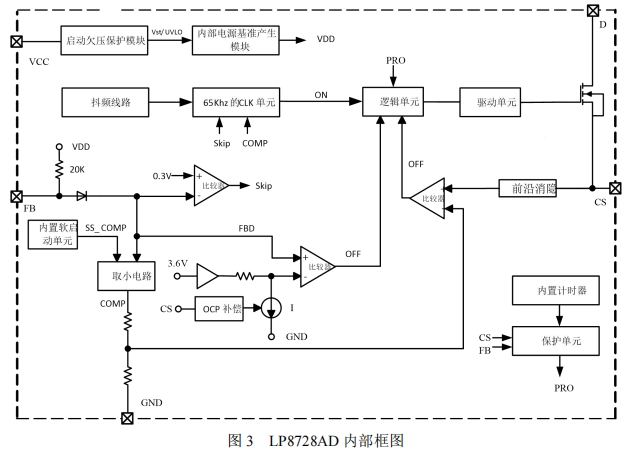

LP8728AD的内部框架图如下所示所示。其内部结构主要包括以下几个关键模块：
启动欠压保护模块：负责监测VCC电压，当VCC低于欠压阈值时，芯片停止工作，以保护电路免受低电压损坏。
抖频线路：通过频率抖动技术改善EMI性能，降低电磁干扰。
内置软启模块：在启动阶段逐周期增加VCS保护阈值，避免变压器饱和和降低副边二极管应力。
峰值电流控制模块：通过CS引脚检测开关电流，实现精确的电流模式控制。
保护单元：包括VCC过压保护、CS电阻短路保护、输出过载保护等多种保护功能，确保系统在异常工况下的安全运行。
LP8728AD在设计上充分考虑了电源转换的效率和可靠性。其低启动电流和待机电流设计，有助于降低系统的待机功耗，满足节能要求。同时，通过多重保护功能，如VCC欠压保护、过压保护、输出过载保护等，确保了系统在各种工况下的稳定运行。
此外，LP8728AD的频率抖动技术和斜坡补偿技术，有效改善了系统的EMI性能和稳定性，使其在复杂的电磁环境中也能保持良好的工作状态。
LP8728AD作为一款24W副边反馈隔离型PWM控制器，凭借其精确的管脚定义、高效的典型应用设计以及强大的内部功能模块，为电源转换领域提供了一个可靠的解决方案。LP8728AD把“高压MOSFET + 峰值电流控制 + 频率折返 + 抖频EMI + 全面保护”塞进了一颗8脚芯片里，让24W以内的反激电源第一次真正做到了“外围极简、性能不妥协”。如果你正在做12V2A、15V1.5A、20V1.2A 等适配器或USB PD 辅助电源，LP8728AD值得放进BOM试产一次——也许，你会有惊喜。
