LP35117A作为一款高性能副边同步整流驱动芯片，凭借其卓越的性能和广泛的适用性，成为众多电源设计工程师的首选。本文将深入探讨LP35117A在正激和反激系统中的典型应用，详细解析其管脚封装、内部结构以及应用信息，助力工程师更好地理解和应用该芯片。

芯片概述

LP35117A是一款专为AC-DC同步整流应用设计的高性能副边同步整流驱动芯片，适用于正激和反激系统，并兼容DCM（不连续导通模式）和CCM（连续导通模式）多种工作模式。该芯片具备200V的高耐压能力，能够有效应对复杂的工作环境，同时集成了多项专利技术，如整流管开通技术、周期追踪技术和死区时间外置可编程技术，显著提升了同步整流的效率和可靠性。

管脚封装与描述

LP35117A采用SOP8L封装，具有紧凑的尺寸和良好的散热性能，适合高功率密度的应用场景。以下是其管脚功能描述：

典型应用电路

（一）反激系统

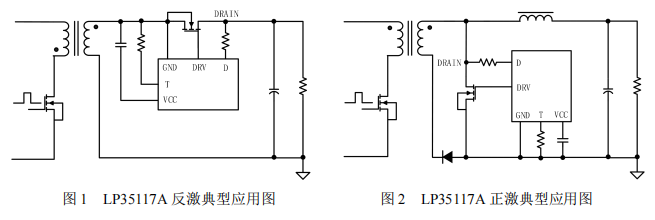

在反激系统中，LP35117A的典型应用电路如下图所示：

在该电路中，LP35117A通过检测漏极电压VDS的变化来控制同步整流MOS管的导通与关断。其专利的整流管开通技术能够有效避免因激磁振荡引起的误动作，确保在CCM模式下也能实现高效的同步整流。

（二）正激系统

在正激系统中，LP35117A的典型应用电路如下图所示：

正激系统中，LP35117A同样利用漏极电压检测和周期追踪技术，实现对同步整流MOS管的精准控制。其外置可编程的死区时间设置功能，使得工程师可以根据具体需求灵活调整死区时间，进一步优化系统效率。

内部结构框图

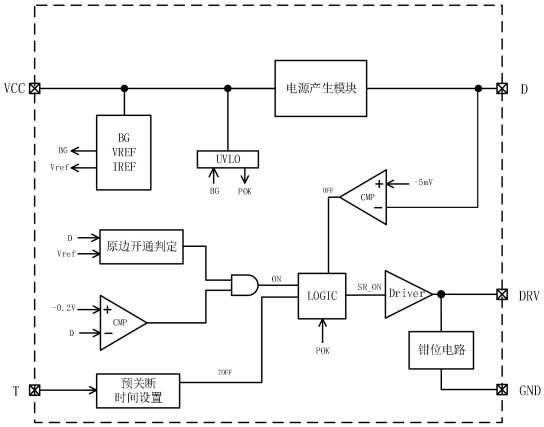

LP35117A的内部结构框图如下所示：

从图中可以看出，LP35117A集成了电源产生模块、原边开通判定、钳位电路、预关断时间设置以及驱动逻辑等多个功能模块。

这些模块协同工作，实现了从电源输入到同步整流MOS管驱动的完整控制流程。其中，电源产生模块为芯片提供稳定的VCC供电；原边开通判定模块通过检测漏极电压的变化率和幅度，精准判断同步整流管的开通时刻；钳位电路则确保VCC电压不会超过安全范围；预关断时间设置模块通过T脚外接电阻实现死区时间的灵活调整；驱动逻辑模块则根据各模块的信号输出，精确控制DRV脚的驱动信号，实现同步整流MOS管的高效导通与关断。

应用信息

LP35117A的应用信息涵盖了其在不同工作模式下的性能表现和设计要点。以下是关键的应用信息总结：

（一）同步整流管导通

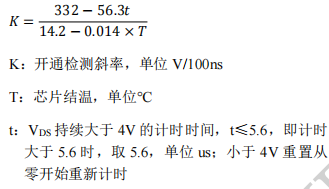

在DCM模式下，电感的激磁作用会导致漏极电压产生振荡。LP35117A通过检测漏极电压VDS的下降阈值和下降速率，准确判断同步整流管的开启时刻。其开通条件为：TSR>1uS & dVds/dt>K & Vds<-0.2V，其中K为开通检测斜率，其计算公式为：

其中，t为VDS持续大于4V的计时时间，tprev为上一次VDS大于4V的时刻。

（二）同步整流管关断

为了避免因激磁振荡导致的误关断，LP35117A采用了周期追踪技术和设定的关断电压阈值。在比较器屏蔽时间Tb内，不会进行关断动作。当开通时间Ton超过Tb后，根据以下条件进行关断：

    T脚悬空：Ton>Tb & Vds > -5mV，关断同步整流管。
    T脚接地或接电阻：周期追踪模式下，设定死区时间关断同步整流管。

（三）可编程的死区时间设置

LP35117A的死区时间可以通过T脚外接电阻灵活设置。当T脚悬空时，无死区时间；当T脚接电阻时，死区时间设置公式为：

其中，R为T脚外接电阻值（单位为KΩ），TDead为需要设置的死区时间（单位为ns），且R≤150KΩ。

（四）保护功能

LP35117A集成了多种保护功能，包括VCC欠压保护、过压钳位以及驱动脚去干扰技术，确保芯片在各种工作条件下都能稳定运行，有效防止因电压异常或干扰信号导致的误动作。

（五）PCB设计指南

在设计LP35117A的PCB时，需遵循以下指南：

    主功率回路走线要短粗，以降低线路阻抗，减少电压降。
    主功率回路不要包围芯片，避免形成寄生电感，影响芯片性能。
    DRV与功率管栅极的连线尽量短，减少信号传输延迟和干扰。
    GND与功率管源极的连线尽量短，确保信号的稳定传输。
    VCC旁路电容紧靠芯片VCC管脚和GND管脚，以提供稳定的供电电压。
    T脚电阻紧靠芯片T脚和GND管脚，确保死区时间设置的准确性。
    D引脚的铺铜面积适当大些，以提高芯片散热性能，确保在高功率应用中的稳定性。

总结

LP35117A作为一款高性能副边同步整流驱动芯片，凭借其卓越的性能、灵活的配置以及强大的保护功能，在正激和反激系统中展现出极高的应用价值。通过本文的深入解析，工程师可以更好地理解其管脚功能、内部结构以及应用要点，从而在实际电源设计中充分发挥其优势，实现高效、可靠的同步整流解决方案。
