随着技术的不断进步，同步整流技术因其显著的效率提升和可靠性而备受青睐。LP3588BS作为一款高性能的开关电源同步整流芯片，凭借其卓越的性能和广泛的应用场景，成为众多电源设计工程师的首选。本文将详细介绍LP3588BS的核心特性、应用场景以及设计要点，帮助读者快速了解这款芯片的优势和使用方法。

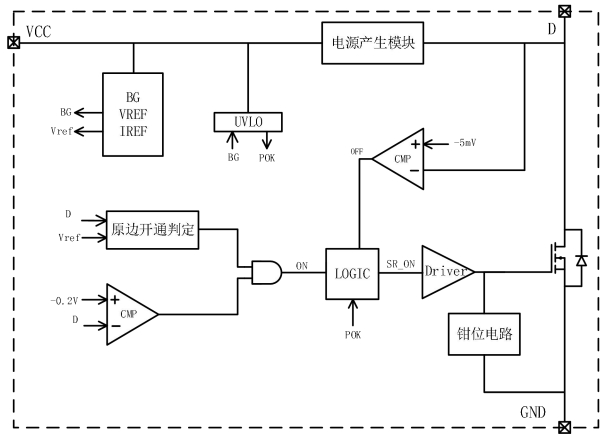

LP3588BS是由芯茂微推出的一款高性能开关电源同步整流芯片，专为充电器和适配器的同步整流应用而设计。它支持DCM（不连续导通模式）和CCM（连续导通模式）多种工作模式，能够有效提升电源转换效率，降低功耗。该芯片采用SOP8L封装，具有紧凑的尺寸和良好的散热性能，非常适合高功率密度的应用场景。内部框架图如下所示
LP3588BS内置高耐压功率管，能够承受高达80V的漏极电压，确保在各种复杂的工作条件下都能稳定运行。其专利的整流管开通技术可以有效避免因激磁振荡引起的误动作，确保同步整流的精确控制。此外，该芯片还具备极快的关断速度，能够显著降低CCM模式下因关断延迟造成的效率损失。
LP3588BS集成了VCC供电技术，无需额外的辅助绕组供电，即可保证芯片VCC不会欠压。这一特性不仅简化了电路设计，还提高了系统的可靠性和稳定性。VCC工作电压范围为5.6V至6.6V，启动电压为3.8V至5.0V，欠压保护阈值为3.7V至4.4V，能够满足多种应用场景的需求。
为了确保芯片在各种工作条件下的安全性，LP3588BS集成了多种保护功能，包括VCC欠压保护和过压钳位。这些保护机制能够有效防止因电压异常导致的芯片损坏，延长芯片的使用寿命。
LP3588BS的设计理念是简化电路设计，减少外围元器件的使用。这不仅降低了成本，还提高了系统的可靠性。通过内置的VCC供电技术和专利的整流管开通技术，LP3588BS能够实现高效的同步整流，而无需复杂的外围电路。

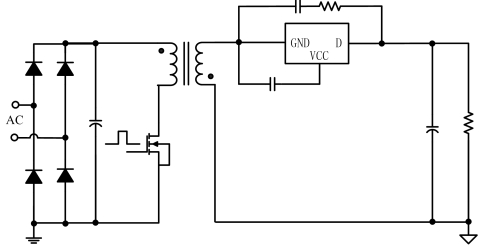

LP3588BS广泛应用于充电器和适配器的同步整流，支持正激和反激控制器以及其他开关电源控制系统。其典型应用电路如下：
在该电路中，LP3588BS通过检测漏极电压VDS的变化来控制同步整流MOS管的导通与关断。其专利的整流管开通技术能够有效避免因激磁振荡引起的误动作，确保在CCM模式下也能实现高效的同步整流。

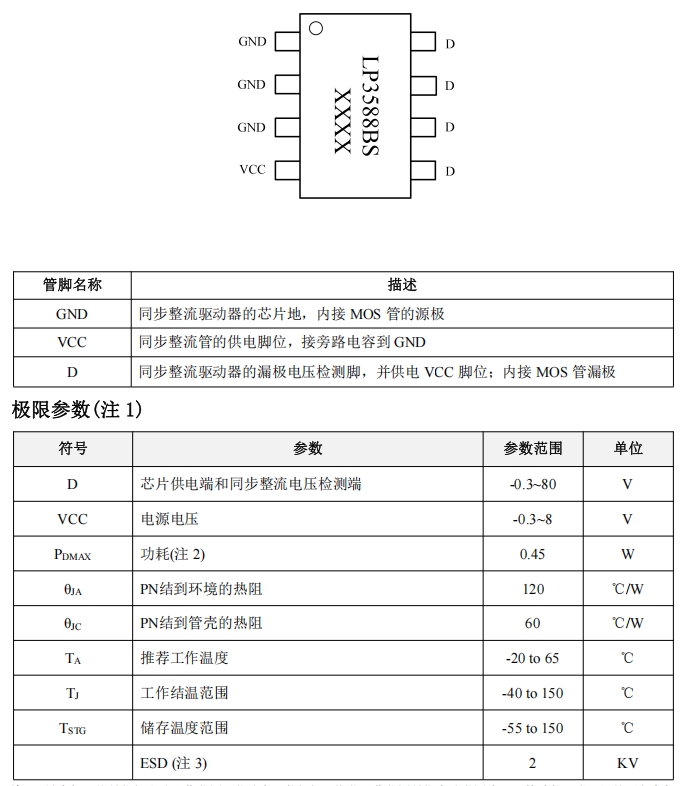

LP3588BS采用SOP8L封装，具有紧凑的尺寸和良好的散热性能。以下是其管脚功能描述：
这种管脚布局使得LP3588BS在电路设计中具有高度的灵活性和易用性，能够轻松集成到各种电源拓扑中。

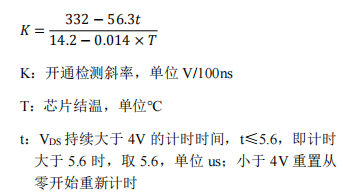

在DCM模式下，电感的激磁作用会导致漏极电压产生振荡。LP3588BS通过检测漏极电压VDS的下降阈值和下降速率，准确判断同步整流管的开启时刻。其开通条件为：TSR>1uS & dVds/dt>K & Vds<-0.2V，其中K为开通检测斜率，其计算公式为：
其中，t为VDS持续大于4V的计时时间，tprev为上一次VDS大于4V的时刻。
为了避免因激磁振荡导致的误关断，LP3588BS通过设定的关断电压阈值，准确判断同步整流管的关断时刻。其关断条件为：Ton>Tb & Vds > -5mV，其中Tb为比较器屏蔽时间。
在设计LP3588BS的PCB时，需遵循以下指南：
主功率回路走线要短粗，以降低线路阻抗，减少电压降。
VCC旁路电容紧靠芯片VCC管脚和GND管脚，以提供稳定的供电电压。
适当增加D引脚的铺铜面积，以提高芯片散热性能，确保在高功率应用中的稳定性。
LP3588BS作为一款高性能的开关电源同步整流芯片，凭借其卓越的性能、灵活的配置以及强大的保护功能，在充电器和适配器设计中展现出极高的应用价值。通过本文的详细介绍，读者可以快速了解LP3588BS的核心特性、应用场景以及设计要点，从而在实际电源设计中充分发挥其优势，实现高效、可靠的同步整流解决方案。
