在当今智能化快速发展的时代，智能照明系统已成为提升生活品质和实现节能减排的重要手段。其中，电源芯片作为智能照明的核心部件，其性能和效率直接决定了整个照明系统的稳定性和可靠性。本文将介绍一款专为智能照明设计的非隔离12V300mA恒压控制电源芯片——LP2197BB，探讨其技术特点、应用场景以及设计优势。
LP2197BB是一款专为智能照明设计的非隔离降压开关电源恒压控制芯片。它继承了LP2179BB系列芯片的优良特性，并针对智能照明的应用场景进行了优化。该芯片采用恒压控制模式，能够提供稳定的12V输出电压，最大输出电流可达300mA，完全满足智能照明系统对电源的要求。
LP2197BB采用先进的开关电源技术，能够在全负载范围内保持高效率运行。其待机功耗极低，小于75mW，这使得它在智能照明系统中能够显著降低能耗，符合节能环保的要求。
芯片内部集成750V功率管，无需外接启动电阻和CS电阻，进一步简化了外围电路设计，降低了系统功耗。
该芯片具备优异的动态响应能力，能够在负载快速变化时迅速调整输出电压，确保LED灯的亮度稳定。其特有的PFM（脉冲频率调制）控制方式，能够在不同负载条件下优化开关频率，改善音频特性，减少电磁干扰（EMI）。
内置的前沿消隐（LEB）功能和软启动机制，能够有效抑制开关噪声和启动冲击电流，进一步提升系统的稳定性和可靠性。
LP2197BB提供全面的保护功能，包括VCC钳位/欠压保护、输出短路保护、电感过电流保护以及过温保护等。这些保护功能能够有效防止芯片在异常工作条件下损坏，延长芯片的使用寿命，提高系统的可靠性。
例如，当输出短路时，芯片会在VCC电压低于3.5V且持续72ms时进入Hiccup保护模式，自动切断输出并周期性尝试恢复，避免因持续短路导致芯片损坏。

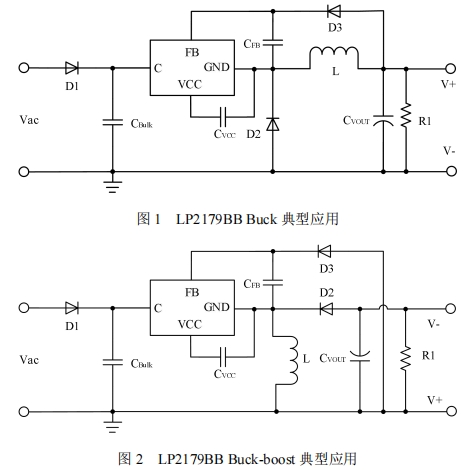

由于芯片内部集成了多种功能模块，如启动电路、LDO供电电路等，LP2197BB的外围电路设计非常简单。用户只需连接少量的外部元件，如电感、电容和二极管，即可实现完整的电源解决方案，大大降低了设计难度和成本。

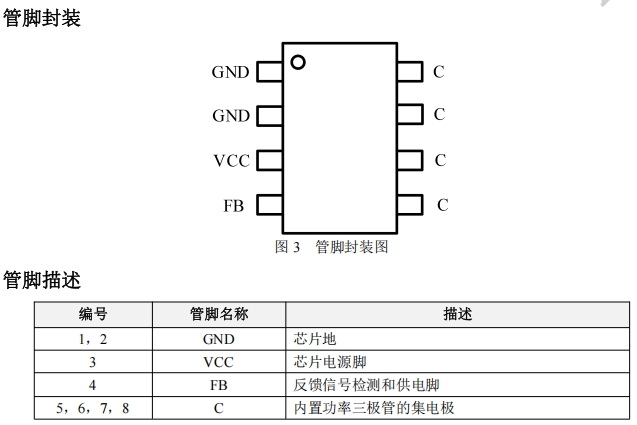

同时，芯片的封装形式为SOP8L，尺寸小巧，便于集成到各种智能照明设备中。
LP2197BB适用于多种智能照明系统，包括但不限于以下几种：
在智能家居系统中，LP2197BB可以为LED灯带、智能灯具等设备提供稳定的电源。其高效率和低功耗特性能够有效降低家庭用电成本，同时，优异的动态性能和多重保护功能能够确保照明设备在各种使用场景下都能稳定运行。
例如，当用户通过手机APP或语音助手控制灯光亮度时，LP2197BB能够迅速响应，确保灯光亮度的平滑调节，提升用户体验。
在商业场所，如商场、酒店、办公室等，智能照明系统不仅可以提供舒适的照明环境，还能通过智能控制实现节能。LP2197BB能够为这些场所的LED灯具提供可靠的电源支持，其低功耗和高效率特性能够显著降低商业照明的运营成本。
此外，该芯片的多重保护功能能够有效减少灯具的故障率，降低维护成本，提高商业照明系统的整体可靠性。
在工业环境中，照明设备需要长时间稳定运行，且对电源的可靠性和抗干扰能力要求较高。LP2197BB的高精度恒压控制和优异的EMI特性使其能够适应复杂的工业环境，为工业照明设备提供稳定的电源。
例如，在工厂车间中，LP2197BB可以为高亮度LED灯具提供电源，即使在电压波动较大的情况下，也能确保灯具的亮度稳定，保障工人的工作效率和安全。

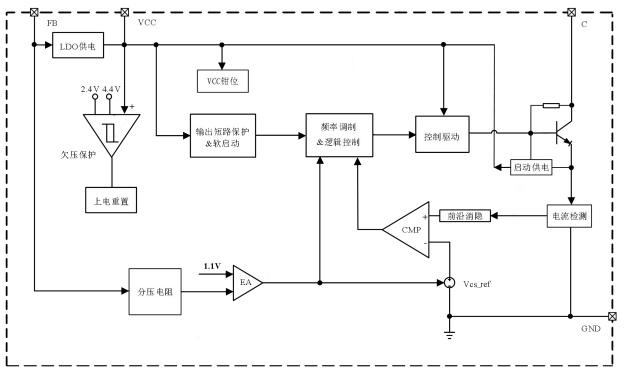

LP2197BB内部集成了高压功率管、启动电路、LDO供电电路等多种功能模块，大大减少了外部元件的数量和复杂度。这不仅降低了PCB板的面积和成本，还提高了系统的可靠性，减少了故障点。
例如，传统的电源芯片可能需要外接启动电阻和CS电阻来实现启动和电流采样功能，而LP2197BB通过内部集成这些功能，简化了设计，降低了成本。
芯片采用特有的PFM控制方式，能够在不同负载条件下优化开关频率，提高效率并减少电磁干扰。这种控制算法不仅能够改善音频特性，还能在轻载或空载时降低开关损耗，进一步降低功耗。
例如，在轻载条件下，芯片会自动降低开关频率，减少开关损耗，同时保持输出电压的稳定。这种智能控制方式使得LP2197BB在全负载范围内都能保持高效率运行。
LP2197BB提供全面的保护功能，能够有效防止芯片在异常工作条件下损坏。这些保护功能不仅提高了系统的可靠性，还延长了芯片的使用寿命。
例如，当输出短路时，芯片会进入Hiccup保护模式，自动切断输出并周期性尝试恢复。这种保护机制能够有效防止因持续短路导致芯片损坏，同时避免了因短路引发的安全隐患。
在设计LP2197BB的PCB时，需要注意以下几点：
VCC旁路电容CVCC和FB旁路电容CFB需要紧靠芯片的VCC和FB引脚，以减少寄生电感和电容的影响，提高电源的稳定性。
功率环路的面积应尽量减小，如功率电感、功率管、母线电容的环路面积，以及功率电感、续流二极管、输出电容的环路面积。这可以有效减少电磁干扰（EMI）的辐射，提高系统的抗干扰能力。
适当增加C引脚的铺铜面积，以提高芯片的散热性能。在高负载条件下，良好的散热能够有效降低芯片的工作温度，提高系统的可靠性。
选择合适的外部元件对于确保LP2197BB的性能至关重要。例如，功率电感应选择低直流电阻（DCR）的型号，以减少电感损耗；续流二极管应选择快速恢复二极管，以提高系统的效率。
输出电容应选择低等效串联电阻（ESR）的电解电容或固态电容，以减少输出纹波，提高电源的稳定性。同时，电容的耐压值应适当高于输出电压，以确保在电压波动时电容的安全运行。
在系统调试过程中，需要注意以下几点：
检查芯片的启动过程是否正常。可以通过示波器观察VCC电压的上升过程，确保芯片能够顺利启动并进入正常工作状态。
测试电源在不同负载条件下的输出电压稳定性。可以通过改变负载电流，观察输出电压的变化情况，确保电源在全负载范围内都能保持稳定的输出电压。
检查保护功能是否正常工作。例如，可以通过短路输出端，观察芯片是否能够进入Hiccup保护模式，自动切断输出并周期性尝试恢复。同时，检查过温保护功能是否能够在芯片温度过高时及时切断输出，保护芯片免受损坏。
LP2197BB作为一款专为智能照明设计的非隔离降压开关电源恒压控制芯片，凭借其高效率、低功耗、优异的动态性能和多重保护功能，为智能照明系统提供了一个高效、可靠且低成本的电源解决方案。在智能家居、商业照明和工业照明等领域，LP2197BB都能够满足用户对电源性能和可靠性的要求，助力智能照明系统的广泛应用和推广。
