在当今电子设备日益普及的背景下，高效、稳定且低成本的电源解决方案成为了众多工程师的追求目标。Fremont Micro Devices 推出的 FT8441S 和 FT8441A 正是这样两款满足需求的芯片，它们凭借高精度恒压输出、快速启动以及完善的保护功能，成为了 5V 非隔离电源方案的理想选择。本文将深入解析这两款芯片的型号含义、管脚定义以及 5V 输出的典型应用电路。

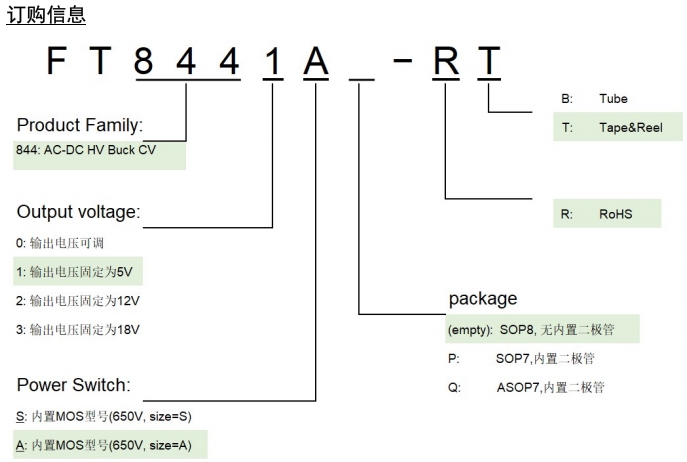

FT8441S 和 FT8441A 均属于 FMD 的高性能离线式功率开关芯片系列，它们在功能和应用上具有高度相似性，但在某些参数和封装细节上存在细微差别。
FT8441S：适用于 Buck 结构，持续输出电流为 250mA，封装形式为 SOP8。
FT8441A：适用于 Buck 结构，持续输出电流为 300mA，封装形式同样为 SOP8。
| 参数 | FT8441S | FT8441A |
|---|---|---|
| 持续输出电流 | 250mA | 300mA |
| 封装形式 | SOP8 | SOP8 |
| 应用场景 | 小家电辅助电源、智能家居 | 小家电辅助电源、智能家居 |
两款芯片均集成了 650V 高压启动电路和功率开关，支持 Buck 和 Buck-Boost 等多种架构，适用于 90~264Vac 的宽电压输入范围。它们还具备快速启动（50ms 典型值）、低静态功耗（60mW 典型值）以及高精度恒压输出（5V）等特点。

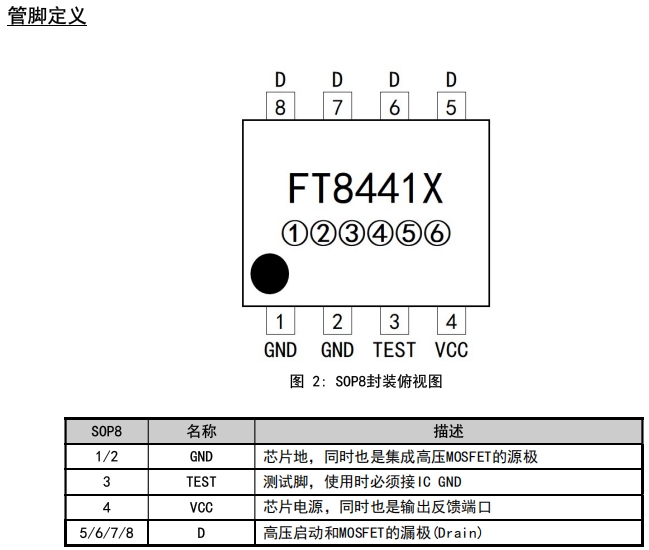

FT8441S 和 FT8441A 均采用 SOP8 封装，其管脚定义如下表所示：
| 管脚编号 | 管脚名称 | 功能描述 |
|---|---|---|
| 1/2 | GND | 芯片地，同时也是集成高压 MOSFET 的源极 |
| 3 | TEST | 测试脚，使用时必须接 IC GND |
| 4 | VCC | 芯片电源，同时也是输出反馈端口 |
| 5/6/7/8 | D | 高压启动和 MOSFET 的漏极（Drain） |
GND（1/2）：作为芯片的地参考点，同时也是高压 MOSFET 的源极，确保芯片的稳定工作。
TEST（3）：测试脚，主要用于生产测试，实际应用中必须连接到 GND。
VCC（4）：芯片的电源引脚，同时也是输出反馈端口，用于提供稳定的 5V 输出。
D（5/6/7/8）：高压启动和 MOSFET 的漏极，用于连接输入电压和主功率回路。

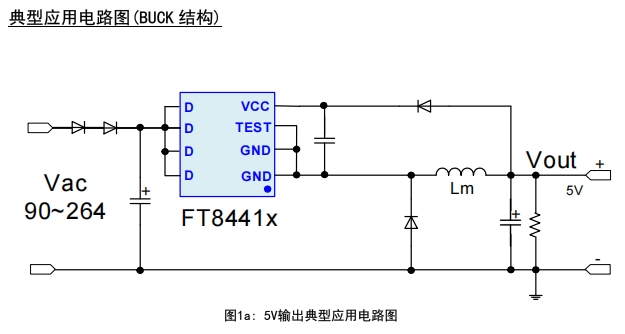

FT8441S 和 FT8441A 在 Buck 结构下的 5V 输出应用电路非常简洁高效，以下是其典型应用电路图及设计要点：
输入电容：建议选择 2.2uF 的电解电容，用于滤波和稳定输入电压。
电感 L1：根据输出电流和纹波要求选择合适的电感值，一般推荐 100uH。
续流二极管 D1：选择快恢复二极管，如 1N5819，确保高效续流。
输出电容：推荐使用 470uF 的电解电容，以降低输出纹波。
反馈网络：VCC 脚通过反馈网络连接到输出端，确保稳定的 5V 输出。
VCC 欠压保护：当 VCC 电压低于 4.2V 时，芯片自动关闭，确保安全启动。
过压保护：当 VCC 电压超过 7.7V 时，芯片关闭功率开关，保护电路。
过流保护：逐周期过流保护，确保在过载时芯片和负载的安全。
短路保护：输出短路时，芯片进入自动重启模式，避免损坏。
除了 Buck 结构，FT8441S 和 FT8441A 也适用于 Buck-Boost 结构，以下是其典型应用电路图及设计要点：
输入电容：建议选择 2.2uF 的电解电容，用于滤波和稳定输入电压。
电感 L1：根据输出电流和纹波要求选择合适的电感值，一般推荐 100uH。
续流二极管 D1：选择快恢复二极管，如 1N5819，确保高效续流。
输出电容：推荐使用 470uF 的电解电容，以降低输出纹波。
反馈网络：VCC 脚通过反馈网络连接到输出端，确保稳定的 5V 输出。
VCC 欠压保护：当 VCC 电压低于 4.2V 时，芯片自动关闭，确保安全启动。
过压保护：当 VCC 电压超过 7.7V 时，芯片关闭功率开关，保护电路。
过流保护：逐周期过流保护，确保在过载时芯片和负载的安全。
短路保护：输出短路时，芯片进入自动重启模式，避免损坏。
FT8441S 和 FT8441A 以其高精度恒压输出、快速启动、低静态功耗以及完善的保护功能，成为了 5V 非隔离电源方案的理想选择。它们适用于小家电辅助电源、智能家居等多种应用场景，能够有效提升电源系统的性能和可靠性。
