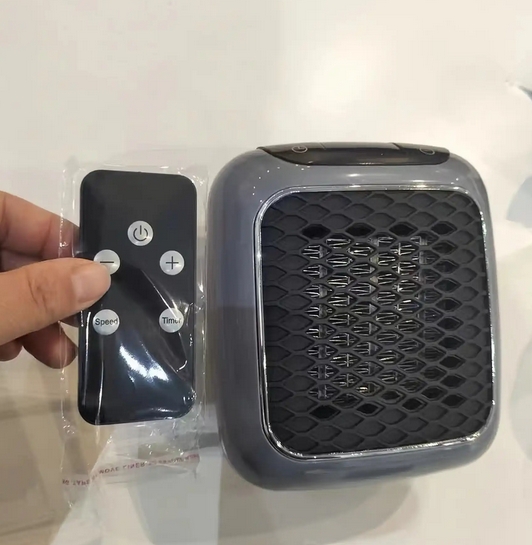

冬天码字、画图、写作业，最怕的不是灵感枯竭，而是手指僵硬。传统“小太阳”要么占地方、要么烤脸不烤手，温度还不可调。于是我们把目光投向了“桌面级”迷你取暖器：巴掌大小、随插随热、指尖轻触即可调温定时。本方案以 FMD（辉芒微）FT62E133-RB 为主 MCU，8 路电容触控 + 无级 PWM 恒温 + 1-8 h 精准倒计时，专为 10 m² 以内个人场景而生。
“掌上暖域”迷你取暖器直击三大痛点：
体积必须小于 500 ml 水杯；
温度需无级可调且稳定；
交互要极简——伸手即控，离开即省电。
| 功能域 | 芯片资源 | 本方案用法 | 关键优势 |
|---|---|---|---|
| 主控 | FT62E133-RB（SOP16，18 I/O） | 运行整机逻辑 | 8-bit RISC，3 k×14 Flash，256 B RAM，2.5 V 起振 |
| 发热驱动 | 4 路 16-bit PWM | 一路驱动 PTC/MCH 发热体 | 12-bit ADC 闭环恒温，分辨率 0.24 mV |
| 温度采样 | 8+1 通道 ADC | 片内 TS 热敏 + 外置 10 k NTC | 低成本、无校准 |
| 人机交互 | 8 路高可靠触摸 | 面板 8 键：电源/+/−/童锁/定时/模式/夜灯/摆头 | 触摸面积 8 mm×8 mm，抗干扰 8 kV ESD |
| 定时&时钟 | Timer0/1/2 + 32 kHz LIRC | 1 min–8 h 任意定时 | 待机 9 µA |
| 安全 | LVD/LVR + 故障刹车 | 过温、倾倒、超时断电 | 硬件级快 |
布局：电源键居中，+−键上下排列，其余 5 键环形分布。
算法：Fremont 官方 FMDTouchTool 一键标定，灵敏度外接 10 nF CREF，支持湿手操作。
扩展：长按“童锁”组合键 3 s 可锁定全键，防止宠物/儿童误触。
闭环采样：ADC 每 200 ms 采样一次 NTC；12-bit 精度误差 ±1 °C。
PID 轻量实现：
误差 e = 设定温度 – 实测温度；
PWM 占空比 = 前次占空比 + Kp·e + Ki·∑e；
系数整定仅需 3 字节 RAM，Flash 查表法省去浮点。
舒适曲线：25 °C、30 °C、38 °C 三档一键切换，亦可 1 °C 步进微调。
双模式：
运行模式（HIRC 8 MHz）整机 350 mW；
Eco-Sleep：LIRC 32 kHz 维持计时 + 触摸扫描，整机 < 1 mW。
| 触发条件 | 动作 | 恢复方式 |
|---|---|---|
| 机身 75 °C | PWM 立即关断，风扇延时 30 s | 温度 < 60 °C 自动恢复 |
| 倾倒（滚珠开关） | 中断唤醒，1 s 内切断 MOS | 正立后手动重启 |
| 设定时间到 | Timer2 匹配中断 → 关闭 | — |
每 100 ms 采样一次 NTC，误差 ＞ 2 ℃ 进入“猛火” 100 % PWM；误差 ≤ 0.5 ℃ 进入“稳火” 20-40 % 占空比，避免热惯性过冲。
基线实时补偿 + 滑动平均，水溅、金属异物 0.5 s 自动锁定。
低功耗 Timer2 中断 1 Hz 计数，掉电瞬间将剩余分钟写入 Data Flash，上电 100 ms 内恢复，误差 < 1 min。
连续 30 s 检测温度 > 75 ℃ 或风扇停转，立即关 PWM、蜂鸣器长鸣、RGB 红灯快闪。
预留 SWD 口，可开放给极客刷入“彩虹呼吸灯”或“番茄工作法定时”。
蓝牙模块焊盘已留，后续可手机小程序远程调温。
外壳 STL 开源，3D 打印可换猫爪、星球、积木等造型，满足桌面颜值党。
FT62E133-RB 用“一颗芯”解决了传统取暖器 MCU+触摸 IC+ADC 的多芯片痛点，把“小空间、真恒温、零学习”的体验做到极致。从指尖到指尖的温暖，只差一颗 FT62E133-RB。今年这个冬天来临前，让“桌面暖冬精灵”在工位、宿舍、儿童房悄悄发光发热，既不打断思路，也不打扰旁人。
